[1] Speisesysteme
[2] Schraube
Seite 18

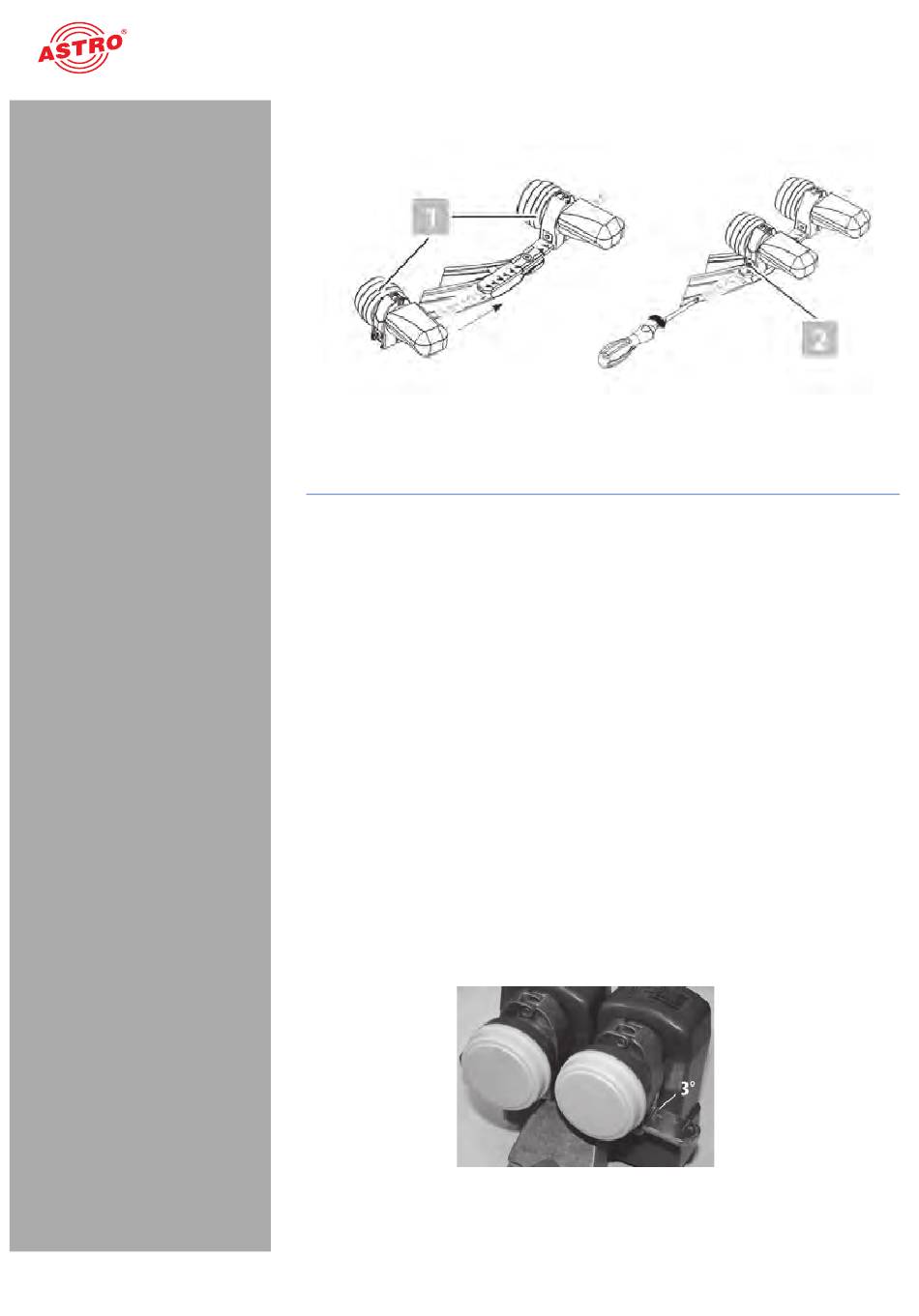

Bild 5: Speiseeinheiten an der Multifeedplatte montieren
A
UFGABE
1.
Schieben Sie die mit den Aufnahmen verbundenen Speisesy-
steme [1] jeweils auf die Multifeedplatte (siehe Pfeilrichtung,
Bild 5).
2.
Verschieben Sie die Aufnahme jeweils, bis zur gewünschten
Einstellung. Orientieren Sie sich dabei an der Grad-Einteilung
auf der Multifeedplatte. In der Regel müssen sich die beiden
Speisesysteme auf einer der 3°-Markierungen der Multifeed-
platte befinden.
3.
Wenn die gewünschte Stellung erreicht ist, ziehen Sie die
Schraube [2] (siehe Bild 5) an der Aufnahme fest.
E
:
RGEBNIS
Die beiden Speisesysteme sind nun montiert (siehe Bild links).
Bild 6 (unten) zeigt das Beispiel einer Multifeedanordnung für
ASTRA 19,2° und Hotbird 13° (2*3°=6° Sat-Abstand).
Bild 6: Beispiel für eine Multifeedanordnung
Zwei Speiseeinheiten montieren
