Seite 16
Gehen Sie zum Ausrichten der Antenne wie folgt vor:

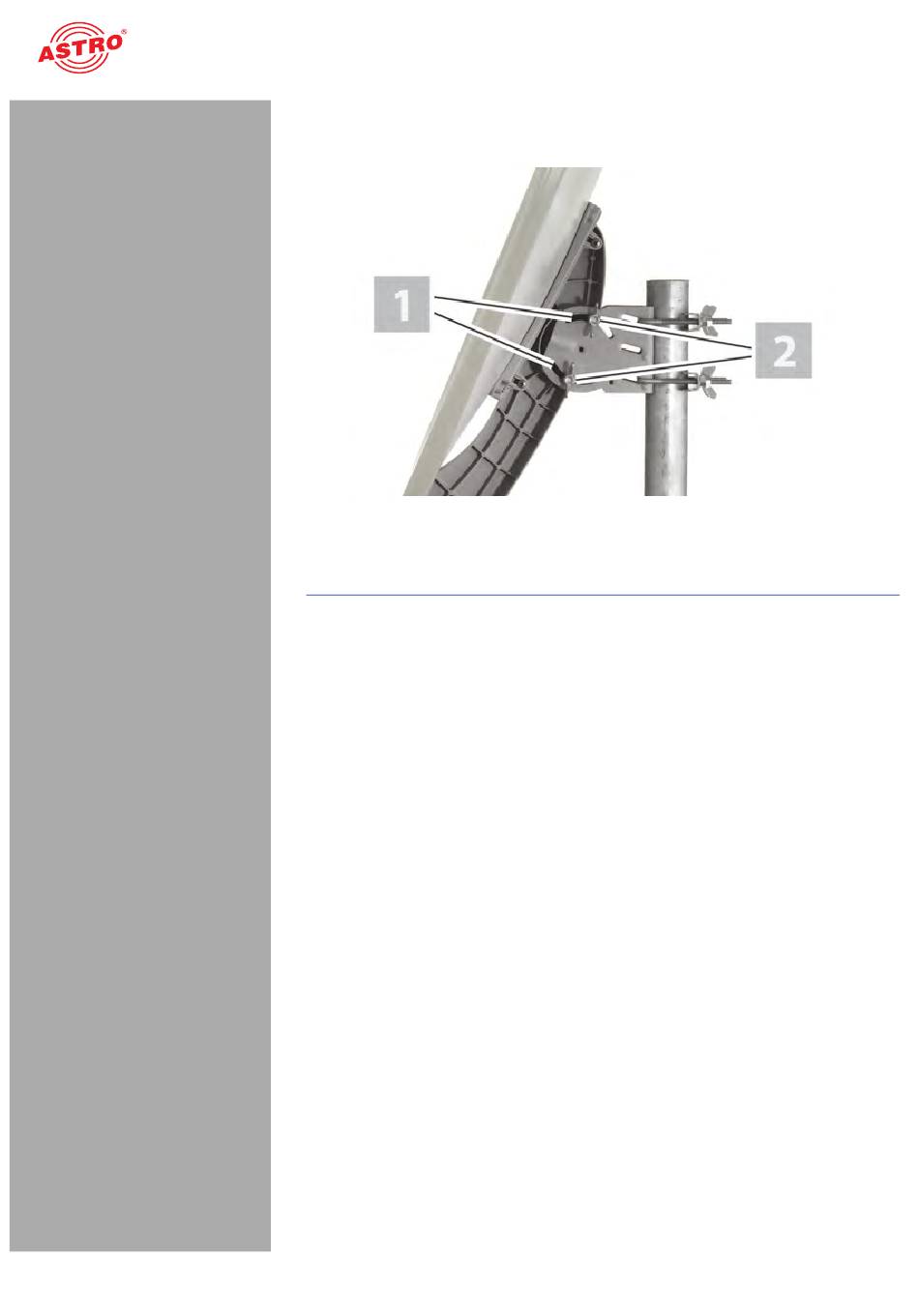

Bild 4: Reflektor ausrichten
A
UFGABE
1.
Lösen Sie mit einem Gabelschlüssel auf beiden Seiten des
Tragarms die beiden Feststellschrauben [2] der Neigungsvor-
richtung (siehe Bild 4, oben).
2.
Stellen Sie nun den für den Empfang optimalen Winkel des
Reflektors (Elevation) ein, indem Sie den Tragarm innerhalb
der Drehvorrichtung [1] (siehe Bild 4) kippen.
3.
Ziehen Sie die beiden Feststellschrauben [2] (siehe Bild 4) auf
beiden Seiten fest, sobald Sie den optimalen Winkel eingestellt
haben.
4.
Richten Sie nun die Parabol-Antenne auf den gewünschten
Satelliten aus (Azimut), indem Sie diese am Mast grob in Rich-
tung Süden drehen. Bewegen sie die Antenne dann leicht nach
links und rechts, um die Position für den besten Empfang zu
ermitteln.
5.
Ziehen sie die vier Flügelmuttern an der Mastschelle fest,
sobald die optimale Position eingestellt ist.
6.
Um weitere Feineinstellungen vorzunehmen, können Sie die
Verschraubungen nochmals leicht lösen und die Einstellungen
für Elevation und Azimut nachjustieren.
Kabel anschließen und Reflektor ausrichten
Montageanleitung ASP 100 -
Version 06-2018A
