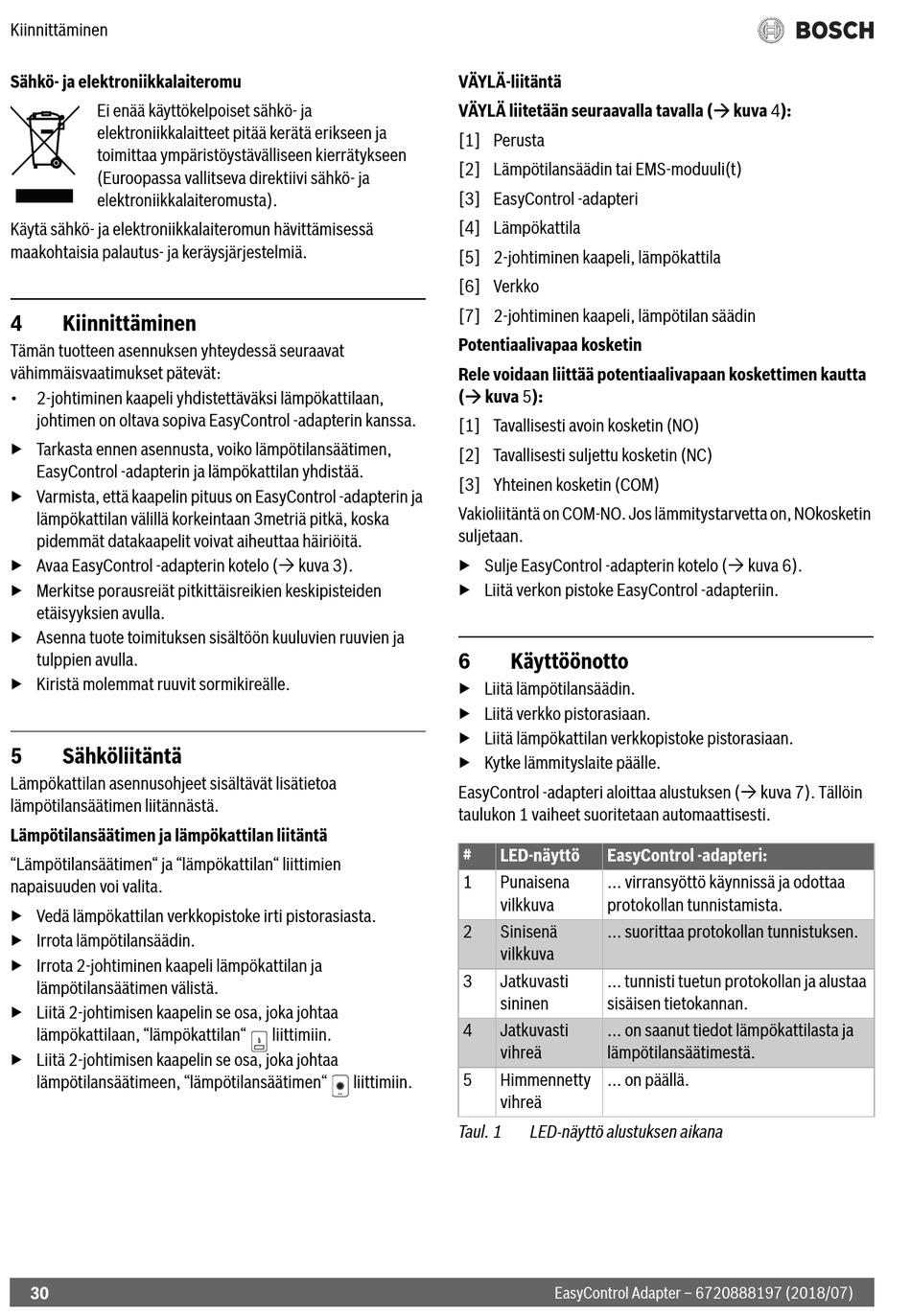

Kiinnittäminen; Sähköliitäntä; Käyttöönotto - Bosch EasyControl Installations- Und Bedienungsanleitung

Kiinnittäminen
Sähkö- ja elektroniikkalaiteromu
Ei enää käyttökelpoiset sähkö- ja
elektroniikkalaitteet pitää kerätä erikseen ja
toimittaa ympäristöystävälliseen kierrätykseen
(Euroopassa vallitseva direktiivi sähkö- ja
elektroniikkalaiteromusta).
Käytä sähkö- ja elektroniikkalaiteromun hävittämisessä
maakohtaisia palautus- ja keräysjärjestelmiä.
4 Kiinnittäminen
Tämän tuotteen asennuksen yhteydessä seuraavat
vähimmäisvaatimukset pätevät:
• 2-johtiminen kaapeli yhdistettäväksi lämpökattilaan,
johtimen on oltava sopiva EasyControl -adapterin kanssa.
▶ Tarkasta ennen asennusta, voiko lämpötilansäätimen,
EasyControl -adapterin ja lämpökattilan yhdistää.
▶ Varmista, että kaapelin pituus on EasyControl -adapterin ja
lämpökattilan välillä korkeintaan 3metriä pitkä, koska
pidemmät datakaapelit voivat aiheuttaa häiriöitä.
▶ Avaa EasyControl -adapterin kotelo ( kuva 3).
▶ Merkitse porausreiät pitkittäisreikien keskipisteiden
etäisyyksien avulla.
▶ Asenna tuote toimituksen sisältöön kuuluvien ruuvien ja
tulppien avulla.
▶ Kiristä molemmat ruuvit sormikireälle.
5 Sähköliitäntä
Lämpökattilan asennusohjeet sisältävät lisätietoa
lämpötilansäätimen liitännästä.
Lämpötilansäätimen ja lämpökattilan liitäntä
"Lämpötilansäätimen" ja "lämpökattilan" liittimien
napaisuuden voi valita.
▶ Vedä lämpökattilan verkkopistoke irti pistorasiasta.
▶ Irrota lämpötilansäädin.
▶ Irrota 2-johtiminen kaapeli lämpökattilan ja
lämpötilansäätimen välistä.
▶ Liitä 2-johtimisen kaapelin se osa, joka johtaa
lämpökattilaan, "lämpökattilan"
▶ Liitä 2-johtimisen kaapelin se osa, joka johtaa
lämpötilansäätimeen, "lämpötilansäätimen"
30
liittimiin.
liittimiin.
VÄYLÄ-liitäntä
VÄYLÄ liitetään seuraavalla tavalla ( kuva 4):
[1] Perusta
[2] Lämpötilansäädin tai EMS-moduuli(t)
[3] EasyControl -adapteri
[4] Lämpökattila
[5] 2-johtiminen kaapeli, lämpökattila
[6] Verkko
[7] 2-johtiminen kaapeli, lämpötilan säädin
Potentiaalivapaa kosketin
Rele voidaan liittää potentiaalivapaan koskettimen kautta
( kuva 5):
[1] Tavallisesti avoin kosketin (NO)
[2] Tavallisesti suljettu kosketin (NC)
[3] Yhteinen kosketin (COM)
Vakioliitäntä on COM-NO. Jos lämmitystarvetta on, NOkosketin
suljetaan.
▶ Sulje EasyControl -adapterin kotelo ( kuva 6).
▶ Liitä verkon pistoke EasyControl -adapteriin.
6 Käyttöönotto
▶ Liitä lämpötilansäädin.
▶ Liitä verkko pistorasiaan.
▶ Liitä lämpökattilan verkkopistoke pistorasiaan.
▶ Kytke lämmityslaite päälle.
EasyControl -adapteri aloittaa alustuksen ( kuva 7). Tällöin
taulukon 1 vaiheet suoritetaan automaattisesti.
# LED-näyttö EasyControl -adapteri:
1 Punaisena ... virransyöttö käynnissä ja odottaa
vilkkuva protokollan tunnistamista.
2 Sinisenä ... suorittaa protokollan tunnistuksen.
vilkkuva
3 Jatkuvasti ... tunnisti tuetun protokollan ja alustaa
sininen sisäisen tietokannan.
4 Jatkuvasti ... on saanut tiedot lämpökattilasta ja
vihreä lämpötilansäätimestä.
5 Himmennetty ... on päällä.
vihreä
Taul. 1 LED-näyttö alustuksen aikana
EasyControl Adapter – 6720888197 (2018/07)
