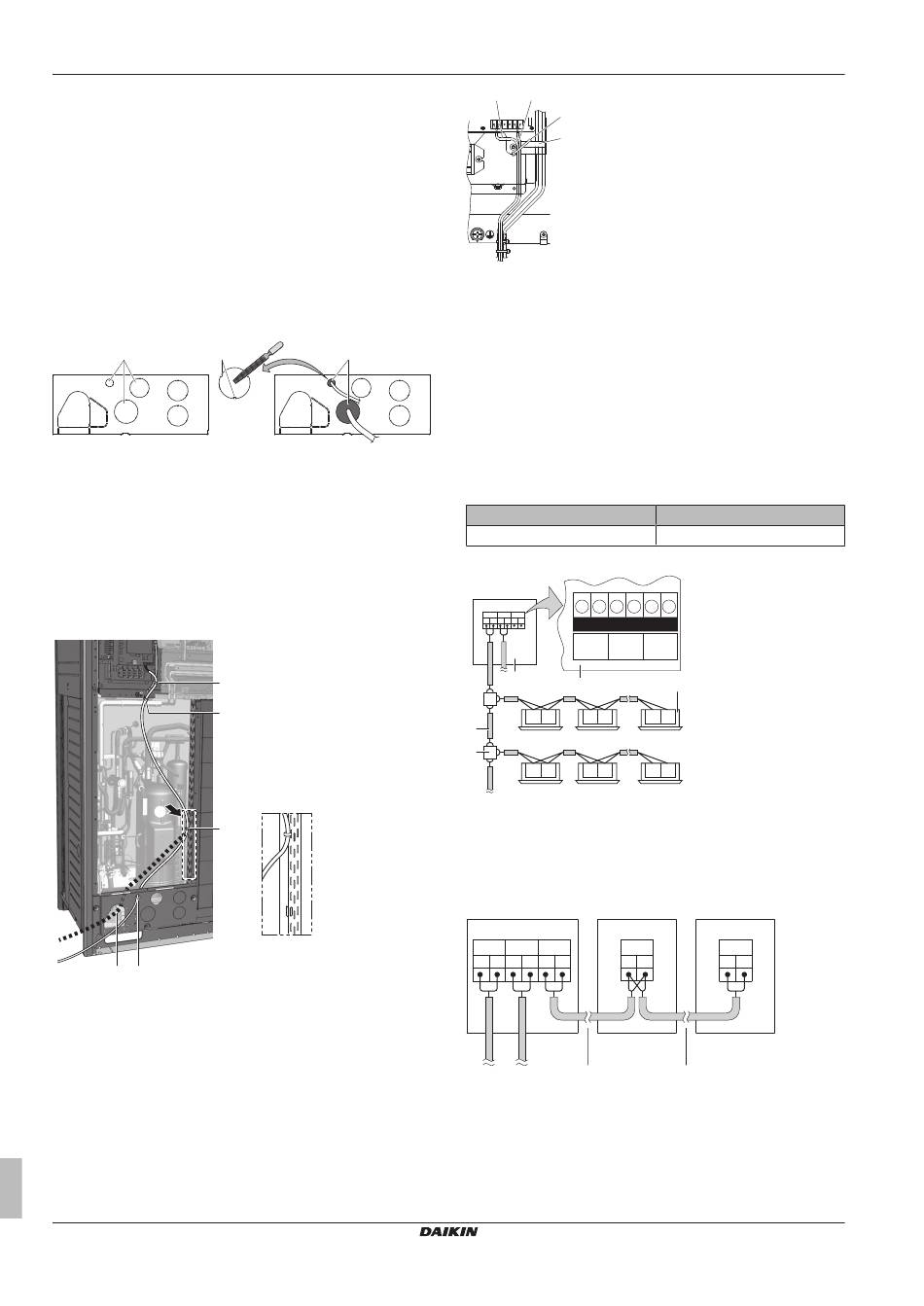

6.8.4 Richtlinien zum Herausbrechen von
Durchbruchöffnungen
▪ Um eine Durchbruchöffnung
Hammer darauf schlagen.
▪ Nachdem Sie die Durchbruchöffnungen hergestellt haben,
empfehlen wir Ihnen, die Kanten und Bereiche um die Kanten
mithilfe von Rostschutzfarbe zu behandeln, um Rostbildung zu
verhindern.
▪ Wenn Sie elektrische Leitungen durch Durchbruchöffnungen
verlegen, entgraten Sie die Durchbruchöffnungen und wickeln Sie
Isolierband um die Kabel, damit sie nicht beschädigt werden
können. Führen Sie die Leitungen über bauseitige Kabelkanäle zu
dieser Position, oder installieren Sie in den Durchbrüchen
geeignete bauseitige Kabeltüllen oder Gummimuffen.
a
b
a Durchbruchöffnung
b Grate
c Entgraten
d Falls kleine Tiere durch die Durchbuchöffnungen in das
System gelangen könnten, müssen die Öffnungen mit
Dichtungsmaterial geschlossen werden (muss vor Ort
durchgeführt werden)
6.8.5 Übertragungskabel verlegen und
befestigen
Übertragungskabel können nur über die Frontseite zugeführt
werden. Am oberen Montageloch befestigen.
c
c
A
d
b a
a Übertragungskabel (Möglichkeit 1)
b Übertragungskabel (Möglichkeit 2)
der Rohrisolierung befestigen.
c Kabelbinder. An werksseitig angebrachter
Niederspannungsleitung befestigen.
d Kabelbinder.
(a) Durchbruchöffnung muss herausgebrochen werden. Die
Öffnung schließen, um das Eindringen von kleinen Tieren
oder von Schmutz zu verhindern.
Referenz für Installateure und Benutzer
36
herauszubrechen, mit einem
d
c
A
(a)
(a).
Mit Kabelbinder an
a b
d
c
An den angezeigten Kunststoff-Halterungen mit bauseitig zu
liefernden Schellen befestigen.
a Verkabelung zwischen den Einheiten (Inneneinheiten) (F1/
F2 links)
b Internes Übertragungskabel (Q1/Q2)
c Kunststoffklammer
d Bauseitig gelieferte Schellen
6.8.6 Übertragungskabel anschließen
Die Kabel von den Inneneinheiten müssen an die F1/F2 (Eingang-
Ausgang) Klemmen der Platine in der Außeneinheit angeschlossen
werden.
Anzugsdrehmomente für die
Übertragungskabel:
Schraubengröße
M3,5 (A1P)
Bei Installation einer Einzel-Außeneinheit
A1P
F F F F Q Q F1 F2 F1 F2 Q1 Q2
1 2 1 2 1 2
TO IN/D UNIT TO OUT/D UNIT TO MULTI UNIT
e
a
F1 F2 F1 F2
b
c
F1 F2 F1 F2
a Platine der Außeneinheit (A1P)
b Den Leiter des abgeschirmten Kabels (2-adrig) verwenden
(keine Polarität)
c Anschlussplatte (bauseitig)
d Inneneinheit
e Außeneinheit
Bei Installation mehrerer Außeneinheiten
a b
A1P
F1 F2 F1 F2 Q1 Q2 Q1 Q2
e f d
a Einheit A (Master-Außeneinheit)
b Einheit B (Slave-Außeneinheit)
c Einheit C (Slave-Außeneinheit)
d Master/Slave-Übertragung (Q1/Q2)
e Außeneinheit/Inneneinheit-Übertragung (F1/F2)
f Übertragung Außeneinheit/anderes System (F1/F2)
Klemmleisten-Schrauben
Anzugsdrehmoment (N•m)
0,8~0,96
d
F1 F2
F1 F2
c
Q1 Q2
d
