4 Über die Geräte und Optionen

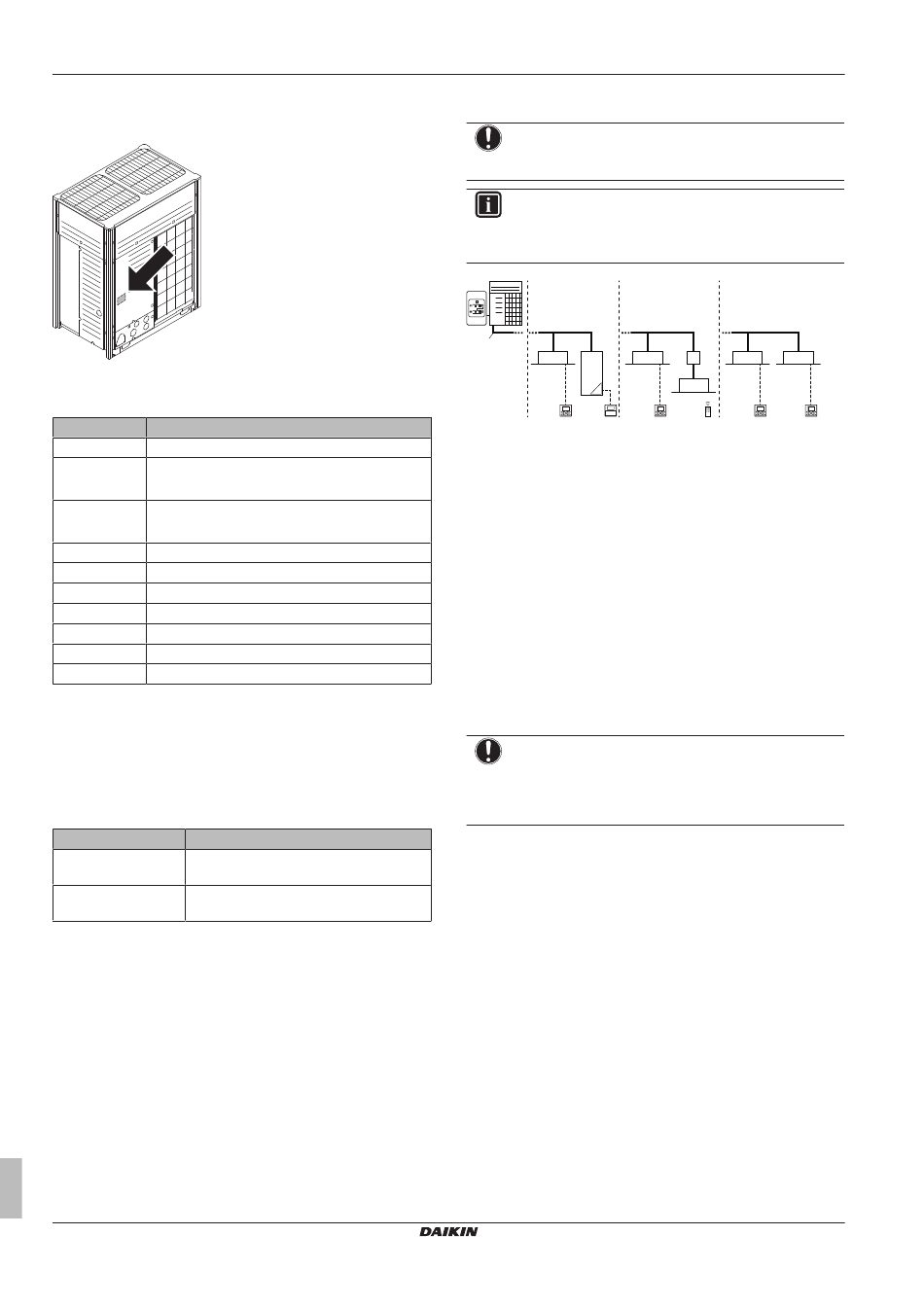

4.2 Typenschild: Außeneinheit
Wo?
Modellkennung
Beispiel: R X Y L Q 10 T7 Y1 B [*]
Code
R Außenluft gekühlt
X Y = Wärmepumpe (kontinuierliches Heizen)
Y = Wärmepumpe (nicht-kontinuierliches Heizen)
Y Y = Nur Paarmodul
M = Nur Mehrfachmodul
L Niedrige Umgebungstemperatur
Q Kältemittel R410A
10 Leistungsklasse
T7 Modellreihe
Y1 Stromversorgung
B Europäischer Markt
[*] Kennzeichnung einer kleineren Modelländerung
(a) Beim RXYLQ gibt es keine Einschränkung hinsichtlich der
Verwendung als Mehrfachmodul.
4.3 Über die Außeneinheit
Die Installationsanleitung gilt
Wärmepumpensystem VRV IV.
Modellreihe:
Modell
RXYLQ10~14 Einzel-Modell für nicht-kontinuierliches
Heizen.
RXYLQ16~42 Multi-Modell für nicht-kontinuierliches
Heizen (bestehend aus 2 oder 3 Modulen).
Je nach Typ der gewählten Außeneinheit gibt es einige Funktionen,
die zur Verfügung stehen oder nicht. Welche das sind, ist in dieser
Installationsanleitung an den
angegeben. Bestimmte Funktionen haben exklusive Modellrechte.
Diese Einheiten sind für die Außeninstallation gedacht und für
Wärmepumpeneinsätze, zu denen Luft-zu-Luft- und Luft-zu-Wasser-
Anwendungen gehören.
Diese Einheiten haben (bei Einzel-Einsatz) Heizleistungen von 31,5
bis 45 kW und Kühlleistungen von 28 bis 40 kW. Diese Kombination
mehrerer Einheiten hat eine Heizleistung von 50 bis 135 kW und
eine Kühlleistung von 45 bis 120 kW.
Die Außeneinheit ist konzipiert für den Betrieb im Heizmodus bei
Umgebungstemperaturen von –25°C WB bis 15,5°C WB, im
Kühlmodus bei Umgebungstemperaturen von –5°C DB bis 43°C DB.
Referenz für Installateure und Benutzer
10
Erklärung
(a)
für das inverterbetriebene
Beschreibung
jeweils betreffenden Stellen
4.4

Systemanordnung

HINWEIS
Das System darf nicht bei Temperaturen unter –15°C
aufgebaut werden.
INFORMATION
Inneneinheiten können nicht beliebig kombiniert werden;
Richtlinien dazu siehe "4.5.2 Mögliche Kombinationen von
Inneneinheiten" auf Seite 10.
a
i
b c d c
g g
a VRV IV Wärmepumpen-Außeneinheit
b Kältemittelrohre
c VRV Inneneinheit mit direkter Dampfdehnung (DX)
d VRV LT Hydrobox (HXY080/125)
e BP-Box (erforderlich zum Anschluss von Inneneinheiten
mit direkter Dampfdehnung (RA) von Residential Air (SA)
oder Sky Air (DX))
f Inneneinheiten mit direkter Dampfdehnung (RA) von
Residential Air (DX)
g Benutzerschnittstelle (je nach Typ der Inneneinheit fest
zugeordnet)
h Benutzerschnittstelle (drahtlos, je nach Typ der
Inneneinheit dediziert)
i Fernbedienungs-Umschalttaste für Kühlen/Heizen
4.5 Kombinieren von Geräten und
Optionen
4.5.1 Über das Kombinieren von Einheiten und
Optionen
HINWEIS
Damit gewährleistet ist, dass Ihre Systemeinrichtung
(Außeneinheit + Inneneinheit(en)) funktioniert, richten Sie
sich nach den jüngsten technischen Datenbuch für die
VRV IV Wärmepumpe.
Das VRV IV Wärmepumpensystem kann mit mehreren Inneneinheit-
Typen kombiniert werden und ist nur für die Verwendung von R410A
konzipiert.
Eine Übersicht über die verfügbaren Einheiten finden Sie im
Produktkatalog für das VRV IV.
In einer Übersicht wird gezeigt, welche Inneneinheit-Außeneinheit-
Kombinationen erlaubt sind. Nicht alle Kombinationen sind erlaubt.
Sie sind abhängig von Regeln (Kombinationen bestehend aus
Außen- und Inneneinheiten, Einsatz einer Einzel-Außeneinheit,
Einsatz eines Systems mehrerer Außeneinheiten, Kombinationen
zwischen Inneneinheiten usw.), die im technischen Datenbuch
angegeben sind.
4.5.2 Mögliche Kombinationen von
Inneneinheiten
Allgemein können folgende Typen von Inneneinheiten an das VRV
IV Wärmepumpensystem angeschlossen werden. Die Liste ist nicht
abschließend und ist abhängig von Kombinationen der Modelle
sowohl bei Außeneinheiten als auch bei Inneneinheiten.
▪ VRV (DX) Inneneinheit mit direkter Dampfdehnung (Direct
Expansion) (Luft-zu-Luft-Anwendungen).
e c c
f
g g g
h
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543427-1 – 2018.07
