2.5 Anordnung der Führungsrollen

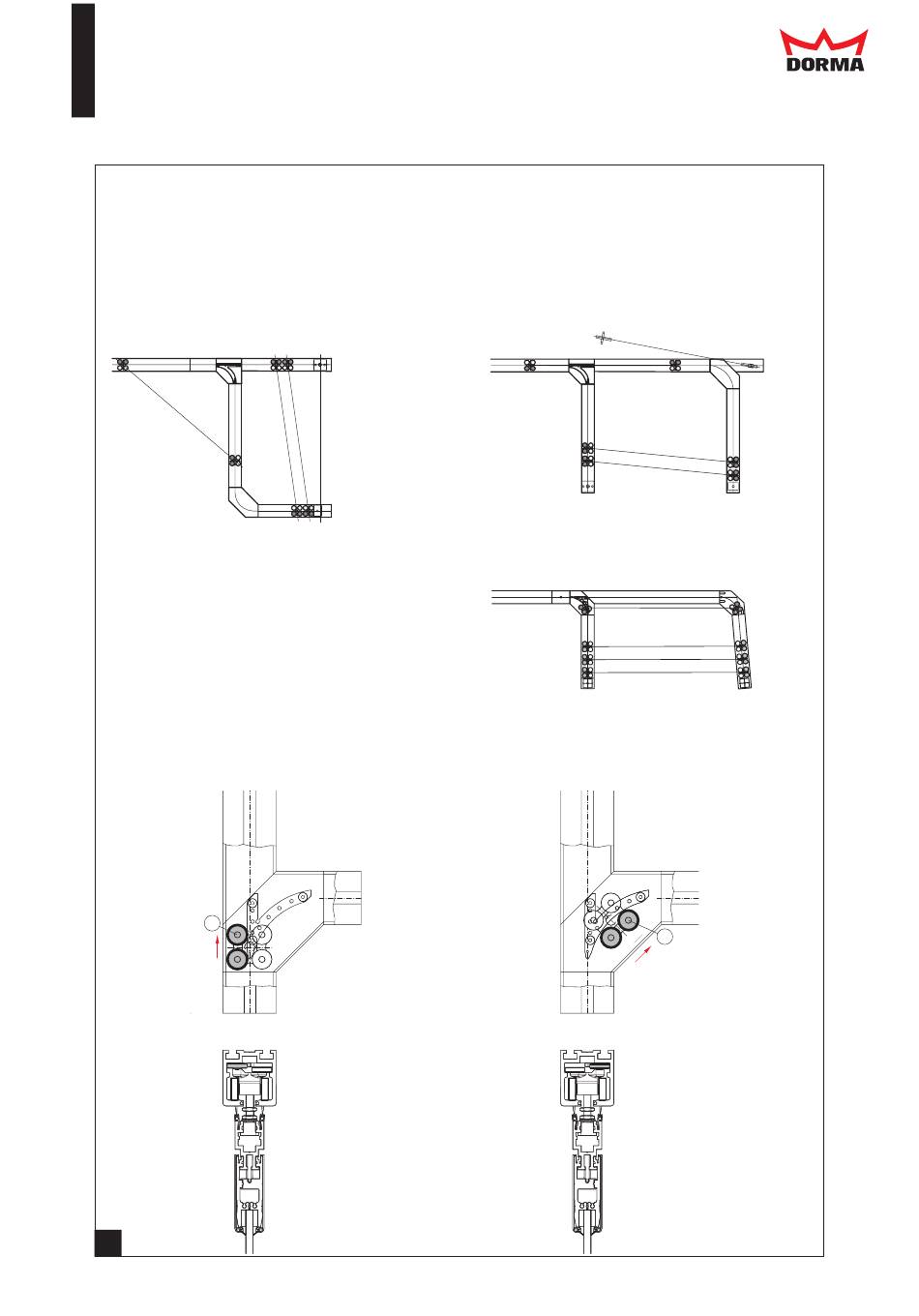

Umlenkung der Führungsrollen im Bahnhofsbereich:
Die Anordnung der Führungsrollen ist beim Einlaufen in den Bahnhofsbereich entscheidend.
An jedem Flügel muss eine hohe Führungsrolle rechts und eine links montiert werden.
Standard Bahnhofsbereich 1
Parkposition quer zur Laufrichtung (90°)
Rolle gerade durchlaufend = Hohe Führungsrollen (a) links
a
5
Standard Bahnhofsbereich 2
Parkposition parallel zur Laufrichtung (90°)
Standard Bahnhofsbereich 3
Parkposition parallel zur Laufrichtung (95°)
Rolle in Abknickung = Hohe Führungsrollen (a) rechts
a
7
