Dorma HSW EASY Montageanleitung Seite 15

HSW EASY SAFE
—

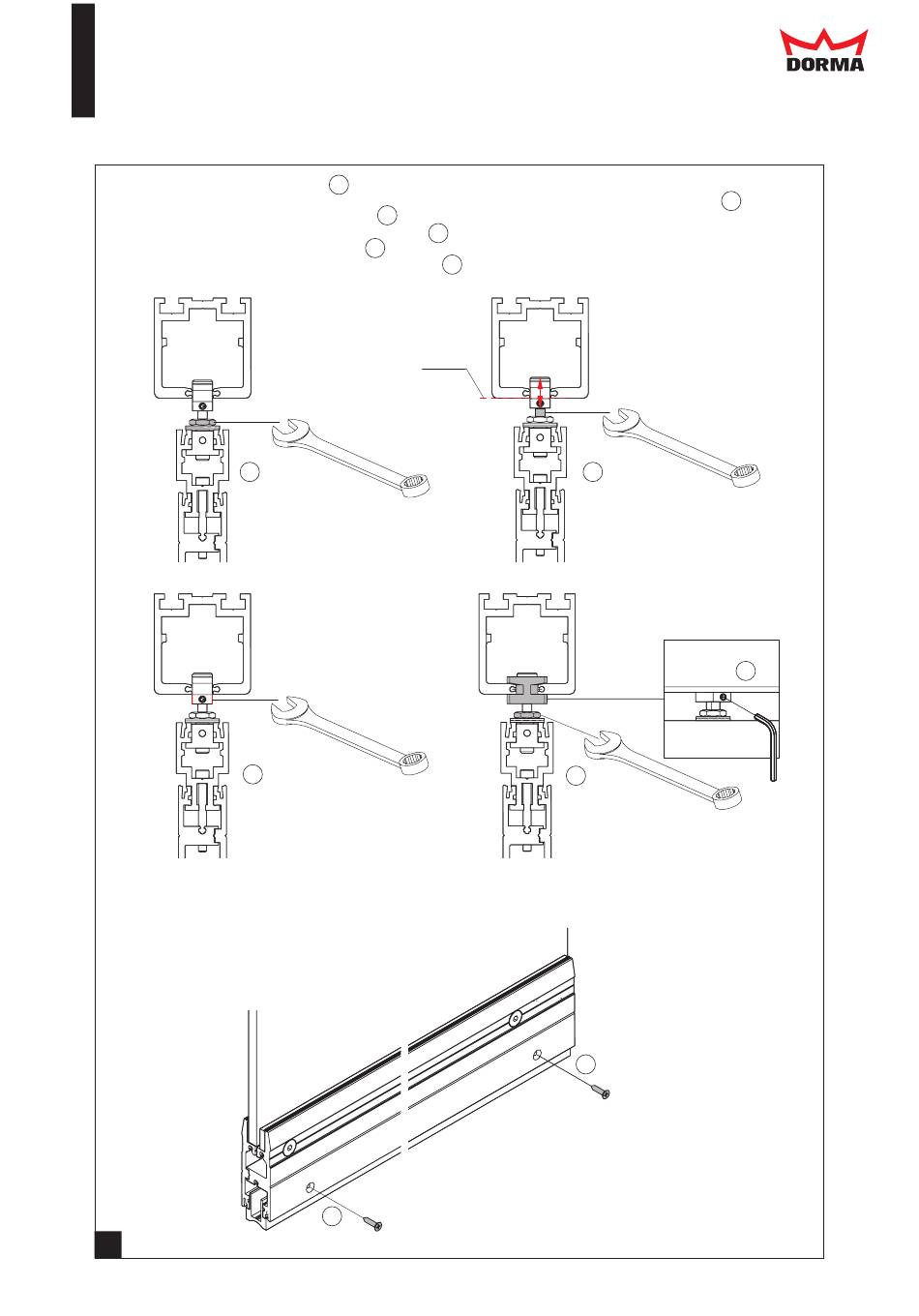

Die Mutter der Festteilhalterung lösen 1 .
Den Bolzen soweit hoch oder runter drehen, bis die Festteilhalterung bündig mit der Laufschiene abschließt 2 .
Den Kopf der Festteilhalterung um 90° drehen 3 , sodass die Festteilhalterung in die Laufschine eingreift.
Die Position der Festteilhalterung mit dem Gewindestift 4 sichern.
Die Höhe des Flügels mit der Mutter sichern 5 .
Das Festteil mit dem Sockelprofil am Boden verschrauben 6 .
17 mm
1
15 mm
90°
3
7
bündig
6
7 mm
2
4
17 mm
5
6
3 mm
15
