HSW EASY SAFE
—
3.14

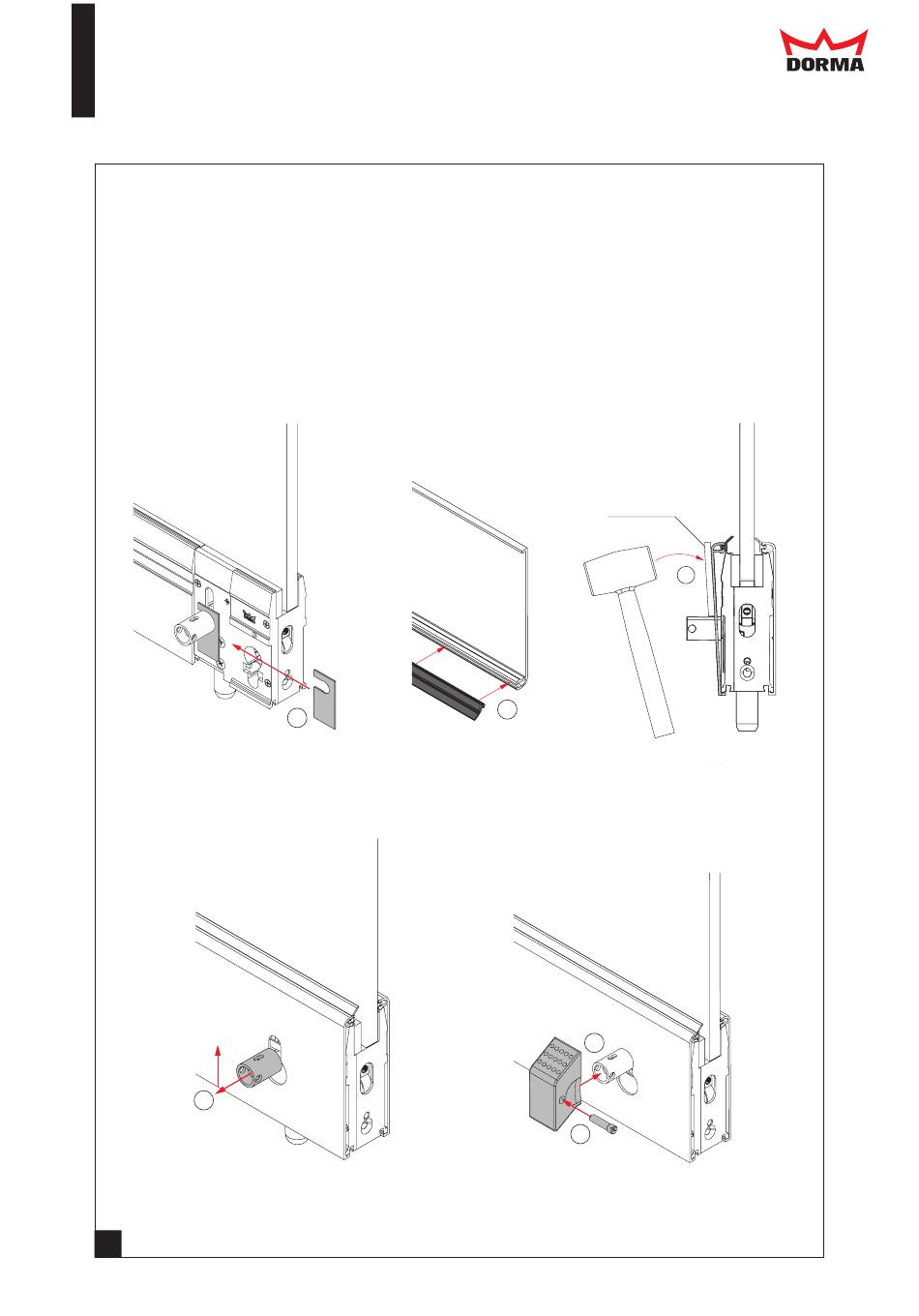

Frontfeststellerknopf montieren

Verriegeln Sie den Flügel und stecken Sie die Blende hinter der Hülse auf die Achse.
Montieren Sie danach das Abdeckblech wie folgt: Ziehen Sie die Gummidichtung über die komplette Länge in das
Abdeckprofil ein. Setzen Sie das Abdeckprofil unten an der Türschiene an und clipsen Sie es vorsichtig mit einer
Zulage und einem Hammer auf die Türschiene auf.
Ziehen Sie die Hülse und entriegeln Sie den Flügel, sodass die Hülse auf dem Abdeckblech aufliegt.
Schieben Sie nun den Frontfeststellerknopf gerade auf die Hülse, bis das Befestigungsloch in der Hülse und dem Knopf auf
einer Achse liegen. Stecken Sie die Befestigungsschraube ein und verschrauben Sie den Knopf mit der Hülse.
4
16
22
1
Zwischenlage
2
5
6
3
