HSW EASY SAFE
—

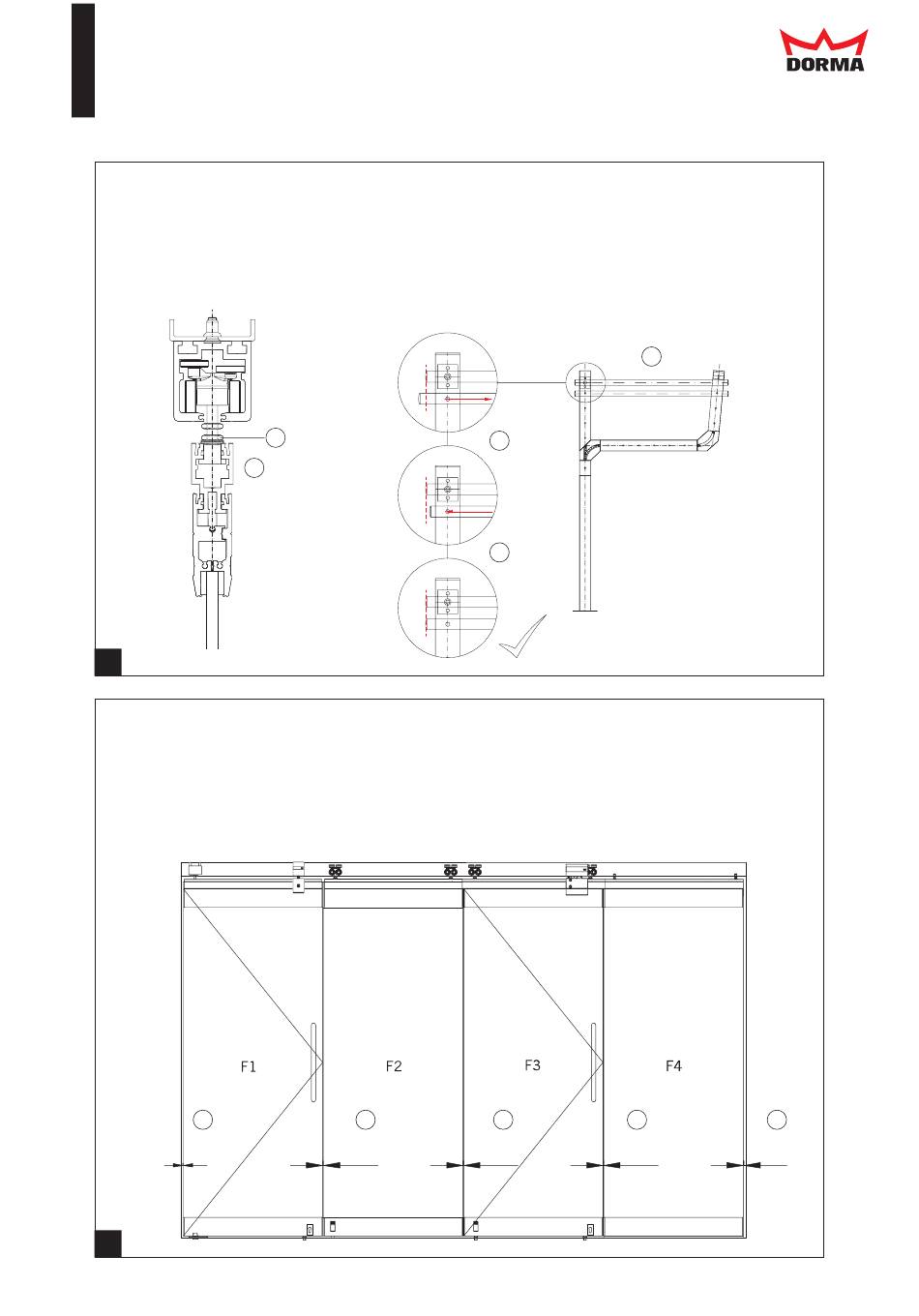

3.12 Flügel im Bahnhofsbereich ausrichten
Schieben Sie den eingehängten Flügel in den Bahnhofsbereich und richten Sie diesen seitlich zu dem ersten Flügel aus.
Flügel vorsichtig bewegen. Die Laufrollen sind an dieser Stelle nicht fixiert, damit diese den richtigen Abstand im Bahnhofs-
bereich einnehmen. Lösen Sie ggf. die Mutter (c). Richten Sie den Flügel im Bahnhofsbereich aus. Ziehen Sie die Mutter (c)
nach erfolgter Ausrichtung wieder an.
2
14
3.13 Flügel im Frontbereich ausrichten
Ausrichten der Flügel:
Richten Sie den Drehendflügel F1 mit 5 mm Luft zur Wand aus. Schließen Sie alle Flügel (in die Front bringen).
Richten Sie nun die restlichen Flügel (F2–F4) nach dem bereits ausgerichteten Drehendflügel (F1) mit jeweils 5 mm
Luft aus.
F1 = Drehendflügel
1
5
15
Seitliche Ausrichtung
im Bahnhofsbereich
c
F2 = Schiebeflügel
2
5
3
3
F3 = Pendelschiebeflügel F4 = Festteil
mit ITS 96
2 2
5 5
1
1
5
