HSW EASY SAFE
—
2.

Beschreibung des Produkts

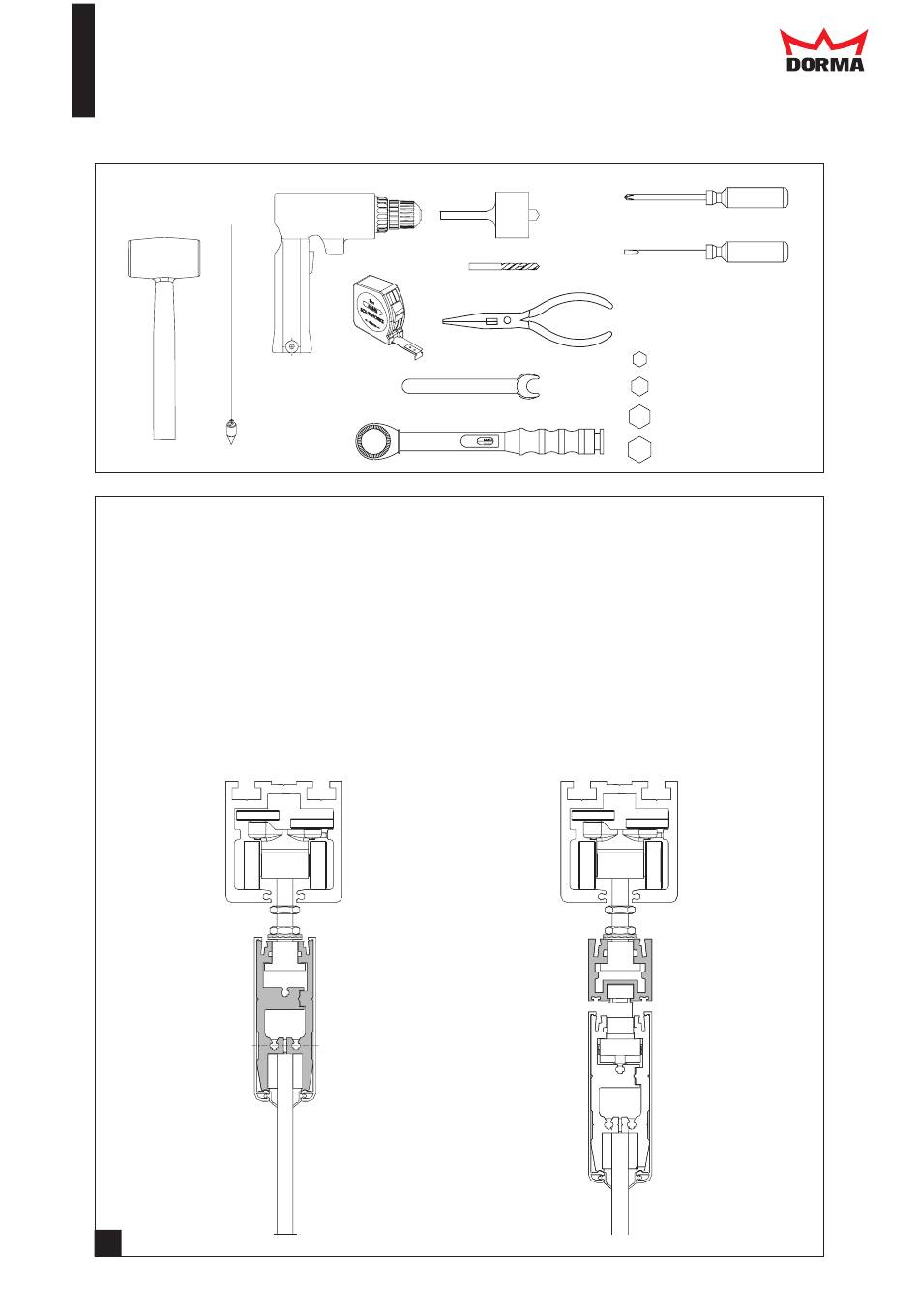

Benötigte Werkzeuge
2.1

Montagevarianten

Bei Anlagen ohne Funktionsflügel werden Laufrollen und obere Drehlager standardmäßig in der Türschiene montiert.
Bei Anlagen mit Funktionsflügeln (Drehschiebeflügel und Pendelschiebeflügel), werden Laufrollen und obere
Drehlager im Tragprofil montiert, damit die Funktionen Drehen und Pendeln gegeben ist.
 In dieser Montageanleitung ist die Montage im Tragprofil abgebildet.
Die Montage in der Türschiene ist identisch.
 Beachten Sie weitere, beiliegende Montage- und Bedienungsanleitungen.
Montage in der Türschiene
Dreh-/Endflügel, Schiebeflügel, Festteil
1
4
ø25 mm
ø8 mm
3 mm
8 mm
15 mm 5 mm
17 mm
6 mm
8 mm
Montage im Tragprofil
Drehschiebeflügel, Pendelschiebeflügel
