HSW EASY SAFE
—

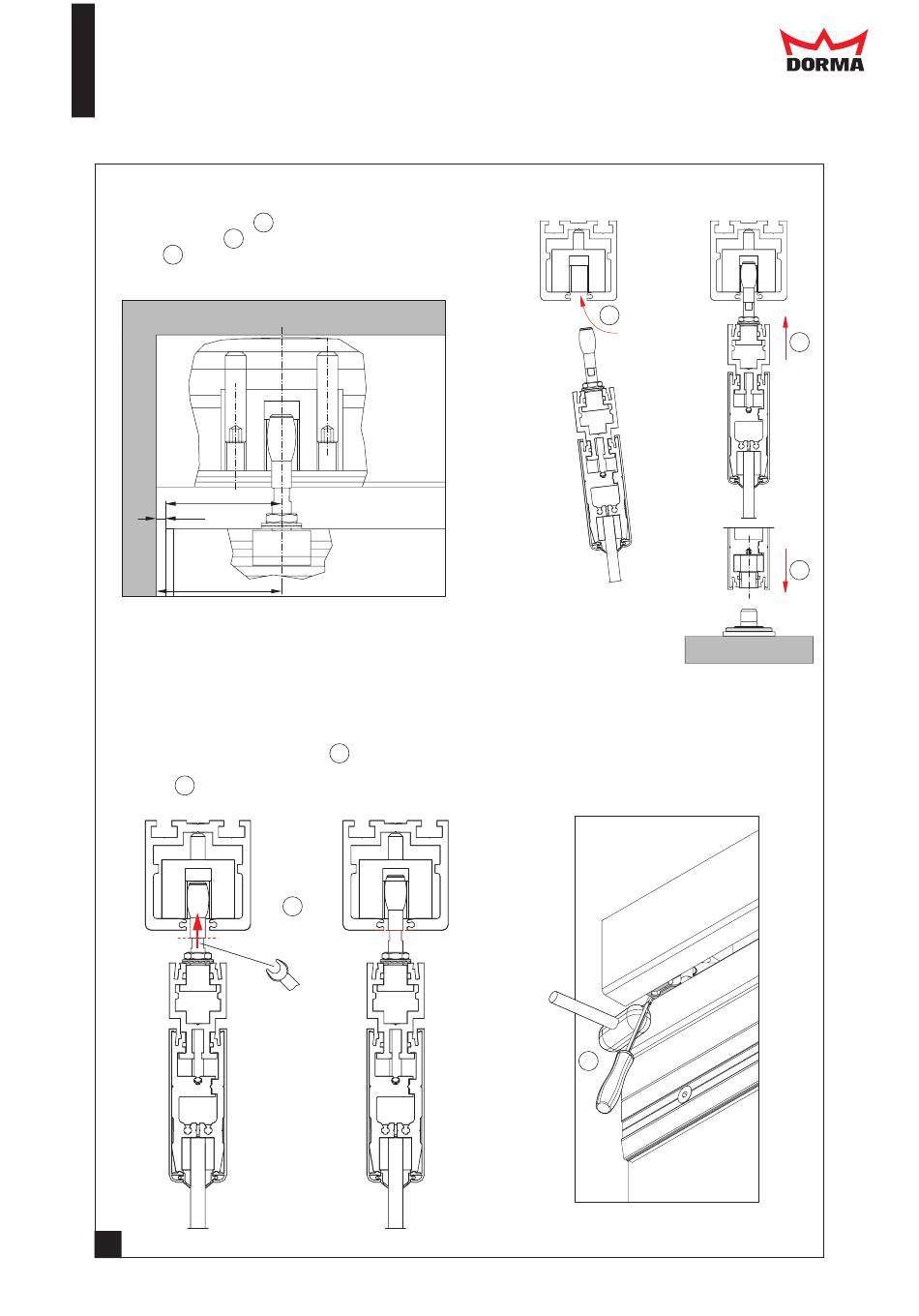

3.9 Drehendflügel montieren
Montieren Sie den Flügel 1 , indem Sie den Bolzen in das obere
Drehlager einführen 2 und anschließend auf dem Bodenlager
absetzen 3 .
65
5
70
Drehen Sie den Bolzen soweit in das obere Drehlager ein
(8 mm Maulschlüssel), bis die Schlüsselfläche bündig mit der
Unterkante der Laufschiene abschließt 4 .
Schieben Sie danach das Sicherungsblech mit Kraft über
den Bolzen 5 .
11
18
4
8 mm
eindrehen
1
5
2
3
