Dorma HSW EASY Montageanleitung Seite 17

HSW EASY SAFE
—

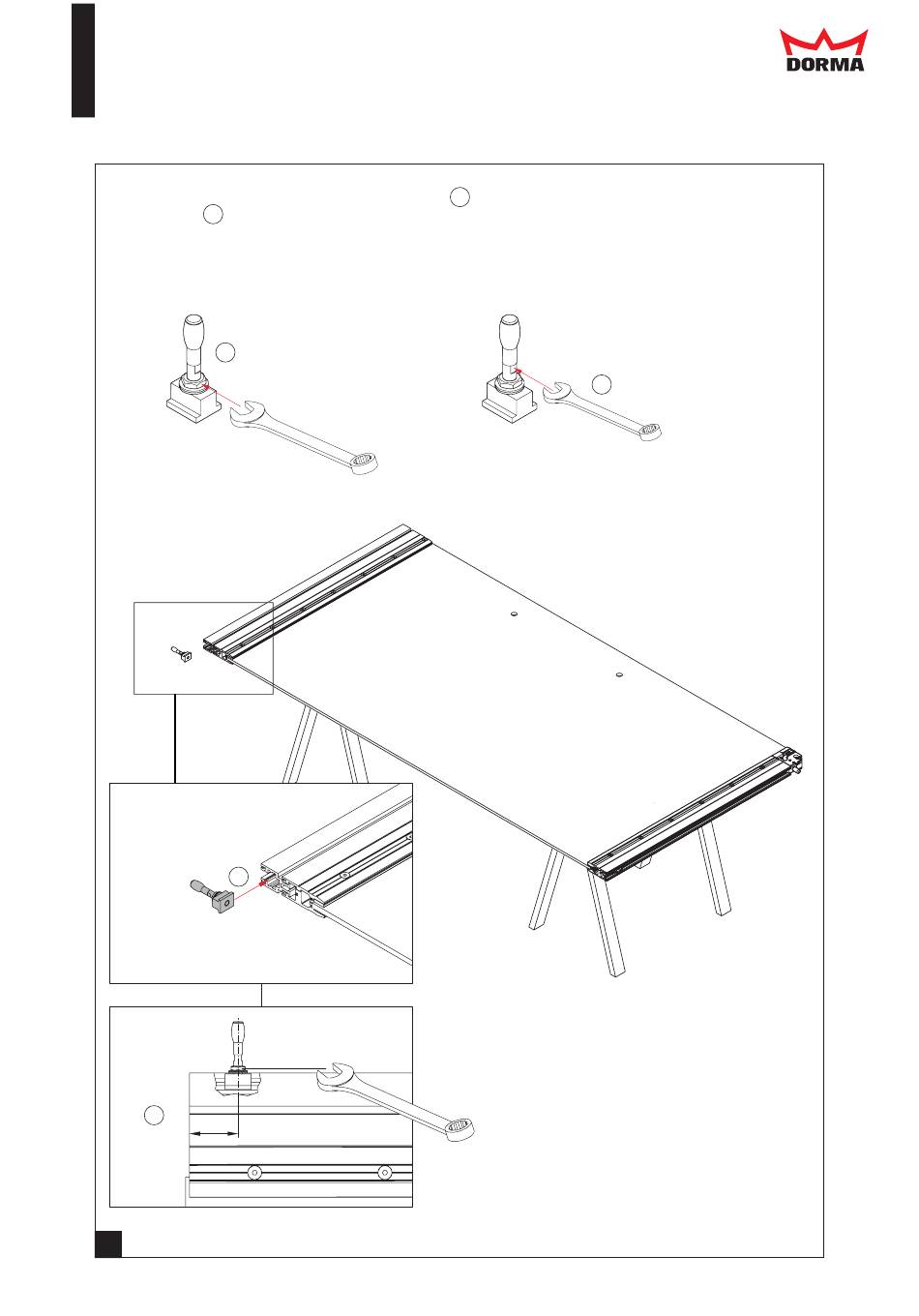

Schrauben Sie den Bolzen zuerst nach unten, um den Flügel zu montieren.
Lösen Sie dafür die Mutter mit einem 17 mm Maulschlüssel 4 , um den Bolzen dann mit einem 8 mm Maulschlüssel nach
unten zu drehen 5 .
Schieben Sie den Tragklotz in die Türschiene oder das Tragprofil und positionieren Sie ihn in einem Abstand von
60,5 mm von der Außenkante. Fixieren Sie die Mutter im Anschluss wieder.
4
17 mm
6
7
60,5
10
8 mm
5
17
