HSW EASY SAFE
—

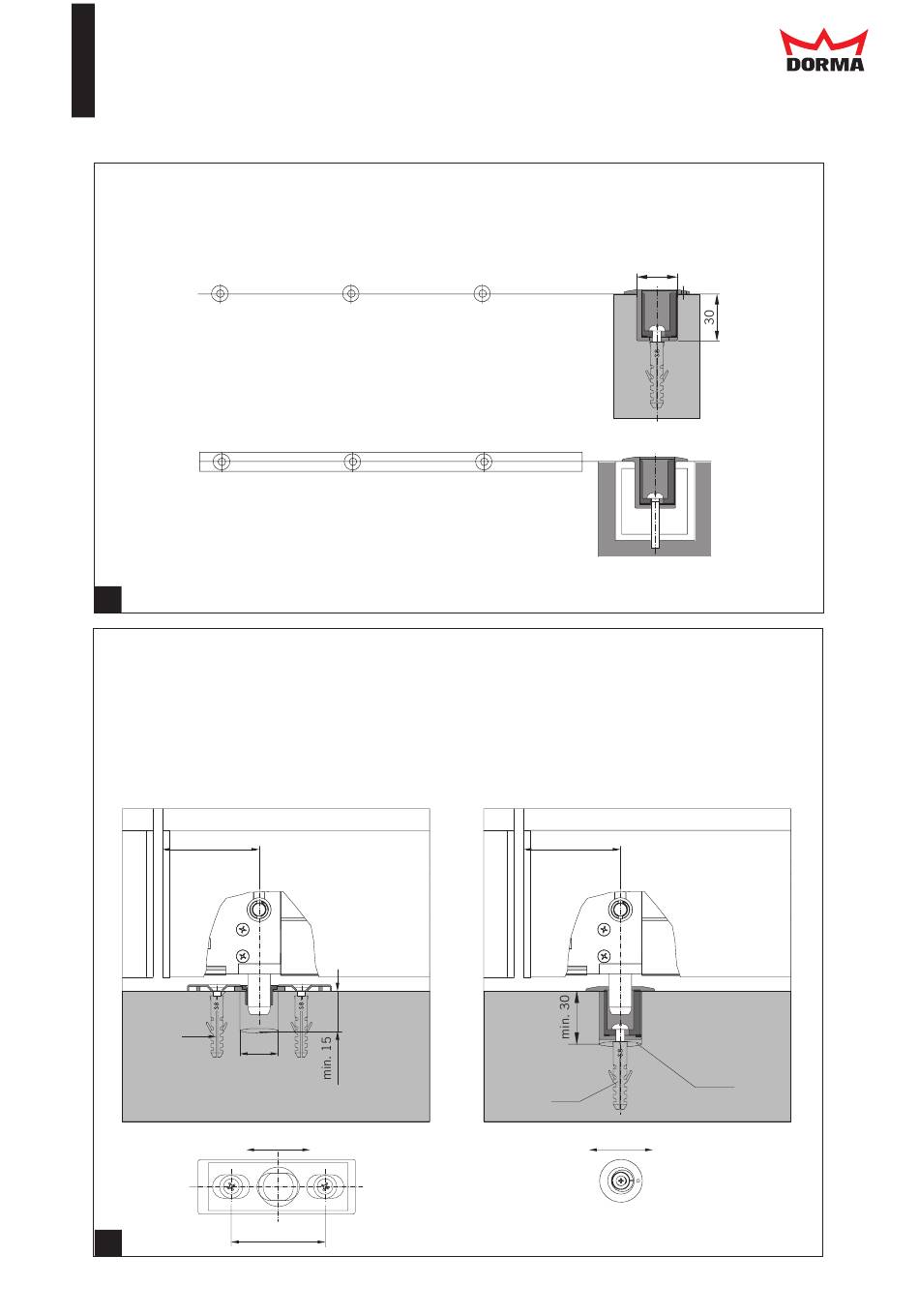

2.3 Vorbereitung am Fußboden
Als Standardausführung werden Exzenterbuchsen für die Verriegelungen eingesetzt.
Bohrung ø 25 mm, 30 mm tief für Exzenterbuchse und zusätzlich ø 8 mm für Dübel.
Richten Sie die Exzenterbuchse (Doppelexzenter) aus und fixieren Sie diese mit
der Schraube in der Mitte.
Exzenterbuchse in durchgehendes Rohr einlassen.
3
2.4 Bohrung für Schließblechbuchse und Exenterbuchse
Verstellbare Schließbleche werden bei Drehschiebeflügel mit
TS 92 und Pendelschiebeflügel mit Kunststoffbuchse
verwendet. Bohren Sie die Bohrung für die Schließblech-
buchse ø 25 mm, mindestens 15 mm tief und in einem
Abstand von 65 mm zu der Türaußenkante. Bohren Sie
außerdem die 8 mm Bohrungen für die Dübel.
Schließblech
65
ø8
ø25
4
6
±4
55
ø25
Verstellbare Exzenterbuchsen werden als Standard-
ausführung mit Kunststoff-Innenhülse verwendet.
Bohren Sie die 8 mm Bohrung für den Dübel und
außerdem mittig dazu die Bohrung für die Exzenterbuchse
ø25 mm, min. 30 mm tief und in einem Abstand von
65 mm zu der Türaußenkant.
Exzenterbuchse
65
ø8
±2,5
ø25
