HSW EASY SAFE
—

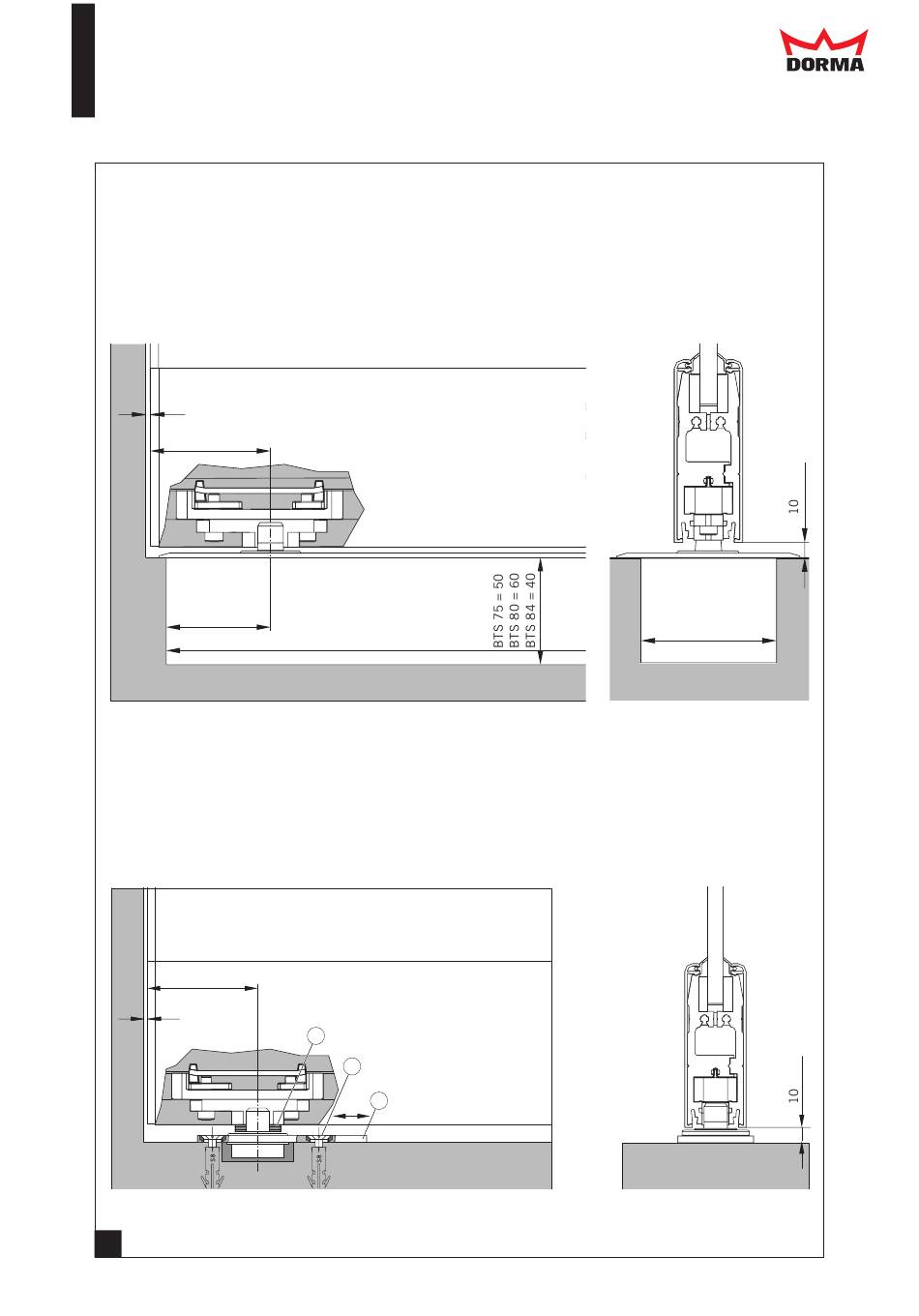

2.2 Bodentürschließer und Bodenlager
Bodentürschließer (BTS)
Für die Bodentürschließer (BTS) muss eine Ausnehmung vorgesehen
werden, die mit einer Edelstahl-Deckplatte abgedeckt wird.
5
65
BTS 75 = 51–57
BTS 80 = 51–57
BTS 84 = 51–58
Bodenlager
Das Maß 5 mm kann durch Verstellen des Bodenlagers (a) korrigiert werden.
Lösen Sie dafür die Befestigungsschrauben (b), verschieben Sie das Bodenlager und ziehen Sie die
Schrauben wieder an. Um die Höhe zu regulieren, verwenden Sie bitte die beiliegende Unterlegscheiben (c),
(3 Stück, je 1 mm dick).
65
5
ø 40
2
BTS 75 = 291
BTS 80 = 341
BTS 84 = 306
c
b
a
±3
BTS 75 = 78
BTS 80 = 78
BTS 84 = 108
5
