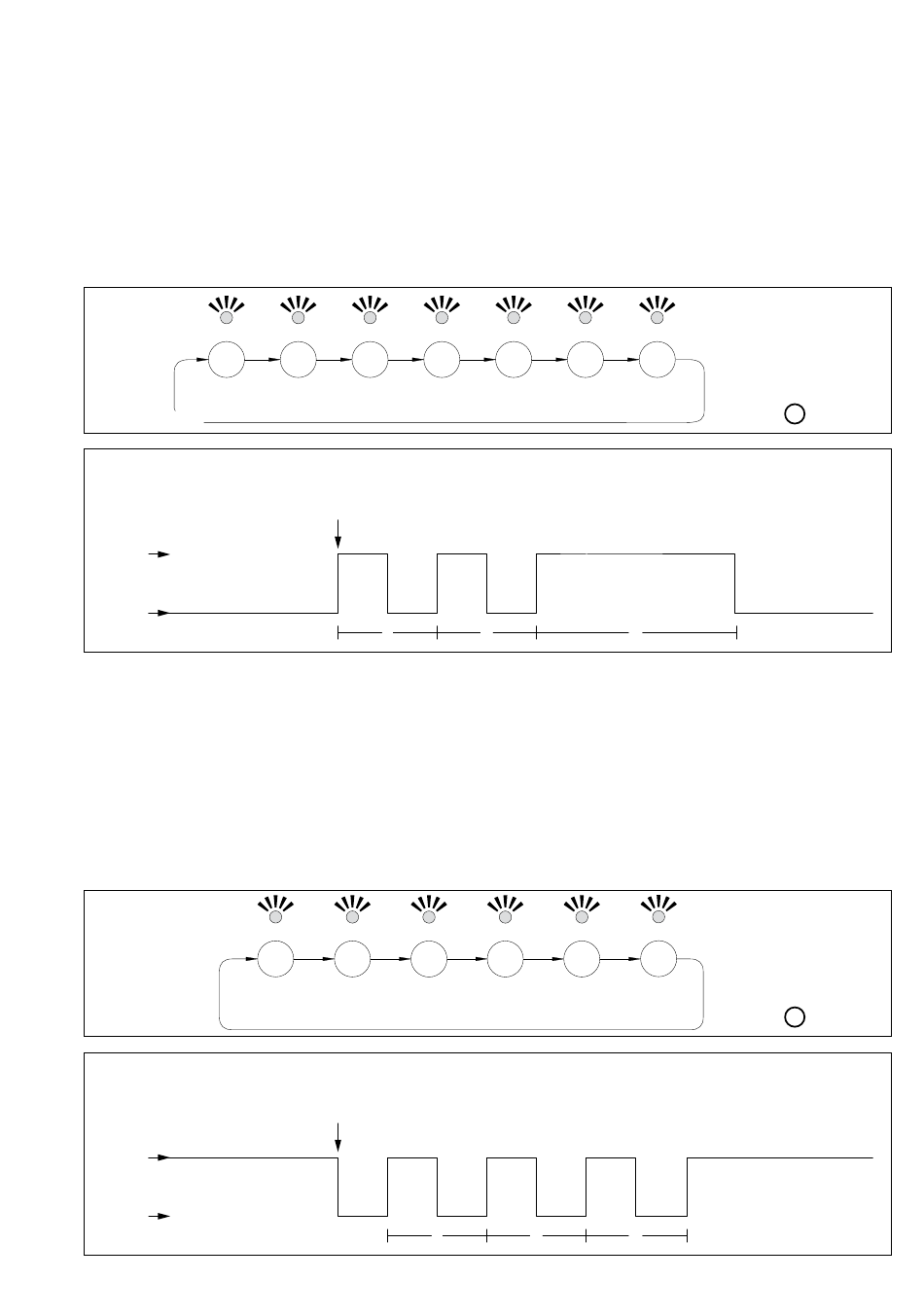

Einstellung der Haltezeit:
(DIP-Schalter 1 in Position "OFF")
Durch Bewegung im Erfassungsbereich
schaltet der Bewegungssensor die Leuchte mit
einer definierten Haltezeit ein.
Mit dem Taster T2 kann die Haltezeit
(Nachlaufzeit) des Bewegungssensors
eingestellt werden. Diese gibt an, wie lange die
Leuchte eingeschaltet bleiben soll, nachdem
keine Bewegung mehr erkannt wurde.
Standardmäßig ist die Haltezeit 6 (900 s)
ausgewählt.
Wird der Taster T2 kurz gedrückt, wird die
nächste Haltezeit ausgewählt, die rote LED
blinkt zur Bestätigung (s. Abb.).
Die Auswahl der nächsten Haltezeit sollte
immer erst nach Ablauf der LED-Blinkfolge
durchgeführt werden.
Nach Erreichen der höchsten Stufe beginnt die
Stufeneinstellung wieder mit Stufe 1.
Anzahl Blinken
Number of flashes
1x
Nombre scintellement
Stufe
1
Step
Niveau
Haltezeit
Dwell time
15 s
Temps de maintien
Rote LED
Red LED
LED rouge
LED an
LED on
LED allumée
LED aus
LED off
LED éteinte
Einstellung der Helligkeitsstufe:
(DIP-Schalter 1 in Position "OFF")
Mit dem Taster T1 kann der gewünschte
Schwellwert eingestellt werden. Standardmäßig
ist die Stufe 1(Tageslicht) ausgewählt.
Wird der Taster T1 kurz gedrückt, wird die
nächste Helligkeitsstufe ausgewählt, die grüne
LED blinkt zur Bestätigung (s. Abb.).
Die Auswahl der nächsten Helligkeitsstufe sollte
immer erst nach Ablauf der LED-Blinkfolge
durchgeführt werden.
Nach Erreichen der höchsten Stufe beginnt die
Stufeneinstellung wieder mit Stufe 1.
Im Einlern-Modus wird der vom Sensor erfasste
Helligkeitswert als Schwellwert abgespeichert.
Anzahl Blinken
Number of flashes
Nombre scintellement
Stufe
Step
Niveau
Tageslicht
Helligkeit
Daylight
Brightness
Luminosité
Lumière de jour
Grüne LED leuchtet dauerhaft
(Helligkeitsstufe 2)
Green LED is again on continuously
(brightness level 2)
La LED verte s'allume de nouveau en
permanence (luminosité 2)
LED an
LED on
LED allumée
LED aus
LED off
LED éteinte
Setting the holding time:
(DIP switch 1 in "OFF" position)
Movement within the detection area will cause
the motion sensor to switch on the luminaire
with a defined holding time.
Pushbutton T2 can be used to set the holding
time (overshoot time) of the movement sensor.
This defines how long the luminaire is to remain
active after the last movement was detected.
Holding time 6 (900 s) is selected as standard.
When pushbutton T2 is pressed briefly, the next
holding time will be selected and the red LED
will blink in confirmation (see the illustration).
The next holding time should not be selected
until after the LED blinking sequence has come
to an end.
When the highest level is reached, the level
setting will begin again from level 1.
2x
3x
2
3
4
60 s
180 s
300 s
Taster T2 wird gedrückt
Pushbutton T2 is pressed
Le bouton-poussoir T2 est actionné
0,5 s
0,5 s
1 1
Setting the brightness level:
(DIP switch 1 in "OFF" position)
Pushbutton T1 can be used to set the required
threshold value. Level 1(daylight) is selected as
standard.
When pushbutton T1 is pressed briefly, the
next brightness level will be selected and the
green LED will blink in confirmation (see the
illustration).
The next brightness level should not be
selected until after the LED blinking sequence
has come to an end.
When the highest level is reached, the level
setting will begin again from level 1.
In teaching mode, the brightness value
detected by the sensor will be saved as the
threshold value.
1x
2x
3x
1
2
3
300 lx
150 lx
300 lx
150 lx
300 lx
150 lx
Taster T1 wird gedrückt
Pushbutton T1 is pressed
Le bouton-poussoir T1 est actionné
0,5 s
0,5 s
1 1
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
4x
5x
6x
5
6
600 s
900 s
0,5 s
0,5 s
2 2
4x
5x
4
5
Dämmerung
Dunkelheit
Twilight
Darkness
Crépuscule
Obscurité
0,5 s
0,5 s
0,5 s
0,5 s
2 2
Réglage du temps de maintien :
(Interrupteur DIP 1 en position "OFF")
Au moindre mouvement dans la zone de
détection, le détecteur de mouvements active
le luminaire avec un temps de maintien défini.
La touche T2 permet de régler le temps de
maintien (temporisation) du détecteur de
mouvement. Cette durée correspond au
temps pendant lequel le luminaire reste allumé
après la dernière détection de mouvement. La
temporisation 6 (900 s) est sélectionnée par
défaut.
Un bref appui sur la touche T2 permet de
sélectionner la temporisation suivante, la
LED rouge clignote jusqu'à confirmation (voir
illustration).
Sélectionnez toujours la temporisation suivante
après la séquence de clignotement de la LED.
Une fois le niveau maximal atteint, le réglage
reprend à partir du niveau 1.
Einstellung der Haltezeit
7x
Setting of dwell time
Réglage de temps de maintien
7
TASTE
BUTTON
1800 s
T2
BOUTON
2 s
3 3
Réglage de luminosité :
(Interrupteur DIP 1 en position "OFF")
La touche T1 permet de régler la valeur de seuil
souhaitée. Cette valeur est définie par défaut
sur le niveau 1(lumière du jour).
Un bref appui sur la touche T1 permet de
sélectionner le niveau de luminosité suivant, la
LED rouge clignote jusqu'à confirmation (voir
illustration).
Sélectionnez toujours le niveau de luminosité
suivant après la séquence de clignotement de
la LED.
Une fois le niveau maximal atteint, le réglage
reprend à partir du niveau 1.
En mode apprentissage, la valeur de luminosité
actuelle mesurée par le capteur est enregistrée
comme valeur de seuil.
Einstellung der Helligkeit
6x
Setting of brightness
6
Réglage de luminosité
Einlernen
TASTE
Teach-in
BUTTON
T1
Configuration
BOUTON
Grüne LED leuchtet wieder dauerhaft
(Helligkeitsstufe 3)
Green LED is again on continuously
(brightness level 3)
La LED verte s'allume de nouveau en
permanence (luminosité 3)
3 3
