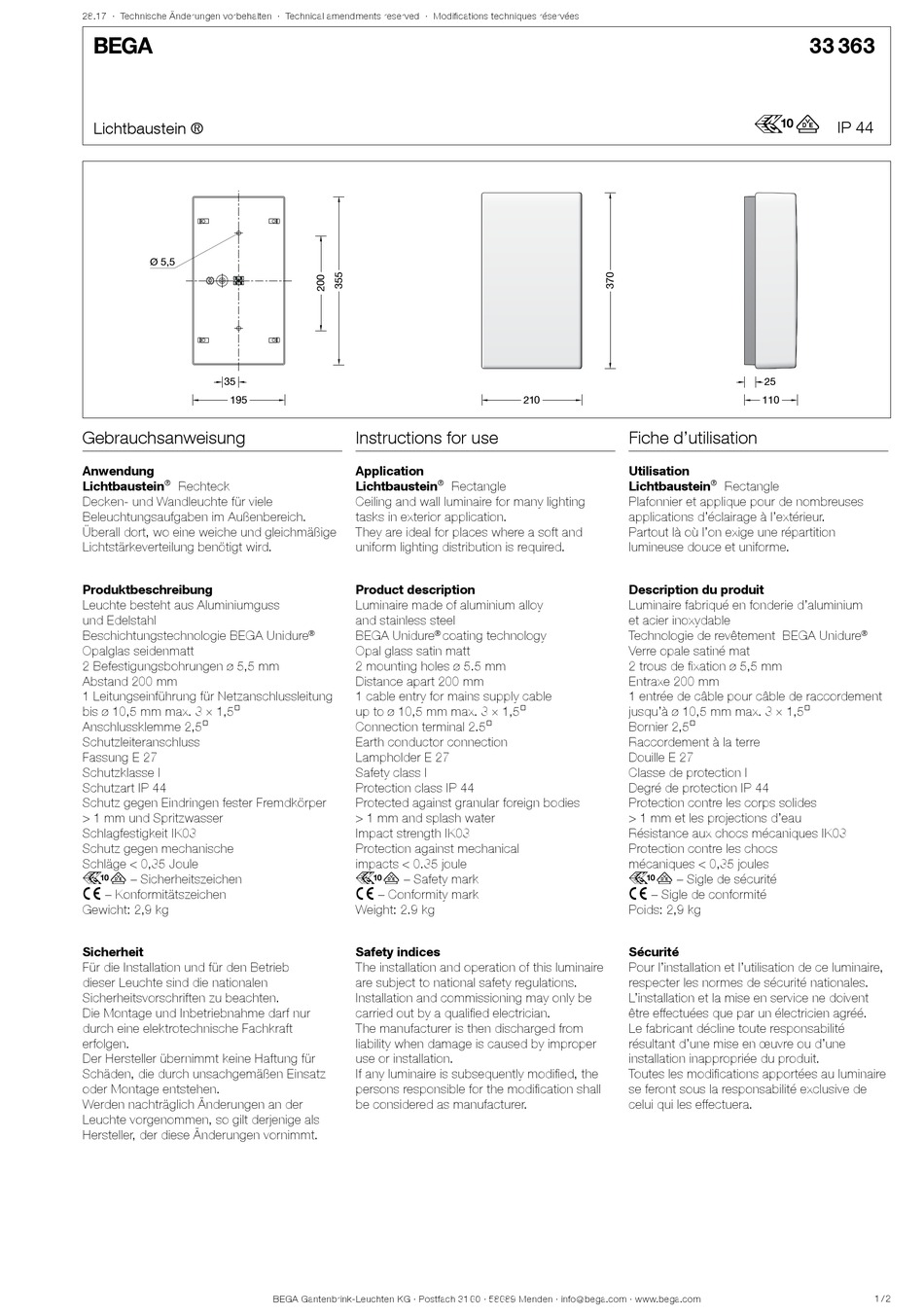

BEGA 33 363 Gebrauchsanweisung

28.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbaustein ®
Ø 5,5
35
195
Gebrauchsanweisung
Anwendung
Lichtbausteinb Rechteck
Decken- und Wandleuchte für viele
Beleuchtungsaufgaben im Außenbereich.
Überall dort, wo eine weiche und gleichmäßige
Lichtstärkeverteilung benötigt wird.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss
und Edelstahl
Beschichtungstechnologie BEGA Unidure
Opalglas seidenmatt
2 Befestigungsbohrungen ø 5,5 mm
Abstand 200 mm
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm max. 3 × 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
Fassung E 27
Schutzklasse I
Schutzart IP 44
Schutz gegen Eindringen fester Fremdkörper
> 1 mm und Spritzwasser
Schlagfestigkeit IK03
Schutz gegen mechanische
Schläge < 0,35 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,9 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine elektrotechnische Fachkraft
erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application

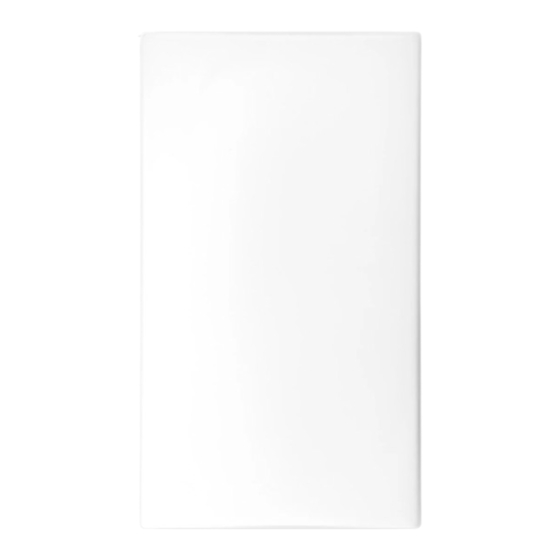

Lichtbausteinb Rectangle
Ceiling and wall luminaire for many lighting
tasks in exterior application.
They are ideal for places where a soft and
uniform lighting distribution is required.
Product description
Luminaire made of aluminium alloy
and stainless steel
BEGA Unidure coating technology
® ®
Opal glass satin matt
2 mounting holes ø 5.5 mm
Distance apart 200 mm
1 cable entry for mains supply cable
up to ø 10,5 mm max. 3 × 1,5@
Connection terminal 2.5@
Earth conductor connection
Lampholder E 27
Safety class I
Protection class IP 44
Protected against granular foreign bodies
> 1 mm and splash water
Impact strength IK03
Protection against mechanical
impacts < 0.35 joule
r – Safety mark
c – Conformity mark
Weight: 2.9 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
210
Fiche d'utilisation
Utilisation
Lichtbausteinb Rectangle
Plafonnier et applique pour de nombreuses
applications d'éclairage à l'extérieur.
Partout là où l'on exige une répartition
lumineuse douce et uniforme.
Description du produit
Luminaire fabriqué en fonderie d'aluminium
et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre opale satiné mat
2 trous de fixation ø 5,5 mm
Entraxe 200 mm
1 entrée de câble pour câble de raccordement
jusqu'à ø 10,5 mm max. 3 × 1,5@
Bornier 2,5@
Raccordement à la terre
Douille E 27
Classe de protection I
Degré de protection IP 44
Protection contre les corps solides
> 1 mm et les projections d'eau
Résistance aux chocs mécaniques IK03
Protection contre les chocs
mécaniques < 0,35 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,9 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
33 363
r
IP 44
25
110
®
1 / 2
