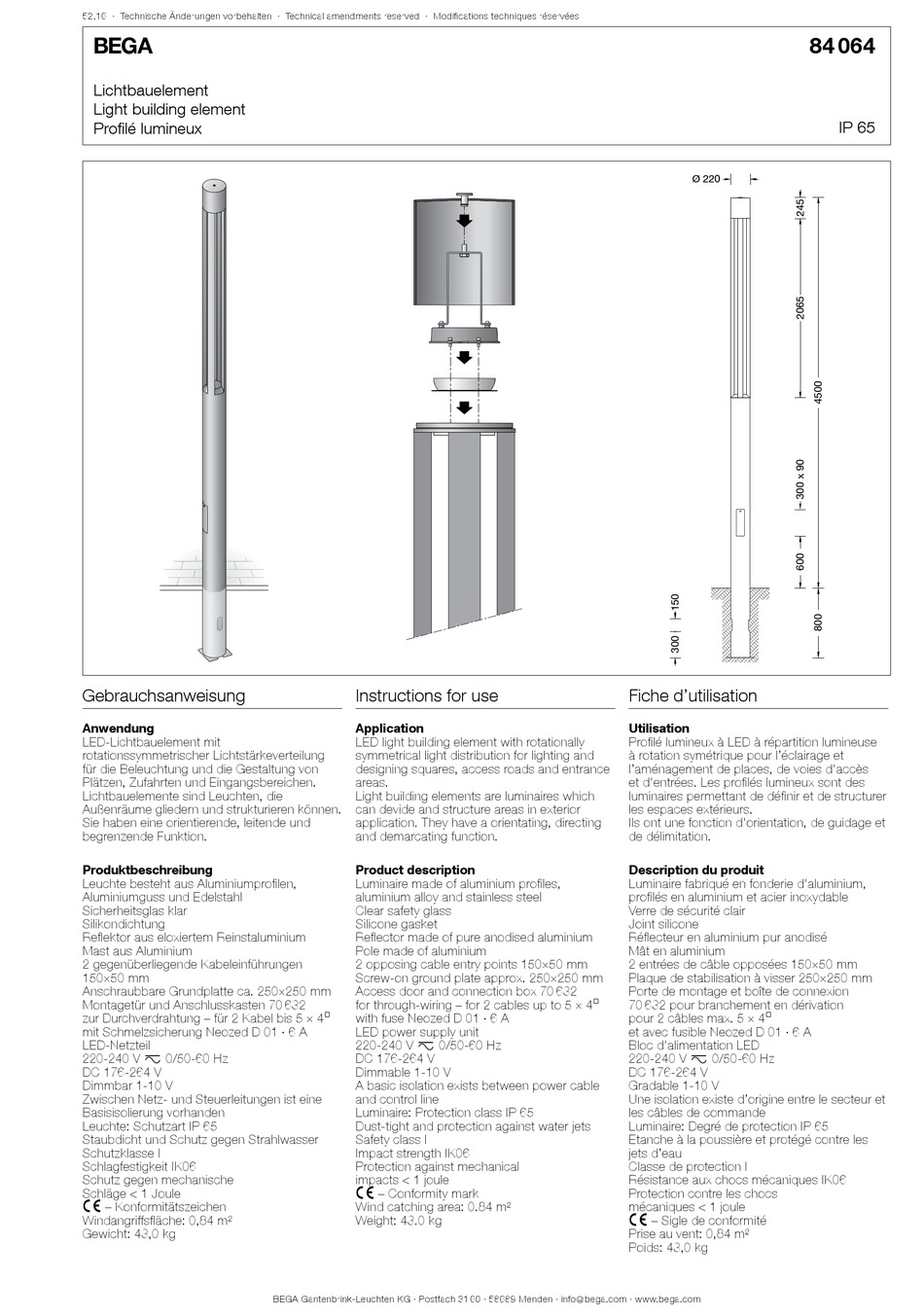

BEGA 84 064 Gebrauchsanweisung

52.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelement
Light building element
Profilé lumineux
Gebrauchsanweisung
Anwendung
LED-Lichtbauelement mit
rotationssymmetrischer Lichtstärkeverteilung
für die Beleuchtung und die Gestaltung von
Plätzen, Zufahrten und Eingangsbereichen.
Lichtbauelemente sind Leuchten, die
Außenräume gliedern und strukturieren können.
Sie haben eine orientierende, leitende und
begrenzende Funktion.
Produktbeschreibung
Leuchte besteht aus Aluminiumprofilen,
Aluminiumguss und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Mast aus Aluminium
2 gegenüberliegende Kabeleinführungen
150×50 mm
Anschraubbare Grundplatte ca. 250×250 mm
Montagetür und Anschlusskasten 70 632
zur Durchverdrahtung – für 2 Kabel bis 5 × 4@
mit Schmelzsicherung Neozed D 01 · 6 A
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Dimmbar 1-10 V
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Leuchte: Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schutzklasse I
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Windangriffsfläche: 0,84 m²
Gewicht: 43,0 kg
Instructions for use
Application
LED light building element with rotationally
symmetrical light distribution for lighting and
designing squares, access roads and entrance
areas.
Light building elements are luminaires which
can devide and structure areas in exterior
application. They have a orientating, directing
and demarcating function.
Product description
Luminaire made of aluminium profiles,
aluminium alloy and stainless steel
Clear safety glass
Silicone gasket
Reflector made of pure anodised aluminium
Pole made of aluminium
2 opposing cable entry points 150×50 mm
Screw-on ground plate approx. 250×250 mm
Access door and connection box 70 632
for through-wiring – for 2 cables up to 5 × 4@
with fuse Neozed D 01 · 6 A
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Dimmable 1-10 V
A basic isolation exists between power cable
and control line
Luminaire: Protection class IP 65
Dust-tight and protection against water jets
Safety class I
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Wind catching area: 0.84 m²
Weight: 43.0 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 220
Fiche d'utilisation
Utilisation
Profilé lumineux à LED à répartition lumineuse
à rotation symétrique pour l'éclairage et
l'aménagement de places, de voies d'accès
et d'entrées. Les profilés lumineux sont des
luminaires permettant de définir et de structurer
les espaces extérieurs.
Ils ont une fonction d'orientation, de guidage et
de délimitation.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
profilés en aluminium et acier inoxydable
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Mât en aluminium
2 entrées de câble opposées 150×50 mm
Plaque de stabilisation à visser 250×250 mm
Porte de montage et boîte de connexion
70 632 pour branchement en dérivation
pour 2 câbles max. 5 × 4@
et avec fusible Neozed D 01 · 6 A
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Gradable 1-10 V
Une isolation existe d'origine entre le secteur et
les câbles de commande
Luminaire: Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Classe de protection I
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Prise au vent: 0,84 m²
Poids: 43,0 kg
84 064
IP 65
