BEGA 66 451 Gebrauchsanweisung

05.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

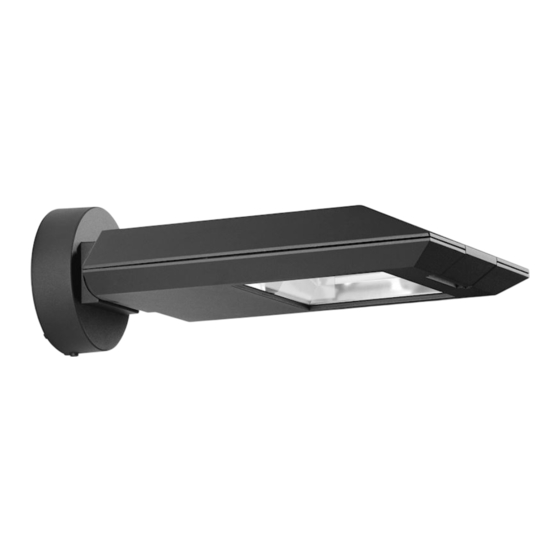

Wandleuchte
Wall luminaire
Applique
25
Ø 5,5
unten
bottom
dessous
85
Gebrauchsanweisung
Anwendung
Wandleuchte mit asymmetrischer
Lichtstärkeverteilung für die räumlich tiefe
Ausleuchtung von Flächen.
Der Anstellwinkel der Leuchte ist auf 0°
oder 15° einstellbar und kann so auf die zu
beleuchtende Fläche ausgerichtet werden.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas entspiegelt
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Werkzeugloser Verschluss
Verstellbares Gelenk für Ausstrahlrichtung
0° oder 15°
Montageplatte mit 2 Befestigungs-
bohrungen ø 5,5 mm · Abstand 85 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 66
Staubdicht und Schutz gegen starkes
Strahlwasser
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,03 m²
Gewicht: 4,2 kg
Instructions for use
Application
Wall luminaire with asymmetrical light
distribution for in-depth illumination of surfaces.
The angle of attack of the luminaire is
adjustable at 0° or 15° and thus can be aligned
to the surface to be illuminated.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Safety glass, antireflection-coated
Silicone gasket
Reflector made of pure anodised aluminium
Toolless closure
Adjustable joint for beam direction 0° or 15°
Mounting plate with 2 fixing
holes ø 5.5 mm · 85 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connecting terminal 2.5@
with plug connection
Earth conductor connection
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI controllable
A basic isolation exists between power cable
and control line
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 66
Dust-tight and protection against strong water
jets
Impact strength IK08
Protection against mechanical
impacts < 5 joule
r – Safety mark
c – Conformity mark
Wind catching area: 0.03 m²
Weight: 4.2 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
15°
Fiche d'utilisation
Utilisation
Applique à répartition lumineuse asymétrique
pour un éclairage puissant sur de larges
surfaces.
L'angle d'inclinaison du luminaire est réglable
sur 0° ou 15° et peut de cette façon être ajustè
sur la surface à éclairer.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité antireflet
Joint silicone
Réflecteur en aluminium pur anodisé
Fermeture sans outil
Rotule réglable pour direction du faisceau
0° ou 15°
Contre-plaque avec 2 trous de fixation
ø 5,5 mm · Entraxe 85 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier 2,5@ avec connecteur embrochable
Raccordement de mise à la terre
®
BEGA Ultimate Driver
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
®
BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 66
Etanche à la poussière et protégé contre les
jets d'eau puissants
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent : 0,03 m²
Poids: 4,2 kg
66 451
r
IP 66
330
410
®
®
®
