BEGA 84 137 Gebrauchsanweisung

14.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

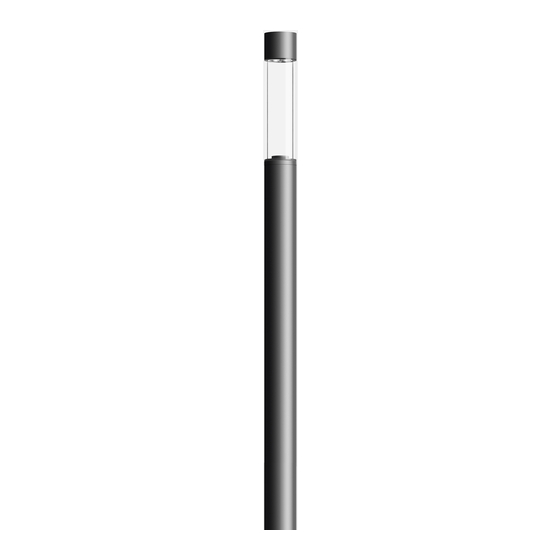

Lichtbauelement
Light building element
Profilé lumineux
Gebrauchsanweisung
Anwendung
Lichtbauelement mit rotationssymmetrischer
Lichtstärkeverteilung für die Beleuchtung und
die Gestaltung von Plätzen, Zufahrten und
Eingangsbereichen.
Lichtbauelemente sind Leuchten, die
Außenräume gliedern und strukturieren können.
Sie haben eine orientierende, leitende und
begrenzende Funktion.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kunststoffzylinder klar mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinst-Aluminium
Mast aus Aluminium
2 gegenüberliegende Kabeleinführungen
150×50 mm
Anschraubbare Grundplatte ca. 250×250 mm
Erdstücklänge 800 mm
Mit eingesetzter Tür aus Aluminiumdruckguss
Vierkant-Türverschluss (SW 8 mm)
Anschlusskasten 70 632
zur Durchverdrahtung – für 2 Kabel bis 5 × 4@
mit Schmelzsicherung Neozed D 01 · 6 A
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-276 V
Im Gleichspannungsbetrieb wird die
LED-Leistung auf 50 % begrenzt
Dimmbar 1-10 V
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Leuchte: Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schutzklasse I
c – Konformitätszeichen
Windangriffsfläche: 1,4 m²
Gewicht: 24,5 kg
Instructions for use
Application
Light building element with rotationally
symmetrical light distribution for lighting and
designing squares, access roads and entrance
areas.
Light building elements are luminaires which
can devide and structure areas in exterior
application. They have a orientating, directing
and demarcating function.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Synthetic diffuser, clear with optical structure
Silicone gasket
Reflector of anodised pure aluminium
Pole made of aluminium
2 opposing cable entry points 150×50 mm
Screw-on ground plate approx. 250×250 mm
Length of anchorage section 800 mm
With inserted door made of die cast aluminium
Square door latch (SW 8 mm)
Connection box 70 632
for through-wiring – for 2 cables up to 5 × 4@
with fuse Neozed D 01 · 6 A
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-276 V
During DC operation the LED power
is reduced to 50 %
Dimmable 1-10 V
A basic isolation exists between power cable
and control line
Luminaire: Protection class IP 65
Dust-tight and protection against water jets
Safety class I
c – Conformity mark
Wind catching area: 1.4 m²
Weight: 24.5 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 135
Fiche d'utilisation
Utilisation
Profilé lumineux à répartition lumineuse
à rotation symétrique, pour l'éclairage et
l'aménagement de places, de voies d'accès
et d'entrées. Les profilés lumineux sont des
luminaires permettant de définir et de structurer
les espaces extérieurs.
Ils ont une fonction d'orientation, de balisage et
de délimitation.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Cylindre synthétique clair à structure optique
Joint silicone
Réflecteur en aluminium pure anodisé
Mât en aluminium
2 entrées de câble opposées 150×50 mm
Plaque de stabilisation à visser 250×250 mm
Partie à enterrer 800 mm
Avec porte fabriquée en fonderie d'alu
Fermeture à vis à quatre pans (SW 8 mm)
Boîte de connexion 70 632 pour branchement
en dérivation pour 2 câbles max. 5 × 4@
et avec fusible Neozed D 01 · 6 A
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-276 V
En utilisant le tension continu le wattage
est réduit à 50 %
Gradable 1-10 V
Une isolation existe d'origine entre le secteur et
les câbles de commande
Luminaire: Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Classe de protection I
c – Sigle de conformité
Prise au vent: 1,4 m²
Poids: 24,5 kg
