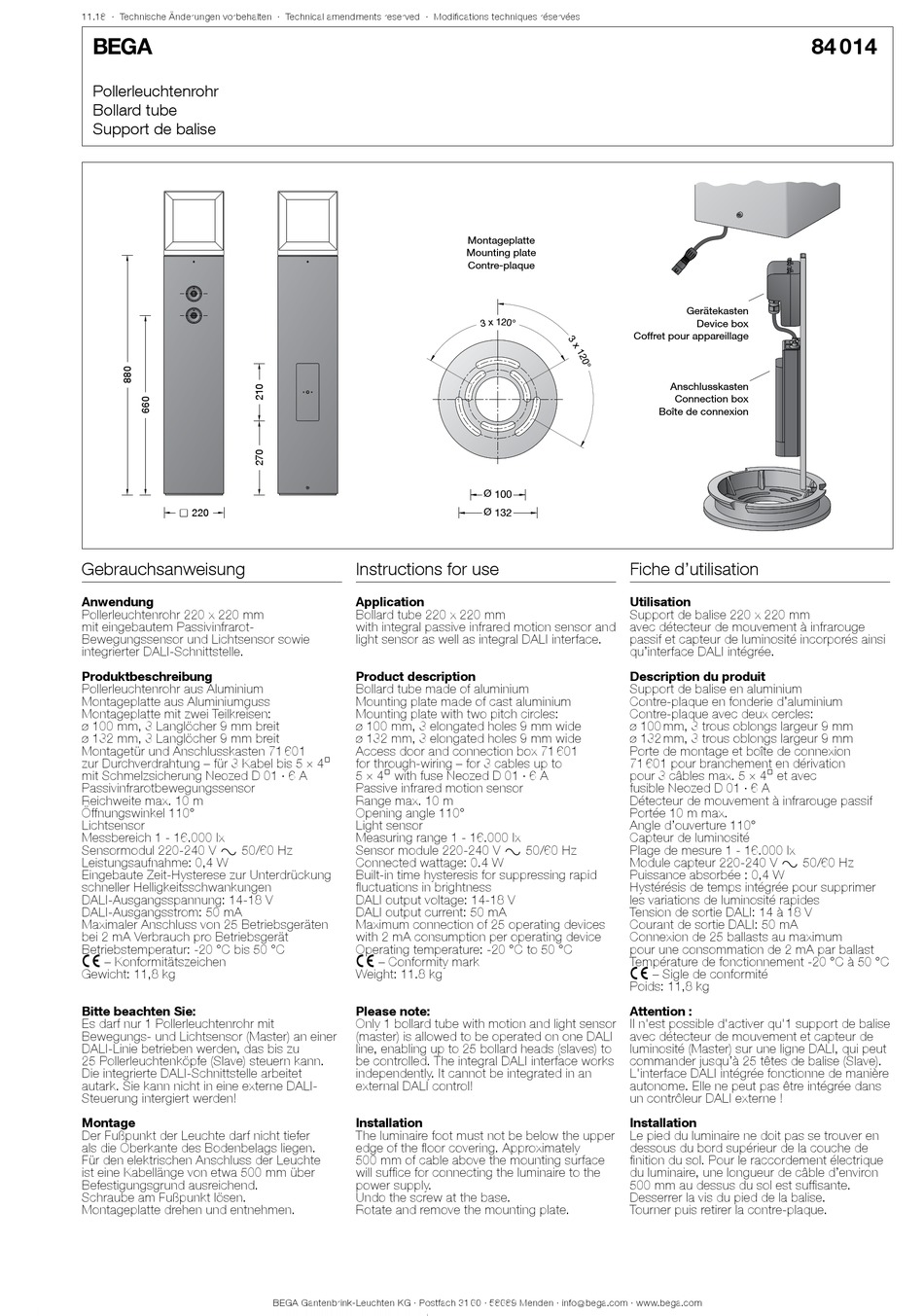

BEGA 84 014 Gebrauchsanweisung

11.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchtenrohr
Bollard tube
Support de balise
220 220
 
Gebrauchsanweisung
Anwendung
Pollerleuchtenrohr 220 x 220 mm
mit eingebautem Passivinfrarot-
Bewegungssensor und Lichtsensor sowie
integrierter DALI-Schnittstelle.
Produktbeschreibung
Pollerleuchtenrohr aus Aluminium
Montageplatte aus Aluminiumguss
Montageplatte mit zwei Teilkreisen:
ø 100 mm, 3 Langlöcher 9 mm breit
ø 132 mm, 3 Langlöcher 9 mm breit
Montagetür und Anschlusskasten 71 601
zur Durchverdrahtung – für 3 Kabel bis 5 × 4@
mit Schmelzsicherung Neozed D 01 · 6 A
Passivinfrarotbewegungssensor
Reichweite max. 10 m
Öffnungswinkel 110°
Lichtsensor
Messbereich 1 - 16.000 lx
Sensormodul 220-240 V y 50/60 Hz
Leistungsaufnahme: 0,4 W
Eingebaute Zeit-Hysterese zur Unterdrückung
schneller Helligkeitsschwankungen
DALI-Ausgangsspannung: 14-18 V
DALI-Ausgangsstrom: 50 mA
Maximaler Anschluss von 25 Betriebsgeräten
bei 2 mA Verbrauch pro Betriebsgerät
Betriebstemperatur: -20 °C bis 50 °C
c – Konformitätszeichen
Gewicht: 11,8 kg
Bitte beachten Sie:
Es darf nur 1 Pollerleuchtenrohr mit
Bewegungs- und Lichtsensor (Master) an einer
DALI-Linie betrieben werden, das bis zu
25 Pollerleuchtenköpfe (Slave) steuern kann.
Die integrierte DALI-Schnittstelle arbeitet
autark. Sie kann nicht in eine externe DALI-
Steuerung intergiert werden!
Montage
Der Fußpunkt der Leuchte darf nicht tiefer
als die Oberkante des Bodenbelags liegen.
Für den elektrischen Anschluss der Leuchte
ist eine Kabellänge von etwa 500 mm über
Befestigungsgrund ausreichend.
Schraube am Fußpunkt lösen.
Montageplatte drehen und entnehmen.
Instructions for use
Application
Bollard tube 220 x 220 mm
with integral passive infrared motion sensor and
light sensor as well as integral DALI interface.
Product description
Bollard tube made of aluminium
Mounting plate made of cast aluminium
Mounting plate with two pitch circles:
ø 100 mm, 3 elongated holes 9 mm wide
ø 132 mm, 3 elongated holes 9 mm wide
Access door and connection box 71 601
for through-wiring – for 3 cables up to
5 × 4@ with fuse Neozed D 01 · 6 A
Passive infrared motion sensor
Range max. 10 m
Opening angle 110°
Light sensor
Measuring range 1 - 16.000 lx
Sensor module 220-240 V y 50/60 Hz
Connected wattage: 0.4 W
Built-in time hysteresis for suppressing rapid
fluctuations in brightness
DALI output voltage: 14-18 V
DALI output current: 50 mA
Maximum connection of 25 operating devices
with 2 mA consumption per operating device
Operating temperature: -20 °C to 50 °C
c – Conformity mark
Weight: 11.8 kg
Please note:
Only 1 bollard tube with motion and light sensor
(master) is allowed to be operated on one DALI
line, enabling up to 25 bollard heads (slaves) to
be controlled. The integral DALI interface works
independently. It cannot be integrated in an
external DALI control!
Installation
The luminaire foot must not be below the upper
edge of the floor covering. Approximately
500 mm of cable above the mounting surface
will suffice for connecting the luminaire to the
power supply.
Undo the screw at the base.
Rotate and remove the mounting plate.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Coffret pour appareillage
Ø 100
Ø 132
Fiche d'utilisation
Utilisation
Support de balise 220 x 220 mm
avec détecteur de mouvement à infrarouge
passif et capteur de luminosité incorporés ainsi
qu'interface DALI intégrée.
Description du produit
Support de balise en aluminium
Contre-plaque en fonderie d'aluminium
Contre-plaque avec deux cercles:
ø 100 mm, 3 trous oblongs largeur 9 mm
ø 132 mm, 3 trous oblongs largeur 9 mm
Porte de montage et boîte de connexion
71 601 pour branchement en dérivation
pour 3 câbles max. 5 × 4@ et avec
fusible Neozed D 01 · 6 A
Détecteur de mouvement à infrarouge passif
Portée 10 m max.
Angle d'ouverture 110°
Capteur de luminosité
Plage de mesure 1 - 16.000 lx
Module capteur 220-240 V y 50/60 Hz
Puissance absorbée : 0,4 W
Hystérésis de temps intégrée pour supprimer
les variations de luminosité rapides
Tension de sortie DALI: 14 à 18 V
Courant de sortie DALI: 50 mA
Connexion de 25 ballasts au maximum
pour une consommation de 2 mA par ballast
Température de fonctionnement -20 °C à 50 °C
c – Sigle de conformité
Poids: 11,8 kg
Attention :
Il n'est possible d'activer qu'1 support de balise
avec détecteur de mouvement et capteur de
luminosité (Master) sur une ligne DALI, qui peut
commander jusqu'à 25 têtes de balise (Slave).
L'interface DALI intégrée fonctionne de manière
autonome. Elle ne peut pas être intégrée dans
un contrôleur DALI externe !
Installation
Le pied du luminaire ne doit pas se trouver en
dessous du bord supérieur de la couche de
finition du sol. Pour le raccordement électrique
du luminaire, une longueur de câble d'environ
500 mm au dessus du sol est suffisante.
Desserrer la vis du pied de la balise.
Tourner puis retirer la contre-plaque.
84 014
Gerätekasten
Device box
Anschlusskasten
Connection box
Boîte de connexion
