Svenska, Installatörshandbok - PCS 44
Allmänt
Detta tillbehör används då NIBE F1145/F1245 installe-
ras i en anläggning med frikyla.
Innehåll
1 st Pump
2 st Avstängningsventil
1 st Backventil
1 st Shuntventil med ställdon
2 st Temperaturgivare
1 st Isoleringstejp
4 st Buntband
2 st Utbytespackning
2 st Värmeledningspasta
1 st Aluminiumtejp
1 st Kit för tillbehörskort

Tekniska data

PCS44
Dimension på shuntventilen
Tryckfall vid 2,0 l/s
KV-värde på shuntventilen
Dimension på backventilen
Dimension på avstängningsventilen
inlopp
Dimension på avstängningsventilen
utlopp
DN25
kPa 9 (0,09)
(bar)
11
1 1/4'' G32
mm Ø 15
mm Ø 22

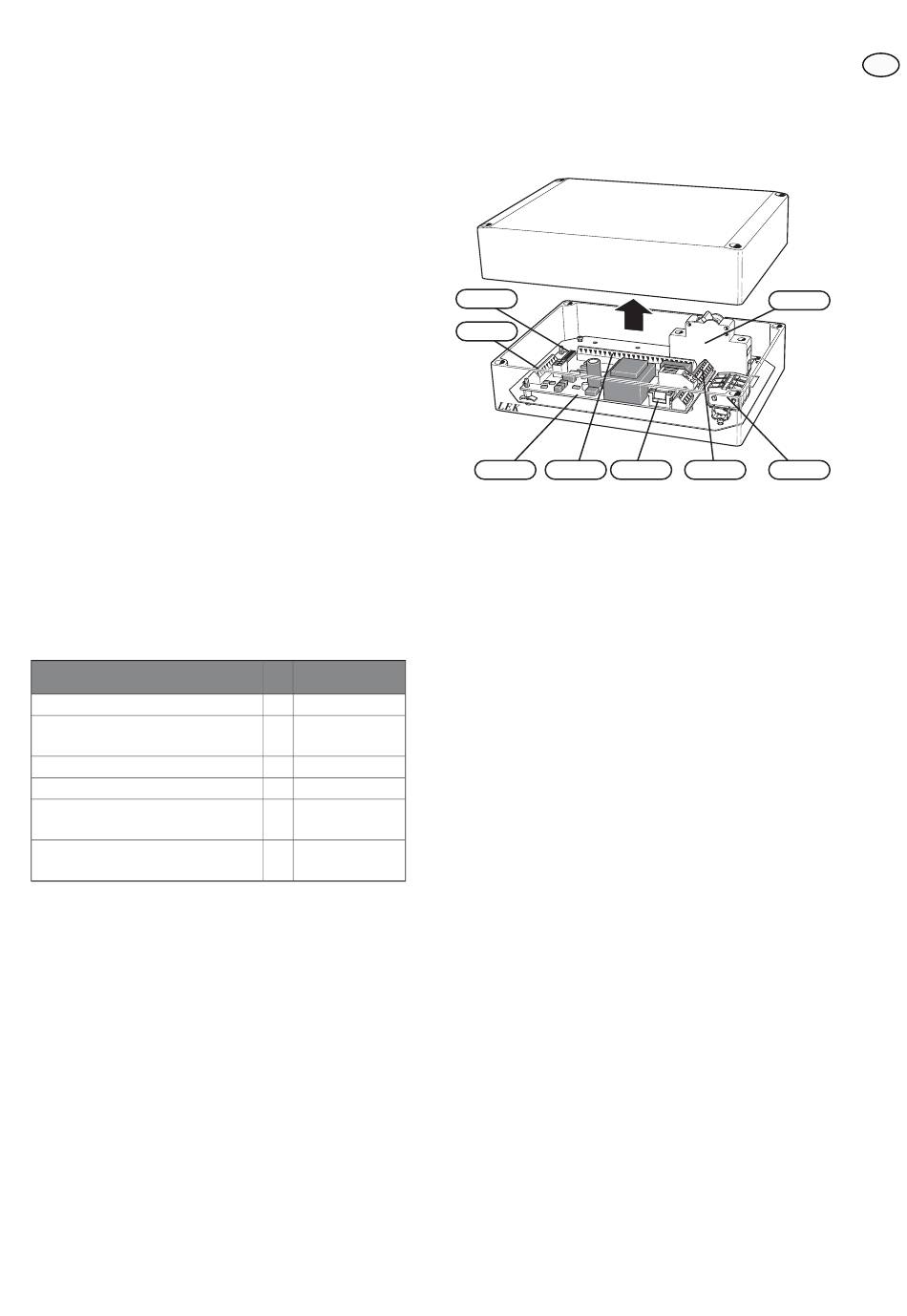

Komponentplacering
AA5-S2
AA5-X4
AA5 AA5-X2 AA5-F1
Elkomponenter
FA1 Automatsäkring, 10A
X1 Anslutningsplint, spänningsmatning
AA5 Tillbehörskort
AA5-X2 Anslutningsplint, givare och extern blocke-
ring
AA5-X4 Anslutningsplint, kommunikation
AA5-X9 Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-S2 DIP-switch
AA5-F1 Finsäkring, T4AH250V
Beteckningar i komponentplacering enligt standard
IEC 81346-1 och 81346-2.
FA1
AA5-X9 X1
