IHB 2037-1
631017
PCS 44
SE
Installatörshandbok
Passiv kyla
GB
Installer manual
Passive cooling
DE
Installateurhandbuch
Passive Kälte
FI
Asentajan käsikirja
Passiivinen jäähdytys
loading

Verwandte Anleitungen für Nibe PCS 44

Inhaltszusammenfassung für Nibe PCS 44

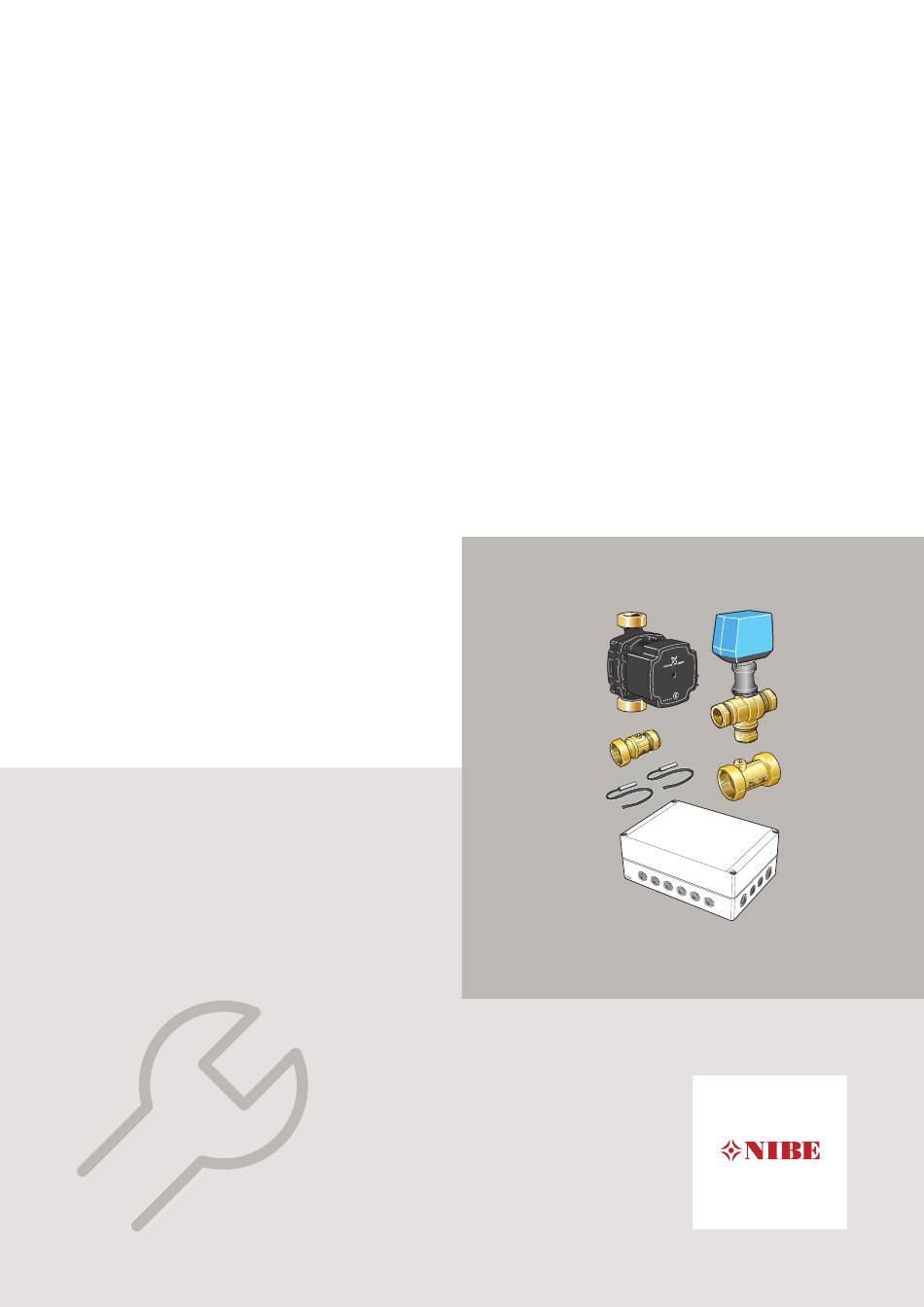

  • Seite 1 IHB 2037-1 631017 PCS 44 Installatörshandbok Passiv kyla Installer manual Passive cooling Installateurhandbuch Passive Kälte Asentajan käsikirja Passiivinen jäähdytys...
  • Seite 2 S-series F-series S1255 Svenska Svenska English English Deutsch Deutsch Suomi Suomi...

  • Seite 3: Inhaltsverzeichnis

    Programinställningar Tekniska uppgifter English Important information General Pipe connections Outline diagram Electrical connection Program settings Technical data Deutsch Wichtige Informationen Allgemeines Rohranschluss Prinzipskizze Elektrischer Anschluss Programmeinstellungen Technische Daten Suomi Tärkeää Yleistä Putkiliitäntä Periaatekaavio Sähköasennukset Ohjelman asetukset Tekniset tiedot PCS 44...

  • Seite 33: Deutsch

    Deutsch PCS 44 muss über einen allpoligen Schalter Wichtige installiert werden. Der Kabelquerschnitt muss der verwendeten Absicherung entsprechend Informationen dimensioniert sein. Ein beschädigtes Stromversorgungskabel SICHERHEITSINFORMATIONEN darf nur von NIBE, dem Servicebeauftragten In diesem Handbuch werden Installations- und Service- oder befugtem Personal ausgetauscht wer- vorgänge beschrieben, die von Fachpersonal auszufüh-...

  • Seite 34: Allgemeines

    Allgemeines ACHTUNG! Dieses Zubehör besteht aus einem freistehenden elek- Die Wahl der Schrauben richtet sich nach dem trischen Regelgerät und wird verwendet, wenn NIBE Untergrund, auf dem die Montage erfolgt. S1155/S1255 in einer Anlage mit freier Kühlung installiert wird. Das Kühlsystem ist mit dem Wärmequellenkreis der Wärmepumpe verbunden, wobei die Kältezufuhr vom...

  • Seite 35: Position Der Komponenten Des Axc-Moduls (Aa25)

    AA5-S2 AA5-X10 AA5-X2 AA5-X9 AA25-FC1 AA25-X1 ELEKTRISCHE KOMPONENTEN Zubehörplatine AA5-S2 DIP-Schalter AA5-X2 Anschlussleiste, Eingänge AA5-X4 Anschlussklemme für Kommunika- tionsleitung AA5-X9 Anschlussklemme, Ausgänge AA5-X10 Anschlussklemme, Umschaltventil AA25-FC1 Sicherungsautomat AA25-X1 Anschlussklemme, Spannungsversorgung Bezeichnungen gemäß Standard EN 81346-2. PCS 44 S-series | DE...

  • Seite 36: Rückschlagventil, Mischventil Und Umwälzpumpe

    RÜCKSCHLAGVENTIL, MISCHVENTIL UND Rohranschluss UMWÄLZPUMPE • Montieren Sie das mitgelieferte Rückschlagventil ALLGEMEINES (RM5) zwischen zwei T-Rohranschlüssen an PCS 44 Um eine Kondensatbildung zu vermeiden, müssen nahe an der Wärmepumpe am Wärmequelleneingang Rohrleitungen und andere kalte Oberflächen mit diffusi- (siehe Prinzipskizze).

  • Seite 37: Einstellung Der Umwälzpumpe

    Sie wählen zwischen 5 unterschiedlichen Umwälzpum- peneinstellungen aus: • selbstregulierender proportionaler Druck (PPAA) • selbstregulierender konstanter Druck (CPAA) • proportionaler Druck (PP) • konstanter Druck (CP) • konstante Kurve (CC). Die werksseitige Voreinstellung der Umwälzpumpe ist PP, Drehzahl 2. PCS 44 S-series | DE...
  • Seite 38 Kapazität Umwälzpumpe (CPAA) Druck Tryck Druck Tryck (kPa) (kPa) Fluss Fluss Flöde Flöde (l/s) (l/s) Leistung Umwälzpumpe (PPAA) Leistung Umwälzpumpe (CPAA) Leistung Effekt Leistung Effekt Fluss Fluss Flöde Flöde (l/s) (l/s) Einstellung LED-Anzeige Einstellung LED-Anzeige PPAA CPAA PCS 44 S-series | DE...
  • Seite 39 (kPa) Fluss Fluss Flöde Flöde (l/s) (l/s) Leistung Umwälzpumpe (PP) Leistung Umwälzpumpe (CP) Leistung Effekt Leistung Effekt Fluss Fluss Flöde Flöde (l/s) (l/s) Pumpendreh- LED-Anzeige Pumpendreh- LED-Anzeige zahl PP zahl CP Werksseitige Voreinstellung der Umwälzpumpe PCS 44 S-series | DE...
  • Seite 40 Zu niedrige Versorgungs- spannung. Kontrollieren Sie die Versorgungsspannung. Elektrischer Fehler. Kontrol- lieren Sie die Versorgungs- spannung oder ersetzen Sie die Umwälzpumpe. Fluss Flöde (l/s) Leistung Umwälzpumpe (CC) Leistung Effekt Fluss Flöde (l/s) Pumpendreh- LED-Anzeige zahl CC PCS 44 S-series | DE...

  • Seite 41: Prinzipskizze

    EP44 PCS 44 AA25 AXC-Modul BT64 Vorlauffühler, Kühlung BT65 Rücklauffühler, Kühlung GP10 Umwälzpumpe, Kühlung QN18 Mischventil Kühlung Rückschlagventil Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. -EB100 -EP44 -AA25 -GP10 -BT64 -QN18 -RM1 -BT65 PCS 44 S-series | DE...

  • Seite 42: Übersicht Zubehörplatine (Aa5)

    0,5 mm² bis zu 50 m betragen, z.B. EKKX, LiYY o.s.ä. oder sind bereits Zubehöreinheiten installiert, sind die folgenden Anweisungen zu befolgen. • PCS 44 muss über einen allpoligen Schalter installiert werden. Der Kabelquerschnitt muss der verwendeten Die erste Zubehörplatine ist direkt mit der Wärmepum- Absicherung entsprechend dimensioniert sein.

  • Seite 43: Relaisausgang Für Kühlmodusanzeige

    Relais (max. 2 A) an der Eingangsplatine (AA3), An- schlussklemme X7 besteht die Möglichkeit für eine ex- terne Kühlmodusanzeige. Wenn die Kühlmodusanzeige mit der Anschlussklemme X7 verbunden wird, muss dies in Menü 7.4 ausgewählt werden. PCS 44 S-series | DE...

  • Seite 44: Programmeinstellungen

    Programmeinstellungen TIP! Bevor Sie eine erneute Einstellung vornehmen, Die Programmeinstellung von PCS 44 kann per Startas- sollten mindestens 24 Stunden verstreichen, sistent oder direkt im Menüsystem vorgenommen damit sich die Temperaturen stabilisieren kön- werden. nen. STARTASSISTENT Wenn bei kalten Witterungsbedingungen die Raumtemperatur zu niedrig ist, erhöhen Sie...

  • Seite 45: Menü 7.1.7 - Kühlung

    Raumtemperatur über die gewünschte Temperatur steigen darf, bevor die Anlage in den Kühl- RL begrenzen, Kühlung: Wenn diese Funktion aktiviert betrieb schaltet. ist, wird die Temperatur so geregelt, dass die gewünsch- te Luftfeuchtigkeit (RL) erreicht wird. PCS 44 S-series | DE...

  • Seite 46: Menü 7.5.3-Zwangssteuerung

    Schutzfunktionen sind jedoch aktiv. HINWEIS! Die Zwangssteuerung wird nur bei einer Stö- rungssuche genutzt. Durch eine anderweitige Nutzung der Funktion können Komponenten in der Anlage beschädigt werden. ACHTUNG! Siehe auch Installateurhandbuch für die Wär- mepumpe. PCS 44 S-series | DE...

  • Seite 47: Technische Daten

    Abmessung Mischventil DN25 Druckverlust bei 2,0 l/s kPa (Bar) 9 (0,09) KV-Wert des Mischventils Größe des Rückschlagventils 1 1/4'' G32 Einlassgröße des Absperrventils Ø 15 Auslassgröße des Absperrventils Ø 22 Nennspannung 230V~ 50Hz Art.nr. 067 296 PCS 44 S-series | DE...

  • Seite 62: Wiring Diagram

    WIRING DIAGRAM PCS 44...
  • Seite 64 Programinställningar Tekniska uppgifter English Important information General Pipe connections Outline diagram Electrical connection Program settings Technical data Deutsch Wichtige Informationen Allgemeines Rohranschluss Prinzipskizze Elektrischer Anschluss Programmeinstellungen Technische Daten Suomi Tärkeää Yleistä Putkiliitäntä Periaatekaavio Sähköasennukset Ohjelman asetukset Tekniset tiedot PCS 44...

  • Seite 89: Deutsch

    Deutsch PCS 44 muss über einen allpoligen Schalter Wichtige installiert werden. Der Kabelquerschnitt muss der verwendeten Absicherung entsprechend Informationen dimensioniert sein. Ein beschädigtes Stromversorgungskabel SICHERHEITSINFORMATIONEN darf nur von NIBE, dem Servicebeauftragten In diesem Handbuch werden Installations- und Service- oder befugtem Personal ausgetauscht wer- vorgänge beschrieben, die von Fachpersonal auszufüh-...

  • Seite 90: Allgemeines

    ACHTUNG! Dieses Zubehör besteht aus einem freistehenden elek- Die Wahl der Schrauben richtet sich nach dem trischen Regelgerät und wird verwendet, wenn NIBE in Untergrund, auf dem die Montage erfolgt. einer Anlage mit freier Kühlung installiert wird. Das Kühlsystem ist mit dem Wärmequellenkreis der Wärmepumpe verbunden, wobei die Kältezufuhr vom...
  • Seite 91 AA5-S2 AA5-X10 AA5-X2 AA5-X9 AA25-FC1 AA25-X1 ELEKTRISCHE KOMPONENTEN Zubehörplatine AA5-S2 DIP-Schalter AA5-X2 Anschlussleiste, Eingänge AA5-X4 Anschlussklemme für Kommunika- tionsleitung AA5-X9 Anschlussklemme, Ausgänge AA5-X10 Anschlussklemme, Umschaltventil AA25-FC1 Sicherungsautomat AA25-X1 Anschlussklemme, Spannungsversorgung Bezeichnungen gemäß Standard EN 81346-2. PCS 44 F-series | DE...

  • Seite 92: Rohranschluss

    RÜCKSCHLAGVENTIL, MISCHVENTIL UND Rohranschluss UMWÄLZPUMPE • Montieren Sie das mitgelieferte Rückschlagventil ALLGEMEINES (RM5) zwischen zwei T-Rohranschlüssen an PCS 44 Um eine Kondensatbildung zu vermeiden, müssen nahe an der Wärmepumpe am Wärmequelleneingang Rohrleitungen und andere kalte Oberflächen mit diffusi- (siehe Prinzipskizze).
  • Seite 93 Sie wählen zwischen 5 unterschiedlichen Umwälzpum- peneinstellungen aus: • selbstregulierender proportionaler Druck (PPAA) • selbstregulierender konstanter Druck (CPAA) • proportionaler Druck (PP) • konstanter Druck (CP) • konstante Kurve (CC). Die werksseitige Voreinstellung der Umwälzpumpe ist PP, Drehzahl 2. PCS 44 F-series | DE...
  • Seite 94 Kapazität Umwälzpumpe (CPAA) Druck Tryck Druck Tryck (kPa) (kPa) Fluss Fluss Flöde Flöde (l/s) (l/s) Leistung Umwälzpumpe (PPAA) Leistung Umwälzpumpe (CPAA) Leistung Effekt Leistung Effekt Fluss Fluss Flöde Flöde (l/s) (l/s) Einstellung LED-Anzeige Einstellung LED-Anzeige PPAA CPAA PCS 44 F-series | DE...
  • Seite 95 (kPa) Fluss Fluss Flöde Flöde (l/s) (l/s) Leistung Umwälzpumpe (PP) Leistung Umwälzpumpe (CP) Leistung Effekt Leistung Effekt Fluss Fluss Flöde Flöde (l/s) (l/s) Pumpendreh- LED-Anzeige Pumpendreh- LED-Anzeige zahl PP zahl CP Werksseitige Voreinstellung der Umwälzpumpe PCS 44 F-series | DE...

  • Seite 96: Prinzipskizze

    Vorlauffühler, Kühlung BT65 Rücklauffühler, Kühlung GP10 Umwälzpumpe, Kühlung QN18 Mischventil Kühlung Rückschlagventil Bezeichnungen der Komponentenpositionen gemäß Fluss Flöde Standard IEC 81346-1 und 81346-2. (l/s) -EB100 Pumpendreh- LED-Anzeige zahl CC -EP44 -AA25 -GP10 -BT64 -QN18 -RM1 -BT65 PCS 44 F-series | DE...

  • Seite 97: Elektrischer Anschluss

    Zubehöreinheiten installiert, sind die 0,5 mm² bis zu 50 m betragen, z.B. EKKX, LiYY o.s.ä. folgenden Anweisungen zu befolgen. • PCS 44 muss über einen allpoligen Schalter installiert Die erste Zusatzplatine ist direkt mit der Wärmepumpen- werden. Der Kabelquerschnitt muss der verwendeten anschlussklemme AA3-X4 zu verbinden.
  • Seite 98 Per Relaisfunktion über ein potenzialfrei wechselndes Relais (max. 2 A) an der Eingangsplatine (AA3), An- schlussklemme X7 besteht die Möglichkeit für eine ex- terne Kühlmodusanzeige. Wenn die Kühlmodusanzeige mit der Anschlussklemme X7 verbunden wird, muss dies in Menü 5.4 PCS 44 F-series | DE...

  • Seite 99: Programmeinstellungen

    MENÜ 5.6-ZWANGSSTEUERUNG Programmeinstellungen Zwangssteuerung der verschiedenen Komponenten in der Wärmepumpe und der einzelnen Zubehöreinheiten, Die Programmeinstellung von PCS 44 kann per Startas- die eventuell angeschlossen sind. sistent oder direkt im Menüsystem vorgenommen werden. EQ1-AA5-K1: Aktivierung der Umwälzpumpe (GP10). EQ1-AA5-K2: Signal (schließen) an Mischventil (QN18).

  • Seite 100: Technische Daten

    Abmessung Mischventil DN25 Druckverlust bei 2,0 l/s kPa (Bar) 9 (0,09) KV-Wert des Mischventils Größe des Rückschlagventils 1 1/4'' G32 Einlassgröße des Absperrventils Ø 15 Auslassgröße des Absperrventils Ø 22 Nennspannung 230V~ 50Hz Art.nr. 067 296 PCS 44 F-series | DE...
  • Seite 113 WIRING DIAGRAM PCS 44...
