Nibe PCS 44 Installateurhandbuch Seite 29

24 23 22 21 20 19 18 17 16
-X8
-X2
-X4
1
2
3
4
5
6
7
8

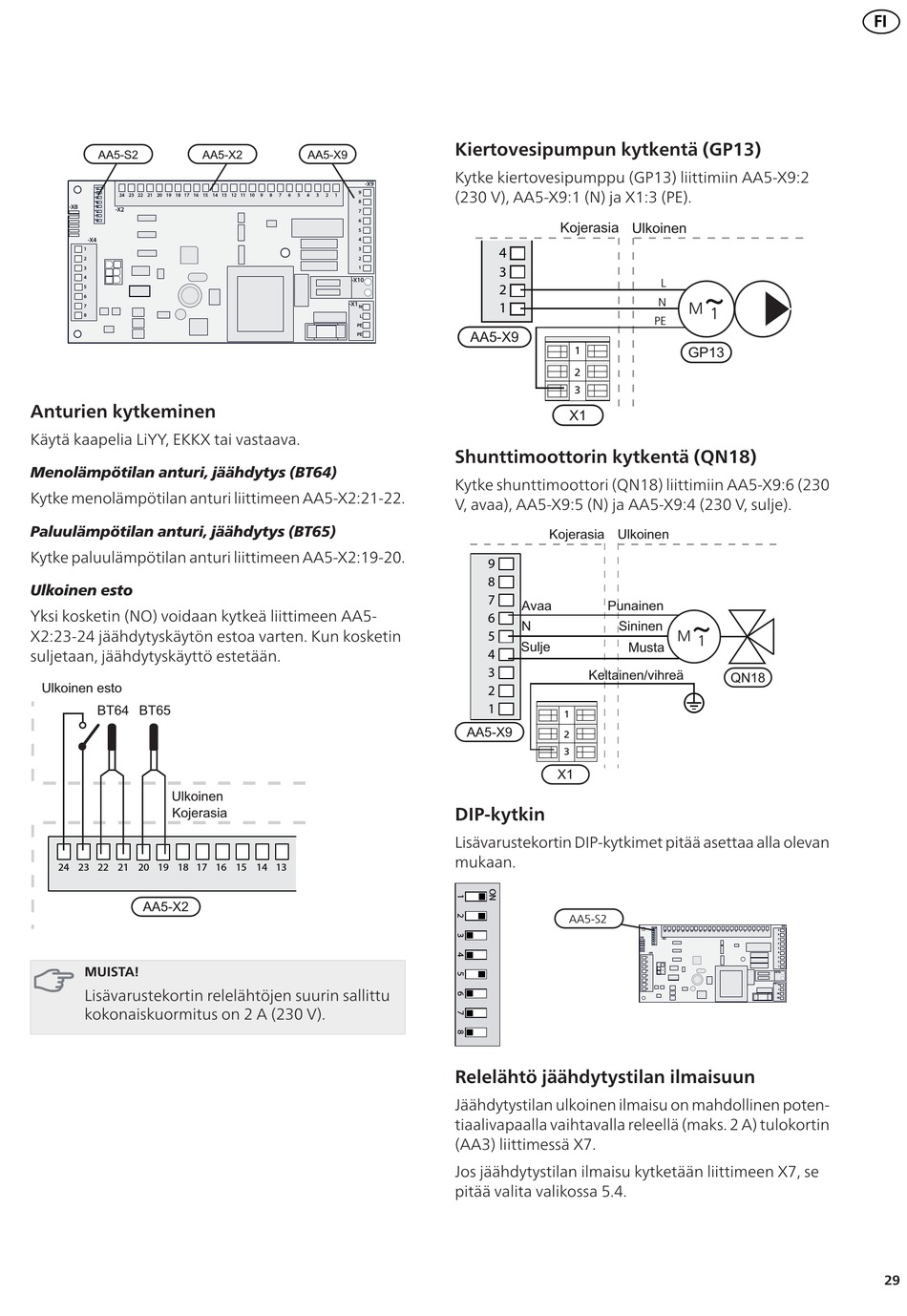

Anturien kytkeminen
Käytä kaapelia LiYY, EKKX tai vastaava.
Menolämpötilan anturi, jäähdytys (BT64)
Kytke menolämpötilan anturi liittimeen AA5-X2:21-22.
Paluulämpötilan anturi, jäähdytys (BT65)
Kytke paluulämpötilan anturi liittimeen AA5-X2:19-20.
Ulkoinen esto
Yksi kosketin (NO) voidaan kytkeä liittimeen AA5-
X2:23-24 jäähdytyskäytön estoa varten. Kun kosketin
suljetaan, jäähdytyskäyttö estetään.
24 23 22 21 20 19 18 17
MUISTA!
Lisävarustekortin relelähtöjen suurin sallittu
kokonaiskuormitus on 2 A (230 V).
-X9
9
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
16 15 14 13
Kiertovesipumpun kytkentä (GP13)
Kytke kiertovesipumppu (GP13) liittimiin AA5-X9:2
(230 V), AA5-X9:1 (N) ja X1:3 (PE).
4
3
2
1
1
2
3
Shunttimoottorin kytkentä (QN18)
Kytke shunttimoottori (QN18) liittimiin AA5-X9:6 (230
V, avaa), AA5-X9:5 (N) ja AA5-X9:4 (230 V, sulje).
9
8
7
6
5
4
3
2
1
1
2
3
DIP-kytkin
Lisävarustekortin DIP-kytkimet pitää asettaa alla olevan
mukaan.
AA5-S2
Relelähtö jäähdytystilan ilmaisuun
Jäähdytystilan ulkoinen ilmaisu on mahdollinen poten-
tiaalivapaalla vaihtavalla releellä (maks. 2 A) tulokortin
(AA3) liittimessä X7.
Jos jäähdytystilan ilmaisu kytketään liittimeen X7, se
pitää valita valikossa 5.4.
L
N
PE
-X9
9
24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
8
-X8
-X2
7
6
5
-X4
4
1 3
2 2
3 1
4 -X10
5
6
-X1
7 N
8
L
PE
PE
FI
29
