Außengerät
1. Nehmen Sie die vordere Klappe ab. Nehmen Sie das Luftaustrittsgitter nicht ab.
2. Betätigen Sie den Schalter um den Strom anzuschalten.

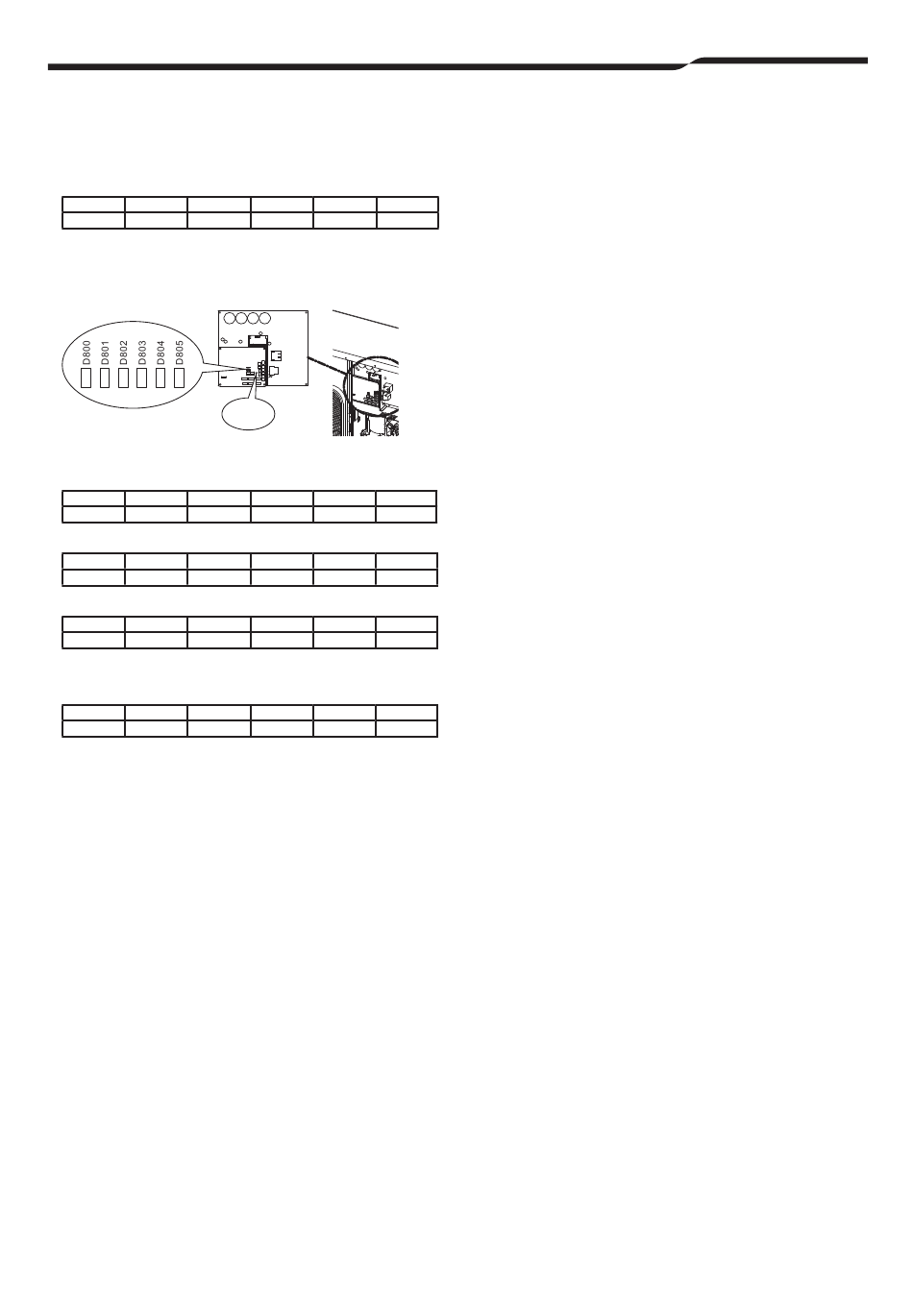

In dem anfänglichen LED-Display-Status leuchtet D805 wie unten angezeigt.
○ : EIN, ● : AUS, ⌾ : Schnelles Blinken (5 Mal/Sek.),
D800 D801 D802
● ● ●
Stellen Sie alle Indoor-Einheiten, die mit der Outdoor-Einheit verbunden sind
im Kühlmodus an.
Der Prüfprozess kann nicht bis zu Ende durchgeführt werden, wenn der Kühl-
modus nicht in jeder Indoor-Einheit läuft.
LED
3. Halten Sie SW801 für mindestens 5 Sekunden gedrückt und prüfen Sie, dass
D800 leuchtet und D804 blinkt (1 Mal/Sek.).
D800 D801 D802
○ ● ●
4. Drücken Sie SW801 1 Mal. Dann blinkt D804 (5 Mal/Sek.).
D800 D801 D802
○ ● ●
5. Drücken Sie SW802 1 Mal. Dann blinkt D805 (5 Mal/Sek.).
D800 D801 D802
○ ● ●
6. Halten Sie SW802 für mindestens 5 Sekunden nach gedrückt. Dann startet der
Kühlmodus der Outdoor-Einheit.
(Das Display bleibt während des Sammelvorgangs der Kältemittel.)
D800 D801 D802
○ ● ●
7. Schließen Sie den Ventilschaft des Betriebsventils an der Seite mit der Flüssig-
keit.
8. Stellen Sie sicher, dass die Anzeige des Manometers –101 kPa
(–76 cmHg) anzeigt
9. Schließen Sie den Ventilschaft des Betriebsventils an der Seite mit dem Gas.
10. Der Sammelvorgang des Kältemittels dauert maximal 10 Minuten. Nach dem
Ende des Sammelvorgangs sollten SIe den Vorgang aller
Indoor-Einheiten sofort beenden.
(In manchen Fällen springt der Kompressor erneut an.)
11. Wenn Sie den Vorgang von SW801 und SW802 noch einmal beginnen möch-
ten, drücken Sie SW801 und SW802 gleichzeitig für 5 Sekunden (Es wird auf
die Anfangsbedingung von 3 zurückgesetzt.)
Führen Sie diese Operation jedoch nicht während der Sammlung der Kältemit-
tel durch.
Für den Fall, dass die Sammlung durch den Betrieb gestoppt wird, beginnen
Sie den Kältemittelsammelvorgang erneut.
◇ : Langsames Blinken (1 Mal/Sek.),
D803 D804 D805
● ● ○
SW801
D803 D804 D805
● ◇ ●
D803 D804 D805
● ⌾ ●
D803 D804 D805
● ⌾ ⌾
D803 D804 D805
● ◇ ○
