8
Den Ausgangsspannungen sind folgende Werte der Partikelmassenkonzentration (mg/m
zugeordnet:
Unterer Bereich:
Oberer Bereich:

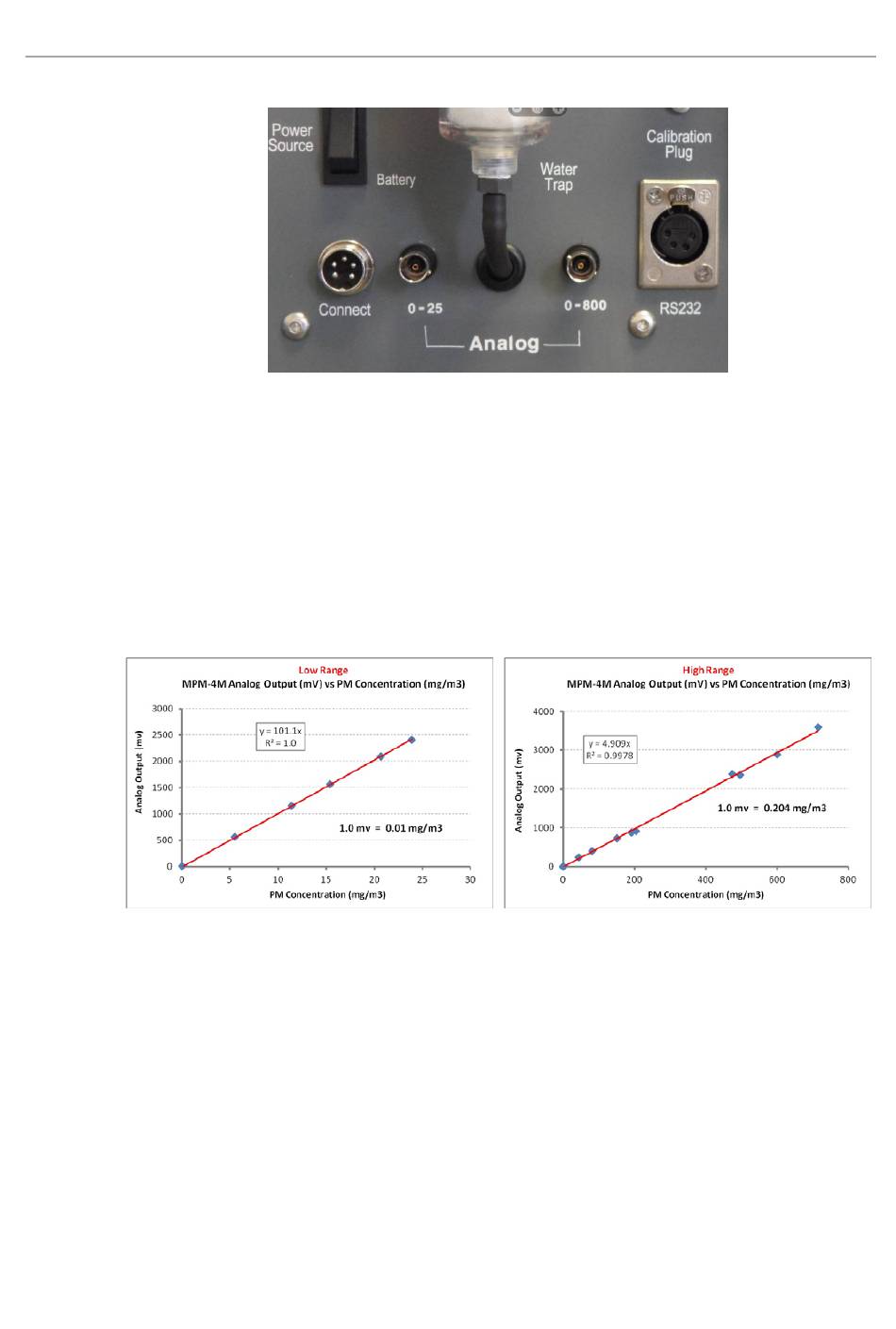

Die Kurve Spannung-Partikelkonzentration ist linear (siehe Diagramme unten). Die Messdaten
wurden ermittelt durch Messung der Ausgangsspannung bei Anzeige des jeweiligen Werts der
Partikelkonzentration. Auf dieses Verfahren können einige kleinere Abweichungen aufgrund
stetiger geringer Fluktuation in der Partikelmassenkonzentration zurückgeführt werden.
Abb. 4: Spannung gegen PM-Konzentration (mg/m
3.8
Fernsteuerung (Optional)
Wurde eine optional erhältliche Kabelfernsteuerung mitgeliefert, so kann diese an den 4-Pin
Gewindeanschluss unten rechts auf der Frontplatte angeschlossen werden. Der Anschluss ist
codiert, um die richtige Ausrichtung zu gewährleisten. Die Fernsteuerung kann die Funktion der
ENTER-Taste auf der Frontplatte übernehmen und erleichtert so Tests durch eine einzelne
Person, da das Gerät vom Steuer des getesteten Fahrzeug oder Geräts aus betrieben werden
kann.
BA314001-de
Abb. 3: Analoganschlüsse auf der Rückwand
3
0-25 mg/m
1.0mV = 0.01 mg/m
3
0-800 mg/m
1.0mV = 0.2 mg/m
3
3
3
), unterer und oberer Bereich
3
)
