6
3

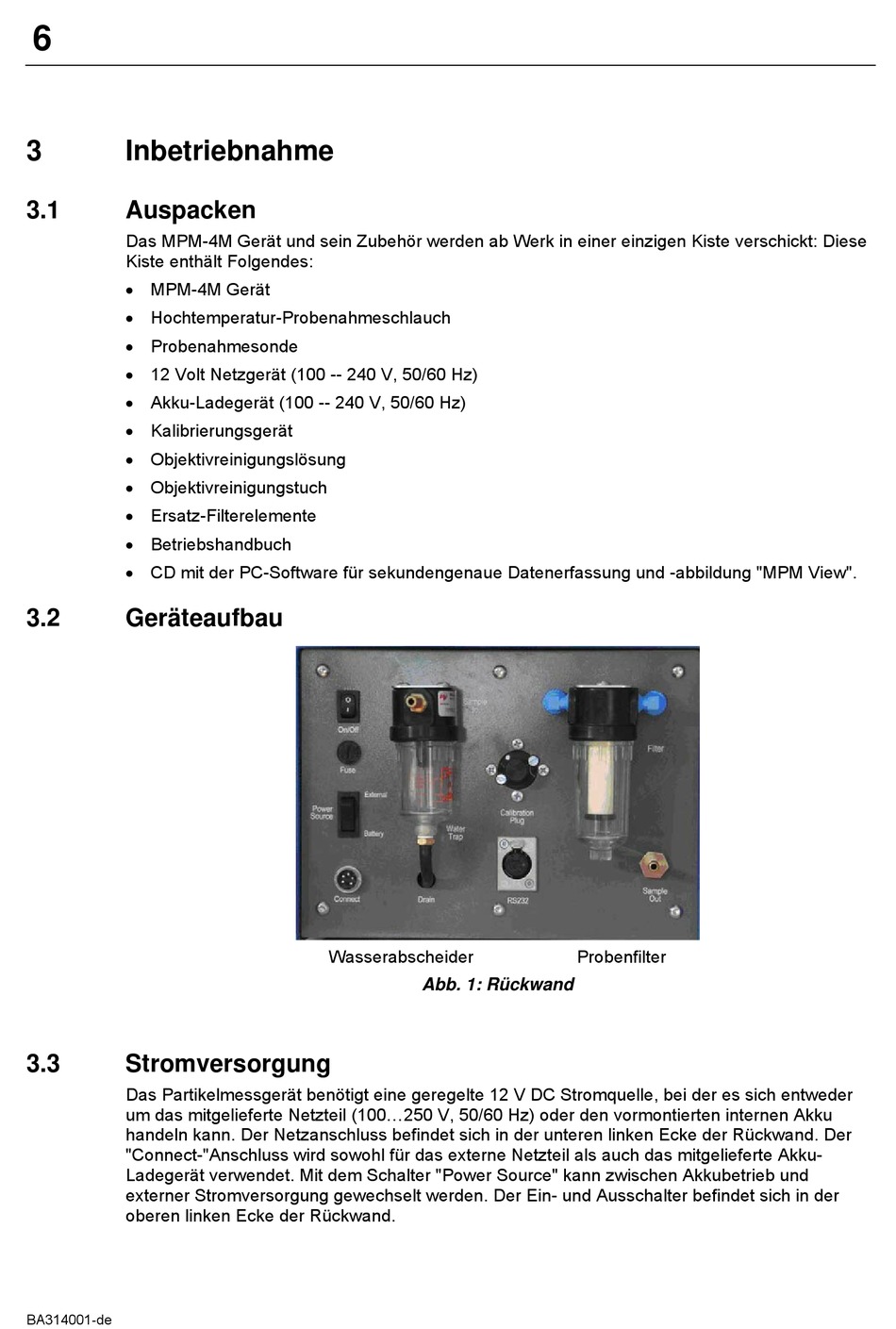

Inbetriebnahme
3.1
Auspacken
Das MPM-4M Gerät und sein Zubehör werden ab Werk in einer einzigen Kiste verschickt: Diese
Kiste enthält Folgendes:
MPM-4M Gerät
Hochtemperatur-Probenahmeschlauch
Probenahmesonde
12 Volt Netzgerät (100 -- 240 V, 50/60 Hz)
Akku-Ladegerät (100 -- 240 V, 50/60 Hz)
Kalibrierungsgerät
Objektivreinigungslösung
Objektivreinigungstuch
Ersatz-Filterelemente
Betriebshandbuch
CD mit der PC-Software für sekundengenaue Datenerfassung und -abbildung "MPM View".
3.2
Geräteaufbau
3.3
Stromversorgung
Das Partikelmessgerät benötigt eine geregelte 12 V DC Stromquelle, bei der es sich entweder
um das mitgelieferte Netzteil (100...250 V, 50/60 Hz) oder den vormontierten internen Akku
handeln kann. Der Netzanschluss befindet sich in der unteren linken Ecke der Rückwand. Der
"Connect-"Anschluss wird sowohl für das externe Netzteil als auch das mitgelieferte Akku-
Ladegerät verwendet. Mit dem Schalter "Power Source" kann zwischen Akkubetrieb und
externer Stromversorgung gewechselt werden. Der Ein- und Ausschalter befindet sich in der
oberen linken Ecke der Rückwand.
BA314001-de
Wasserabscheider
Abb. 1: Rückwand
Probenfilter
