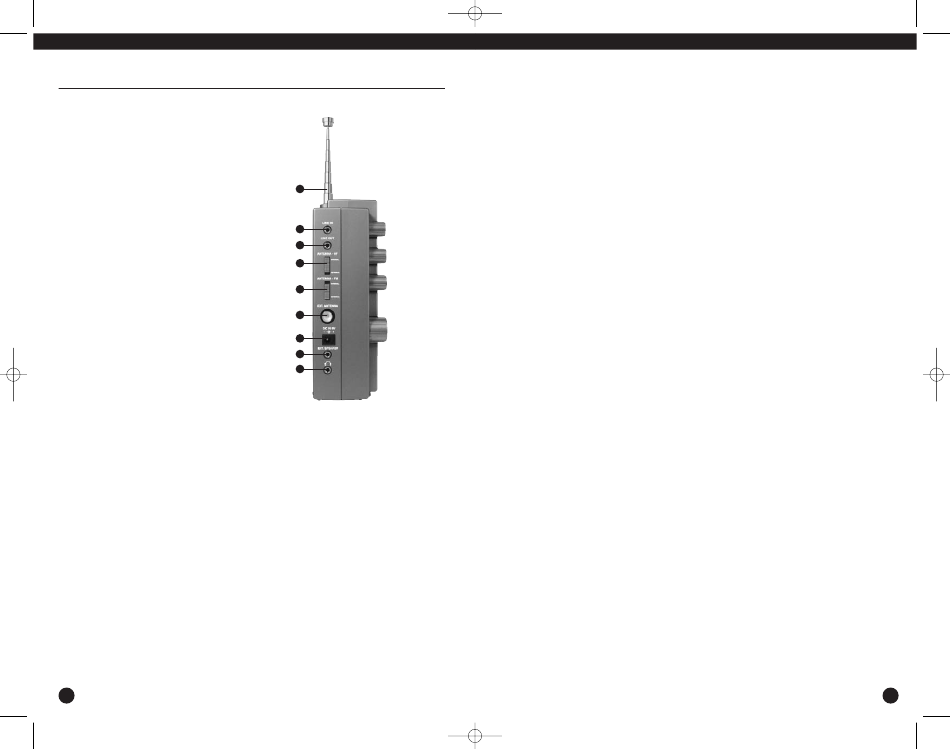

BESCHREIBUNG DER SEITE DES E1

1. TELESKOPANTENNE
Der Empfänger hat eine integrierte Teleskopantenne,
die für alle Frequenzbänder verwendet werden kann.
Achten Sie darauf, dass der Drehpunkt der Antenne
vollständig ausgezogen ist, damit die Antenne aus der
senkrechten Position bewegt werden kann. Ziehen Sie
die Antenne aus und drehen Sie sie entsprechend für
den besten Empfang. Vergewissern Sie sich, dass der
Wahlschalter an der Seite des Gerätes für den
Empfang mit der Teleskopantenne auf der Position
'INTERNAL' steht.
2. LINE IN
Diese Stereo-Buchse mit einem Durchmesser von 1/8"
dient zum Einspeisen von Audiosignalen von einer
externen Quelle, wie beispielsweise von einem CD-
Player oder Kassettenrekorder. Der Eingangspegel
sollte ungefähr 300 mV, bei einer Impedanz von 47
kOhm, betragen. Dieser Eingang ist aktiv, wenn der
AUX-Modus ausgewählt wurde. In diesem Modus sind
die Knöpfe 'VOLUME', 'TREBLE', und 'BASS' aktiv.
3. LINE OUT
Diese Stereo-Buchse mit einem Durchmesser von 1/8"
bietet eine ständige Audioausgabe mit einem niedrigen
Pegel, dei unabhängig von den Einstellungen für die
Lautstärke, die Höhen und den Bass ist. Sie kann mit
dem Eingang eines Kassettenrekorders, CW- / RTTY-
Demodulators, einer Stereoanlage, etc. Verbunden wer-
den.
4. ANTENNA HF
Mit diesem Schalter können Sie beim Empfang von
LW-, MW- oder KW-Frequenzbereichen zwischen der
internen Teleskopantenne und dem Anschluss für
externe Antennen wählen.
5. ANTENNA FM
Mit diesem Schalter können Sie beim Empfang des
UKW-Sendebereichs (76 - 90 MHz oder 87 – 108
MHz) zwischen der internen Teleskopantenne und dem
Anschluss für externe Antennen wählen.
6. EXT ANTENNA
Diese Dieser Koax-Steckverbinder wurde für eine 50 bis
75 Ohm Eingangsverbindung, die Koaxialleitungen
aufweisen, entwickelt.
20
4:52 PM Page 22
1
2
3
4
5
6
7
8
9
7. DC IN 9 V
In diese Buchse wird das Netzteil eingesteckt. Der
Empfänger benötigt 9 VDC Spannung bei ungefähr 1 A
Strom. Wenn ein Netzteil angeschlossen ist, werden die
Batterien nicht benutzt.
8. EXT SPEAKER
Diese monophone 1/8"-Buchse liefert ein 1,25 bis 3,0
Watt starkes Audiosignal für eine externen 4 oder 8
Ohm Lautsprecher.
9. HEADPHONE
In diese Buchse können Sie einen Stereo- bzw. Mono-
Ohrhörer mit einem Steckerdurchmesser von 1/8"
(3,175 mm) anschließen. Stereoempfang ist nur bei
UKW möglich. Alle Lautsprecherausgänge werden
automatisch abgeschalten, wenn ein Ohrhörer benutzt
wird.
