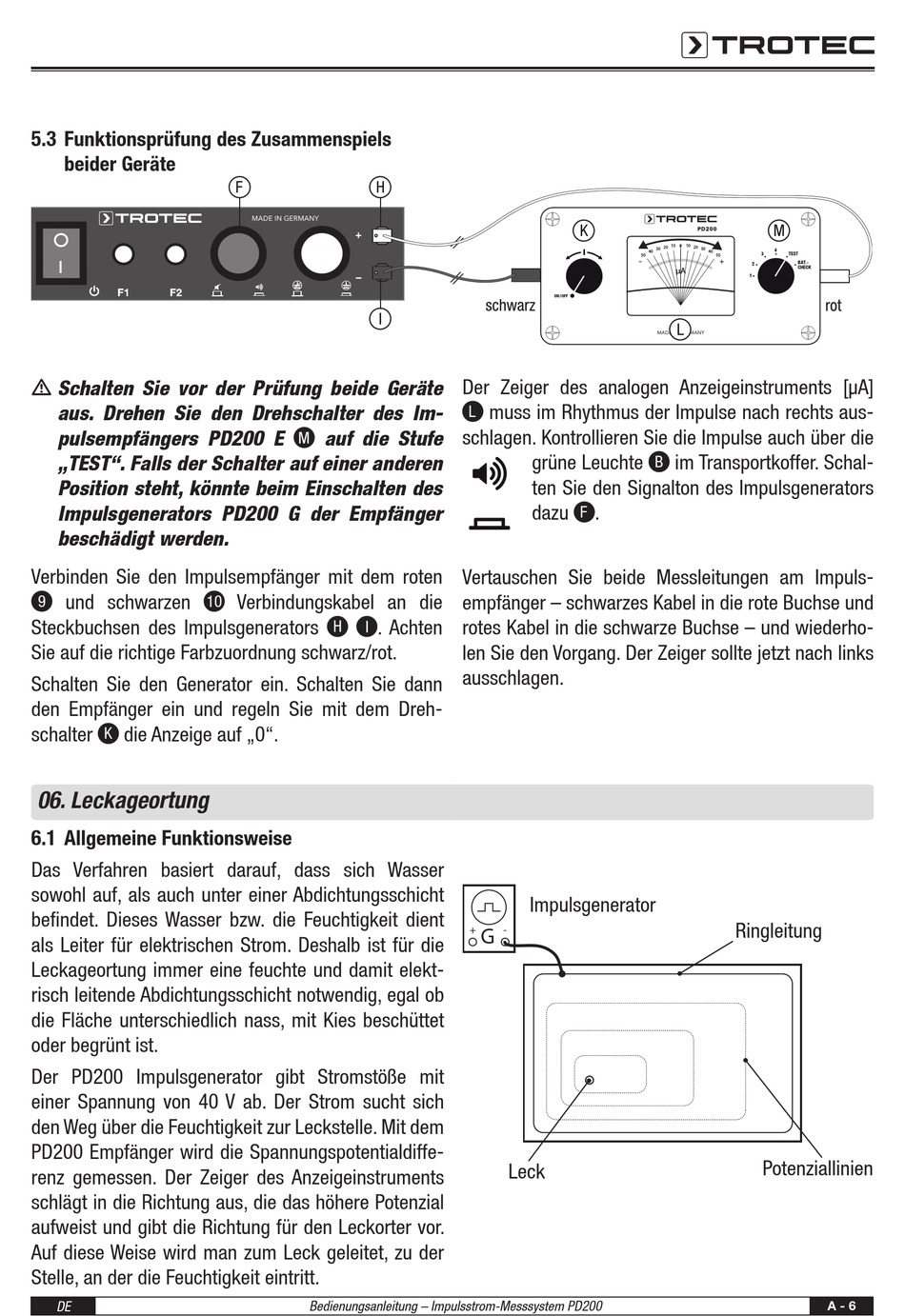

5.3 Funktionsprüfung des Zusammenspiels
beider Geräte
m Schalten Sie vor der Prüfung beide Geräte
aus. Drehen Sie den Drehschalter des Im-
pulsempfängers PD200 E
„TEST". Falls der Schalter auf einer anderen
Position steht, könnte beim Einschalten des
Impulsgenerators PD200 G der Empfänger
beschädigt werden.
Verbinden Sie den Impulsempfänger mit dem roten
und schwarzen
9
Steckbuchsen des Impulsgenerators
Sie auf die richtige Farbzuordnung schwarz/rot .
Schalten Sie den Generator ein . Schalten Sie dann
den Empfänger ein und regeln Sie mit dem Dreh-
schalter
die Anzeige auf „0" .
K
06. Leckageortung
6.1 Allgemeine Funktionsweise
Das Verfahren basiert darauf, dass sich Wasser
sowohl auf, als auch unter einer Abdichtungsschicht
befindet . Dieses Wasser bzw . die Feuchtigkeit dient
als Leiter für elektrischen Strom . Deshalb ist für die
Leckageortung immer eine feuchte und damit elekt-
risch leitende Abdichtungsschicht notwendig, egal ob
die Fläche unterschiedlich nass, mit Kies beschüttet
oder begrünt ist .
Der PD200 Impulsgenerator gibt Stromstöße mit
einer Spannung von 40 V ab . Der Strom sucht sich
den Weg über die Feuchtigkeit zur Leckstelle . Mit dem
PD200 Empfänger wird die Spannungspotentialdiffe-
renz gemessen . Der Zeiger des Anzeigeinstruments
schlägt in die Richtung aus, die das höhere Potenzial
aufweist und gibt die Richtung für den Leckorter vor .
Auf diese Weise wird man zum Leck geleitet, zu der
Stelle, an der die Feuchtigkeit eintritt .
DE
F
H
+
–
I
auf die Stufe
M
Verbindungskabel an die
10
. Achten
H
I
Bedienungsanleitung – Impulsstrom-Messsystem PD200
K
Der Zeiger des analogen Anzeigeinstruments [µA]
muss im Rhythmus der Impulse nach rechts aus-
L
schlagen . Kontrollieren Sie die Impulse auch über die
grüne Leuchte
ten Sie den Signalton des Impulsgenerators
dazu
.
F
Vertauschen Sie beide Messleitungen am Impuls-
empfänger – schwarzes Kabel in die rote Buchse und
rotes Kabel in die schwarze Buchse – und wiederho-
len Sie den Vorgang . Der Zeiger sollte jetzt nach links
ausschlagen .
Impulsgenerator
G
+
-
Leck
M
10
0
10
20
20
30
30
40
40
50
50
–
+
µA
L
im Transportkoffer . Schal-
B
Ringleitung
Potenziallinien
A - 6
