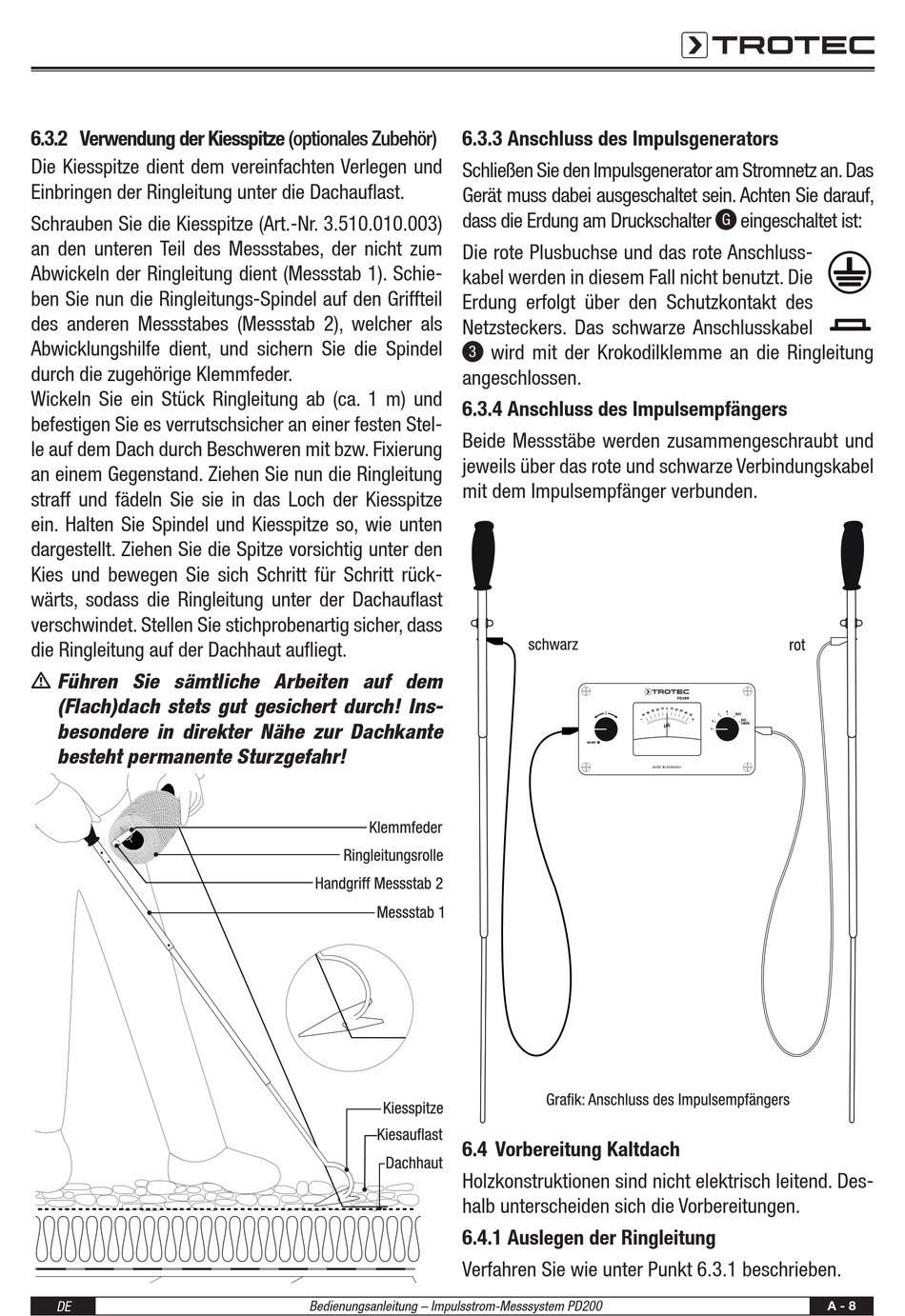

6.3.2 Verwendung der Kiesspitze (optionales Zubehör)
Die Kiesspitze dient dem vereinfachten Verlegen und
Einbringen der Ringleitung unter die Dachauflast .
Schrauben Sie die Kiesspitze (Art .-Nr . 3 .510 .010 .003)
an den unteren Teil des Messstabes, der nicht zum
Abwickeln der Ringleitung dient (Messstab 1) . Schie-
ben Sie nun die Ringleitungs-Spindel auf den Griffteil
des anderen Messstabes (Messstab 2), welcher als
Abwicklungshilfe dient, und sichern Sie die Spindel
durch die zugehörige Klemmfeder .
Wickeln Sie ein Stück Ringleitung ab (ca . 1 m) und
befestigen Sie es verrutschsicher an einer festen Stel-
le auf dem Dach durch Beschweren mit bzw . Fixierung
an einem Gegenstand . Ziehen Sie nun die Ringleitung
straff und fädeln Sie sie in das Loch der Kiesspitze
ein . Halten Sie Spindel und Kiesspitze so, wie unten
dargestellt . Ziehen Sie die Spitze vorsichtig unter den
Kies und bewegen Sie sich Schritt für Schritt rück-
wärts, sodass die Ringleitung unter der Dachauflast
verschwindet . Stellen Sie stichprobenartig sicher, dass
die Ringleitung auf der Dachhaut aufliegt .
m Führen Sie sämtliche Arbeiten auf dem
(Flach)dach stets gut gesichert durch! Ins-
besondere in direkter Nähe zur Dachkante
besteht permanente Sturzgefahr!
DE
6.3.3 Anschluss des Impulsgenerators
Schließen Sie den Impulsgenerator am Stromnetz an . Das
Gerät muss dabei ausgeschaltet sein . Achten Sie darauf,
dass die Erdung am Druckschalter
Die rote Plusbuchse und das rote Anschluss-
kabel werden in diesem Fall nicht benutzt . Die
Erdung erfolgt über den Schutzkontakt des
Netzsteckers . Das schwarze Anschlusskabel
3
angeschlossen .
6.3.4 Anschluss des Impulsempfängers
Beide Messstäbe werden zusammengeschraubt und
jeweils über das rote und schwarze Verbindungskabel
mit dem Impulsempfänger verbunden .
6.4 Vorbereitung Kaltdach
Holzkonstruktionen sind nicht elektrisch leitend . Des-
halb unterscheiden sich die Vorbereitungen .
6.4.1 Auslegen der Ringleitung
Verfahren Sie wie unter Punkt 6 .3 .1 beschrieben .
Bedienungsanleitung – Impulsstrom-Messsystem PD200
wird mit der Krokodilklemme an die Ringleitung
10
20
30
40
50
–
µA
eingeschaltet ist:
G
0
10
20
30
40
50
+
A - 8
