04. Bedienelemente, Anzeigen und Anschlüsse

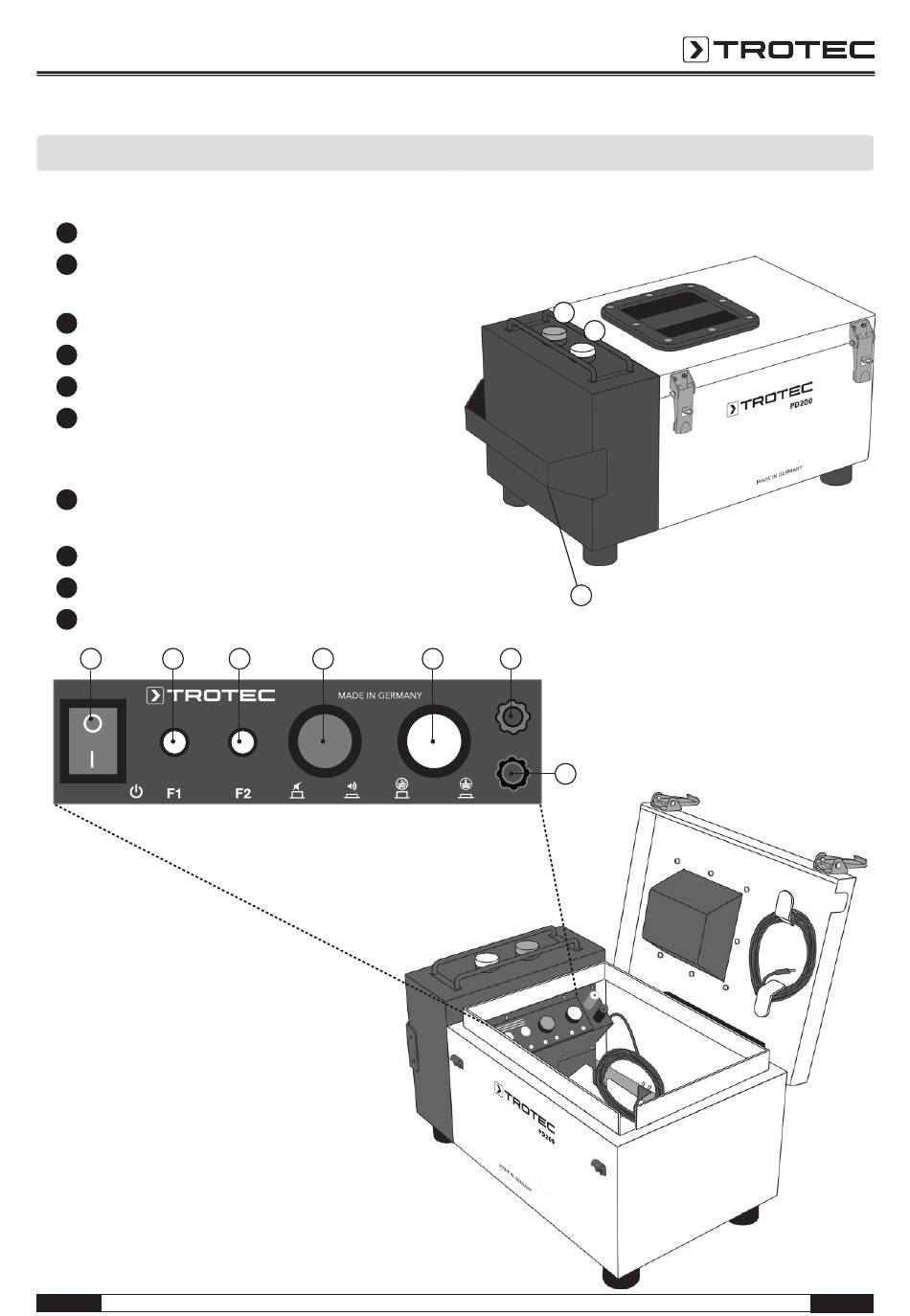

4.1 Impulsgenerator PD200 G
•
A
Rote Alarmleuchte zur Erdungskontrolle
•
B
Grüne Leuchte zur visuellen Kontrolle der
Stromimpulse (blinkt grün)
•
Wippschalter mit Kontrolllampe, grün
C
•
Primäre Rückstellsicherung F1
D
•
Sekundäre Rückstellsicherung F2
E
•
Druckschalter, rot, zur Aktivierung des zusätz-
F
lichen Signaltons zur akustischen Kontrolle der
Stromimpulse
•
Druckschalter, grün, zum Einschalten der
G
externen Erdung
•
Plusbuchse, rot
H
•
Minusbuchse, schwarz
I
•
Transportgriff
J
C
D
DE
E
F
Bedienungsanleitung – Impulsstrom-Messsystem PD200
A
B
J
G
H
+
–
I
A - 4
