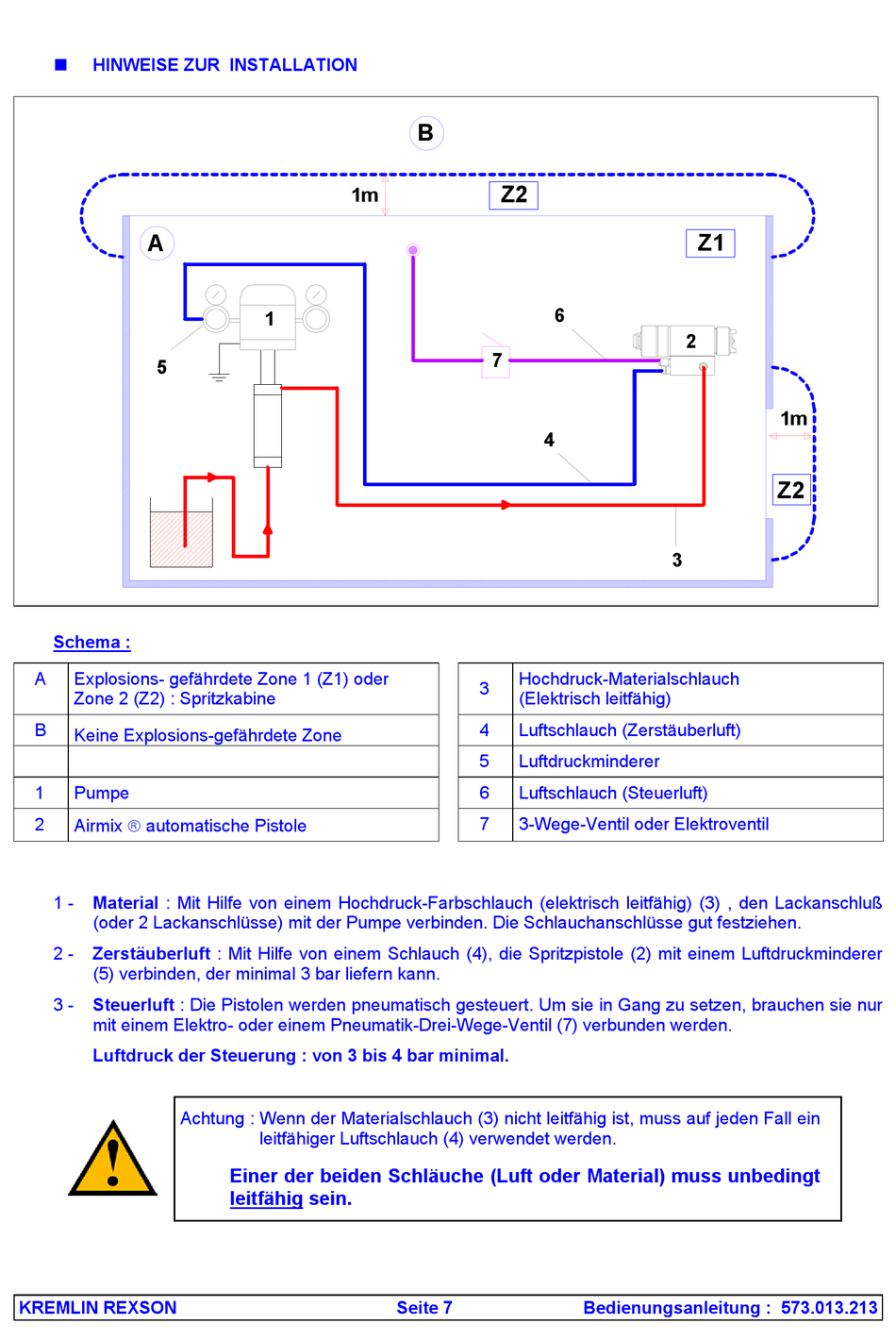

HINWEISE ZUR INSTALLATION
A
5
Schema :
A Explosions- gefährdete Zone 1 (Z1) oder
Zone 2 (Z2) : Spritzkabine
B
Keine Explosions-gefährdete Zone
1 Pumpe
Airmix  automatische Pistole
2
1 - Material : Mit Hilfe von einem Hochdruck-Farbschlauch (elektrisch leitfähig) (3) , den Lackanschluß
(oder 2 Lackanschlüsse) mit der Pumpe verbinden. Die Schlauchanschlüsse gut festziehen.
2 - Zerstäuberluft : Mit Hilfe von einem Schlauch (4), die Spritzpistole (2) mit einem Luftdruckminderer
(5) verbinden, der minimal 3 bar liefern kann.
3 - Steuerluft : Die Pistolen werden pneumatisch gesteuert. Um sie in Gang zu setzen, brauchen sie nur
mit einem Elektro- oder einem Pneumatik-Drei-Wege-Ventil (7) verbunden werden.
Luftdruck der Steuerung : von 3 bis 4 bar minimal.
Achtung : Wenn der Materialschlauch (3) nicht leitfähig ist, muss auf jeden Fall ein
KREMLIN REXSON
1m
1
leitfähiger Luftschlauch (4) verwendet werden.
Einer der beiden Schläuche (Luft oder Material) muss unbedingt
leitfähig sein.
Seite 7
B
Z2
6
7
4
Hochdruck-Materialschlauch
3
(Elektrisch leitfähig)
4 Luftschlauch (Zerstäuberluft)
5 Luftdruckminderer
6 Luftschlauch (Steuerluft)
7 3-Wege-Ventil oder Elektroventil
Bedienungsanleitung : 573.013.213
Z1
2
1m
Z2
3
