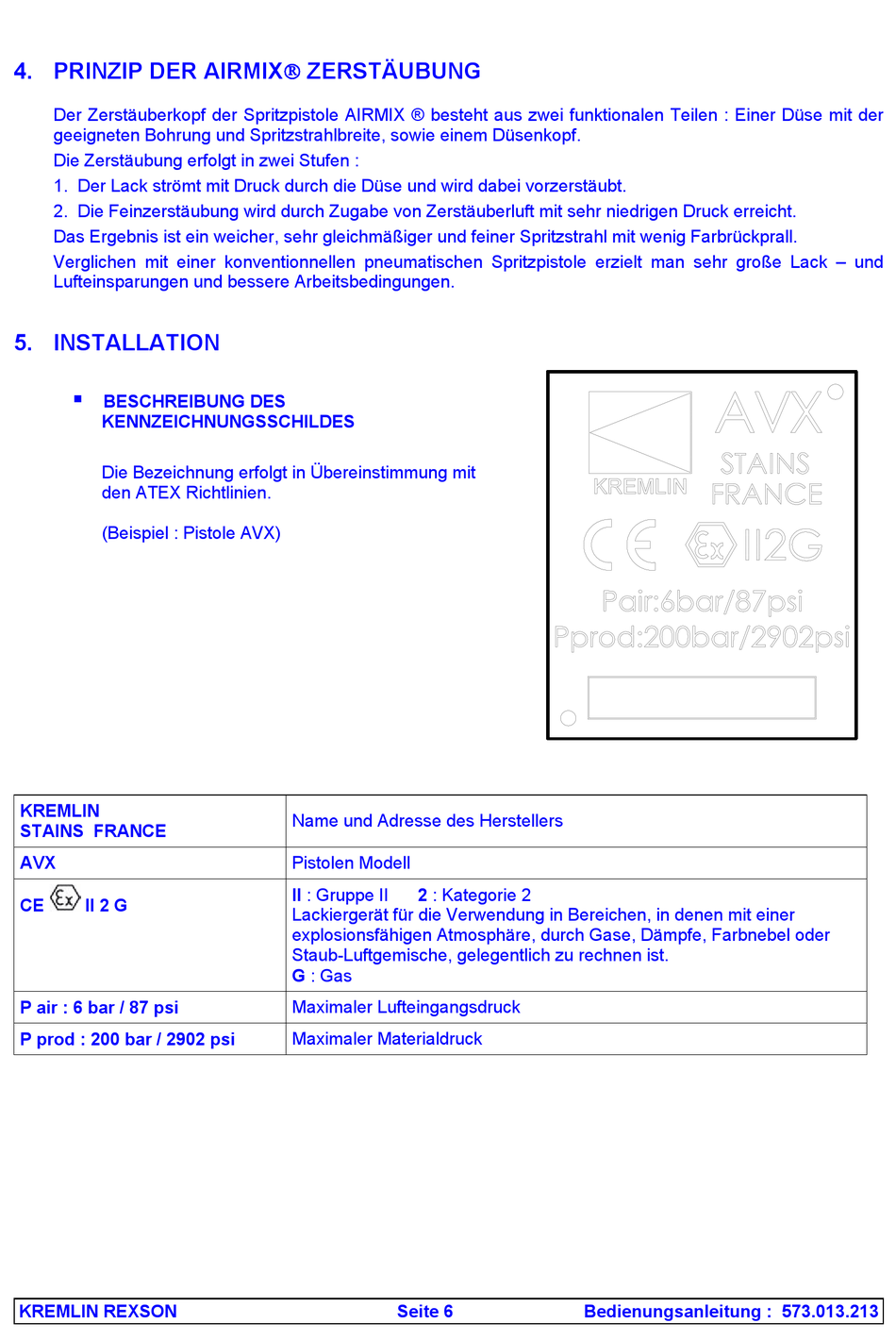

4. PRINZIP DER AIRMIX ZERSTÄUBUNG
Der Zerstäuberkopf der Spritzpistole AIRMIX ® besteht aus zwei funktionalen Teilen : Einer Düse mit der
geeigneten Bohrung und Spritzstrahlbreite, sowie einem Düsenkopf.
Die Zerstäubung erfolgt in zwei Stufen :
1. Der Lack strömt mit Druck durch die Düse und wird dabei vorzerstäubt.
2. Die Feinzerstäubung wird durch Zugabe von Zerstäuberluft mit sehr niedrigen Druck erreicht.
Das Ergebnis ist ein weicher, sehr gleichmäßiger und feiner Spritzstrahl mit wenig Farbrückprall.
Verglichen mit einer konventionnellen pneumatischen Spritzpistole erzielt man sehr große Lack – und
Lufteinsparungen und bessere Arbeitsbedingungen.

5. INSTALLATION

BESCHREIBUNG DES
KENNZEICHNUNGSSCHILDES
Die Bezeichnung erfolgt in Übereinstimmung mit
den ATEX Richtlinien.
(Beispiel : Pistole AVX)
KREMLIN
STAINS FRANCE
AVX
CE II 2 G
P air : 6 bar / 87 psi
P prod : 200 bar / 2902 psi
KREMLIN REXSON
Name und Adresse des Herstellers
Pistolen Modell
II : Gruppe II 2 : Kategorie 2
Lackiergerät für die Verwendung in Bereichen, in denen mit einer
explosionsfähigen Atmosphäre, durch Gase, Dämpfe, Farbnebel oder
Staub-Luftgemische, gelegentlich zu rechnen ist.
G : Gas
Maximaler Lufteingangsdruck
Maximaler Materialdruck
Seite 6 Bedienungsanleitung : 573.013.213
