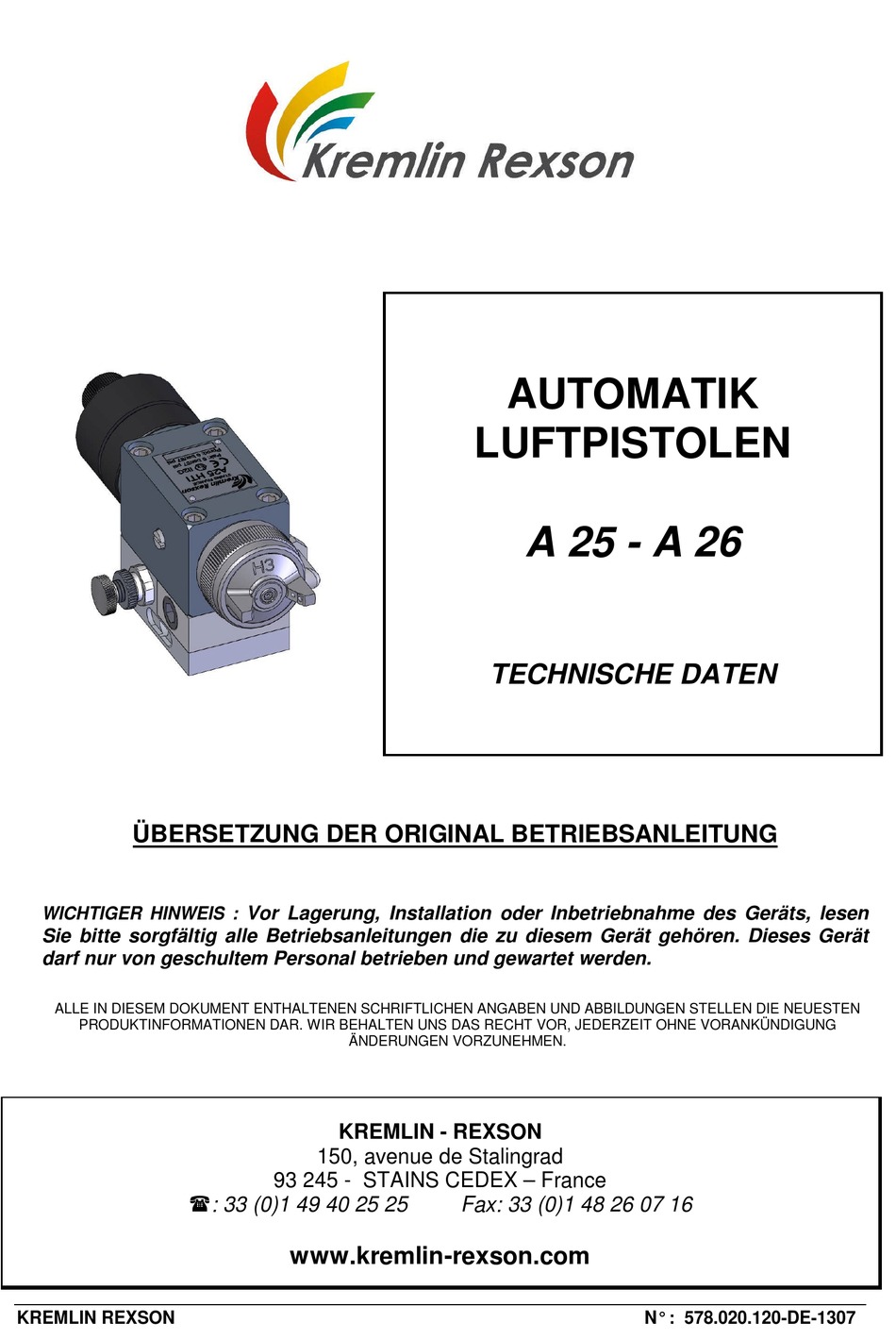

AUTOMATIK
LUFTPISTOLEN
A 25 - A 26
TECHNISCHE DATEN
ÜBERSETZUNG DER ORIGINAL BETRIEBSANLEITUNG
Vor Lagerung, Installation oder Inbetriebnahme des Geräts, lesen
WICHTIGER HINWEIS :
Sie bitte sorgfältig alle Betriebsanleitungen die zu diesem Gerät gehören. Dieses Gerät
darf nur von geschultem Personal betrieben und gewartet werden.
ALLE IN DIESEM DOKUMENT ENTHALTENEN SCHRIFTLICHEN ANGABEN UND ABBILDUNGEN STELLEN DIE NEUESTEN
PRODUKTINFORMATIONEN DAR. WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT OHNE VORANKÜNDIGUNG
ÄNDERUNGEN VORZUNEHMEN.
KREMLIN - REXSON
150, avenue de Stalingrad
93 245 - STAINS CEDEX – France
: 33 (0)1 49 40 25 25
Fax: 33 (0)1 48 26 07 16
www.kremlin-rexson.com
KREMLIN REXSON
N° : 578.020.120-DE-1307
Werbung
Verwandte Anleitungen für Kremlin-Rexson A 25
Inhaltszusammenfassung für Kremlin-Rexson A 25
- Seite 1 AUTOMATIK LUFTPISTOLEN A 25 - A 26 TECHNISCHE DATEN ÜBERSETZUNG DER ORIGINAL BETRIEBSANLEITUNG Vor Lagerung, Installation oder Inbetriebnahme des Geräts, lesen WICHTIGER HINWEIS : Sie bitte sorgfältig alle Betriebsanleitungen die zu diesem Gerät gehören. Dieses Gerät darf nur von geschultem Personal betrieben und gewartet werden.
-
Seite 2: Beschreibung
Ist die Pistole auf eine Grundplatte montiert, so erlaubt dies einen schnellen Wechsel bei nur kurzem Stillstand. Ausbau und Wiedereinbau der Pistole können ohne Entfernen der Schläuche vorgenommen werden. 2. TECHNISCHE DATEN A 25 A 25 LP A 25 HTi A 26 HTi Modell Niedrigstdruck... - Seite 3 IG 1/4 NPS AG 1/4 NPS Luftschlauch (leitfähig) : A 25 : Innendurchmesser 7 mm min. A 25 LP, A 25 HTi, A 26 HTi : Innendurch- messer 8 mm min. (Länge 7,5 m) Spritzstrahlregulierschaube Einstellung der Strahlbreite Aufnahmebohrung für Pistolenhalterung: Stange Ø...
-
Seite 4: Abmessungen
Luftdruck am Eingang der Pistole = 2,5 bar (A 25, A 25 LP) Luftdruck am Eingang der Pistole = 2 bar (A 25 HTi, A 26 HTi) Anmerkung: Für die Pistole HTi mit Luftkappe H 3 KHVLP, Luftdruck 1,9 bar am Eingang der Pistole = 0.68 bar an der Luftkappe der Pistole. - Seite 5 3. INSTALLATION BESCHREIBUNG DES KENNZEICHNUNGSSCHILDES Kennzeichnungsschild (z.B.: Pistole A 25 HTi) Die Bezeichnung erfolgt in Übereinstimmung mit den ATEX Richtlinien. KREMLIN REXSON Name und Adresse des Herstellers STAINS FRANCE Pistolen Modell A 25 HTi II : Gruppe II 2 : Kategorie 2 II 2 G Lackiergerät für die Verwendung in Bereichen, in denen mit einer...
- Seite 6 HINWEISE ZUR INSTALLATION Schema : Explosionsgefährdete Zone 1 (Z1) Materialschlauch oder Zone 2 (Z2): Spritzkabine Luftschlauch (Elektrisch leitfähig) Keine Explosionsgefährdete Zone (Zerstäuberluft) Luftdruckminderer Pumpe Luftschlauch (Steuerluft) Automatik Luftpistole 3-Wege-Ventil oder Elektroventil Material: Mit einem Farbschlauch (3), den Materialanschluss (oder 2 Materialanschlüsse) mit der Pumpe verbinden.
- Seite 7 Die erwähnte Distanz von 1 Meter ist nur eine Information und liegt nicht in der Verantwortung von KREMLIN-REXSON. genaue Abgrenzung Zonen muss Anwender, nach benutzten Materialien, den Einsatzbedingungen und den örtlich geltenden Richtlinien ermitteln (Siehe die EN 60079-10). Diese Distanz von 1 Meter muss bzw. kann verändert werden, wenn die Analyse des Benutzers es ergibt bzw.
