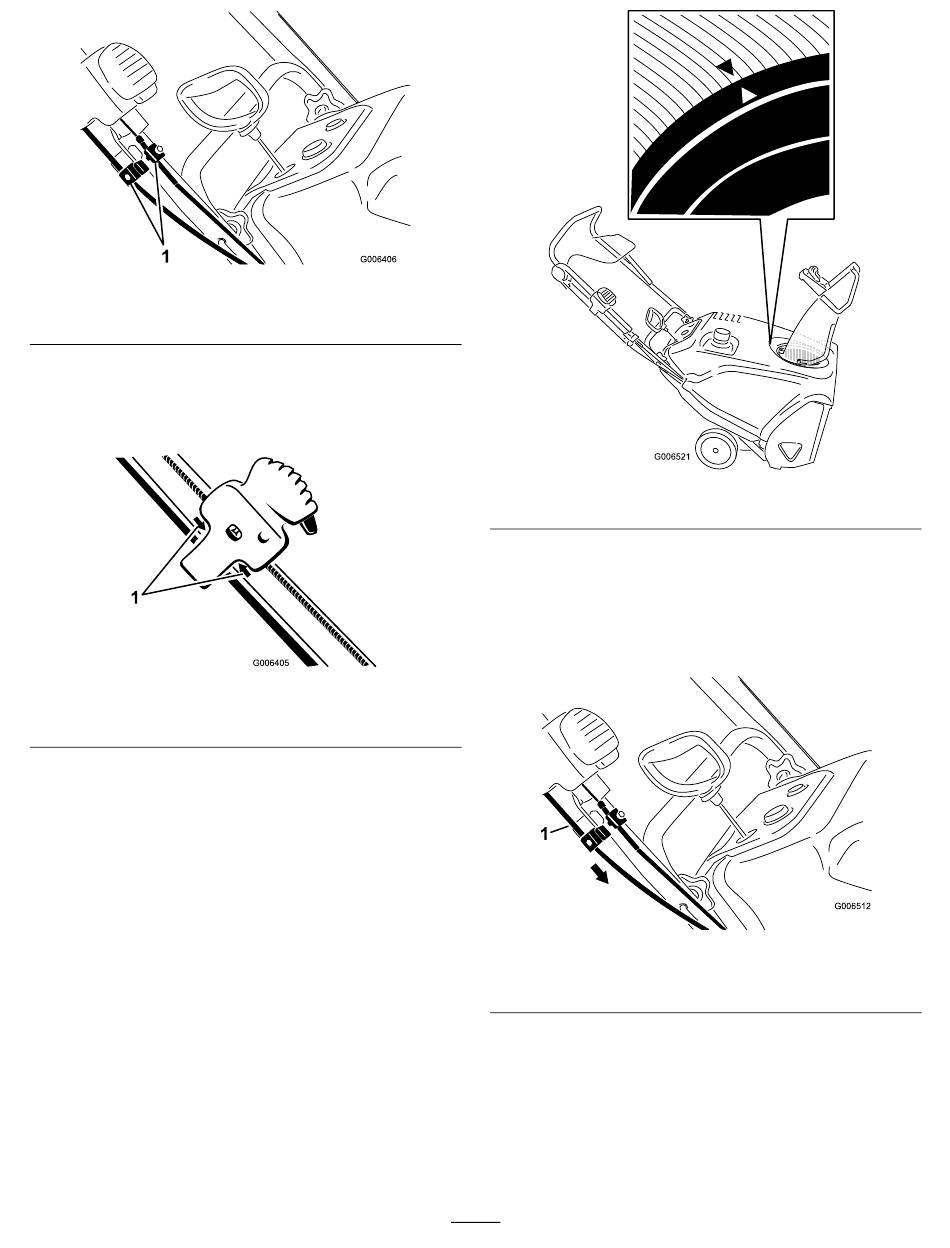

Bild 32
1. Kabelklemmen
2.
Positionieren Sie das Quick Shoot
Bedienelement zwischen den beiden
Pfeilen an der rechten Seite des oberen Griffs
(Bild
33).
Bild 33
1. Pfeile
3.
Drehen Sie den Auswurfkanal so, dass er nach
vorne zeigt und der Pfeil hinten am Auswurfkanal
mit dem Pfeil an der Abdeckung ausgerichtet
ist
(Bild
34).
g006406
4.
Halten Sie den Auswurfkanal in der nach vorne
zeigenden Position, ziehen Sie den Mantel
des unteren Bowdenzugs nach unten, bis der
Bowdenzug kein Spiel mehr hat. Ziehen Sie
dann die Schraube an der unteren Kabelklemme
fest
(Bild
g006405
1. Unterer Bowdenzugmantel
5.
Ziehen Sie den Mantel des oberen Bowdenzugs
nach vorne, bis der Bowdenzug straff ist. Ziehen
Sie die Schraube an der oberen Kabelklemme
fest
(Bild
19
Bild 34
35).
Bild 35
36).
g006521
g006512
