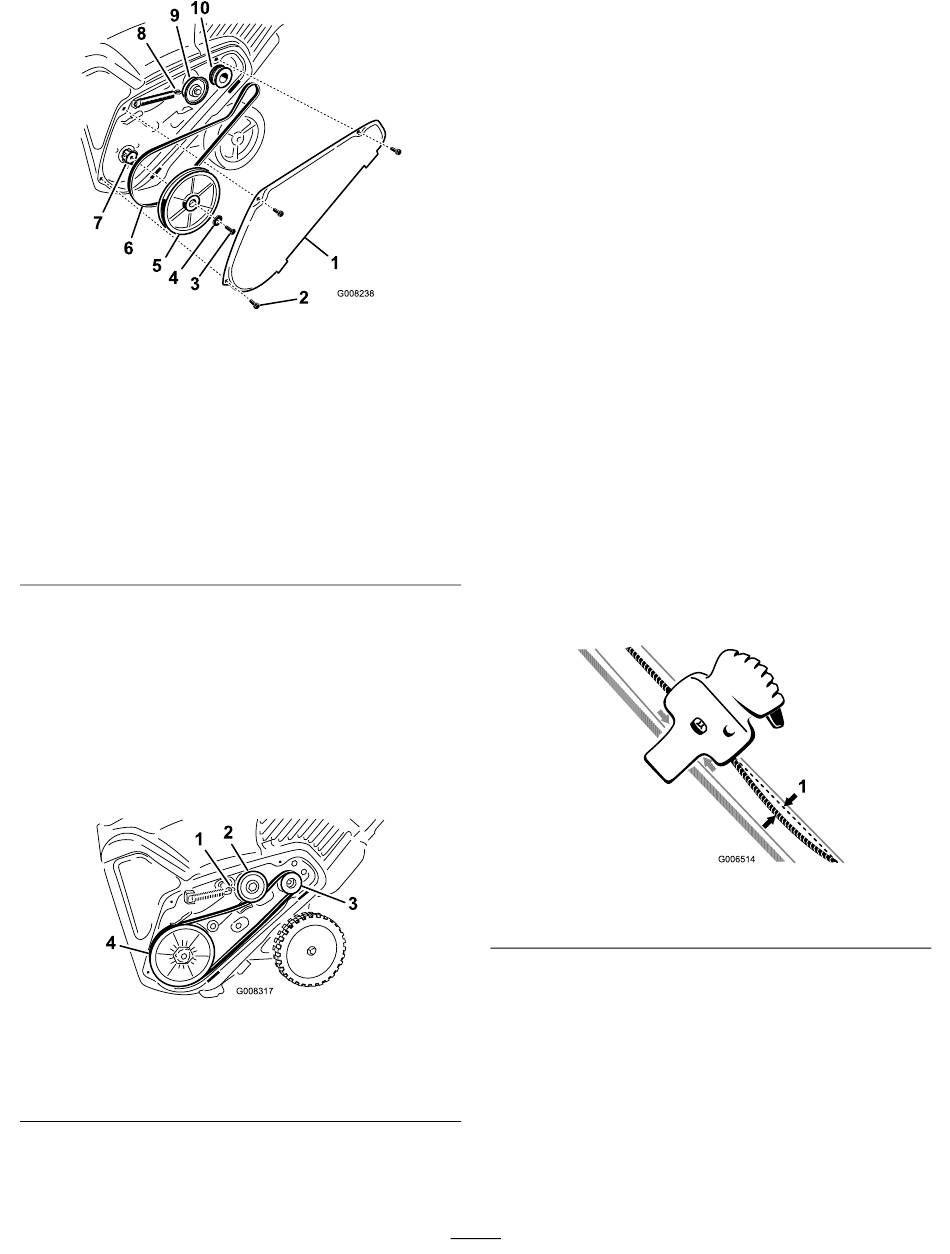

1. Treibriemenriemenabdeckung
2. Schraube (3)
3. Rotorscheibenschraube
4. Wellenscheibe
5. Rotorscheibe
6. Treibriemen
7. Rotorwelle
8. Bremsfeder (hier vom Spannarm aushaken)
9. Spannscheibe
10. Motorriemenscheibe
2.
Haken Sie die Bremsfeder vom Spannarm aus,
um die Riemenspannung zu lösen
3.
Nehmen Sie die Schraube und die
Wellenscheibe ab, mit denen die Rotorscheibe
befestigt ist
(Bild
4.
Entfernen Sie die Rotorscheibe und den
Treibriemen
(Bild
5.
Setzen Sie den neuen Treibriemen ein, siehe
30.
1. Bremsfeder (hier am
Spannarm einhaken)
2. Spannscheibe
Hinweis:
Verlegen Sie den neuen Treibriemen
zuerst um die Motorriemenscheibe, dann
um die Spannscheibe und dann lose um
Bild 29
(Bild
29).
29).
Bild 30
3. Motorriemenscheibe
4. Rotorscheibe
die Rotorscheibe, die sich etwas über der
Rotorwelle befindet
6.
Montieren Sie die Rotorscheibe an der
Rotorwelle
7.
Setzen Sie die Wellenscheibe und die
Rotorscheibenschraube ein und ziehen sie
beide fest
Hinweis:
kommt gegen die Außenseite der Scheibe.
8.
Haken Sie die Feder wieder in den Spannarm
ein
(Bild
9.
Befestigen Sie die Abdeckung des Treibriemens
mit den in Schritt
g008238
Hinweis:
Treibriemen richtig eingestellt ist und richtig
funktioniert, siehe
(Seite 13)
(Seite
Einstellen des Quick Shoot
Bedienelements
Wenn das Quick Shoot Kabel (13 mm) mehr als Spiel
hat
(Bild
31) oder der Auswurfkanal nicht gleichwinklig
nach rechts oder links gedreht werden kann, müssen
Sie die Quick Shoot Bowdenzüge einstellen.
29).
1. 13 mm maximales Spiel
1.
Lösen Sie die beiden Quick Shoot
Steuerkabelklemmen
g008317
18
(Bild
29).
(Bild
29).
(Bild
29).
Die konkave Seite der Wellenscheibe
30).
1
entfernten Schrauben.
Stellen Sie sicher, dass der
Prüfen des Bowdenzugs
und
Einstellen des Bowdenzugs
14).
Bild 31
(Bild
32).
g006514
