5.3 Setzen des nächsten vorderen Fuß
Montageschritte:
•
Den nächsten vorderen Fuß auf die vordere Boden-
schiene schieben. Der vordere Fuß sollte dabei 60 mm
in die vordere Bodenschiene reinragen.
•
Nächste Bodenschiene auf Stoß heranschieben.
Danach den vorderen Fuß an beiden Bodenschienen-
befestigen.
Hierbei bietet es sich an sich mit einem Fuß auf den
vorderen Fuß zu stellen, damit dieser sich beim
Festziehen nicht verschieben kann.
•
Nächste hintere Stütze ausrichten und montieren wie
unter 5.2 beschrieben.
•
Achten Sie darauf, dass die Aufständerungsreihe
immer mit der Bodenschiene 1360 mm endet, so dass
der letzte vordere Fuß und die letzte hintere Stütze auf
dieser Bodenschiene befestigt werden.
14
60 mm

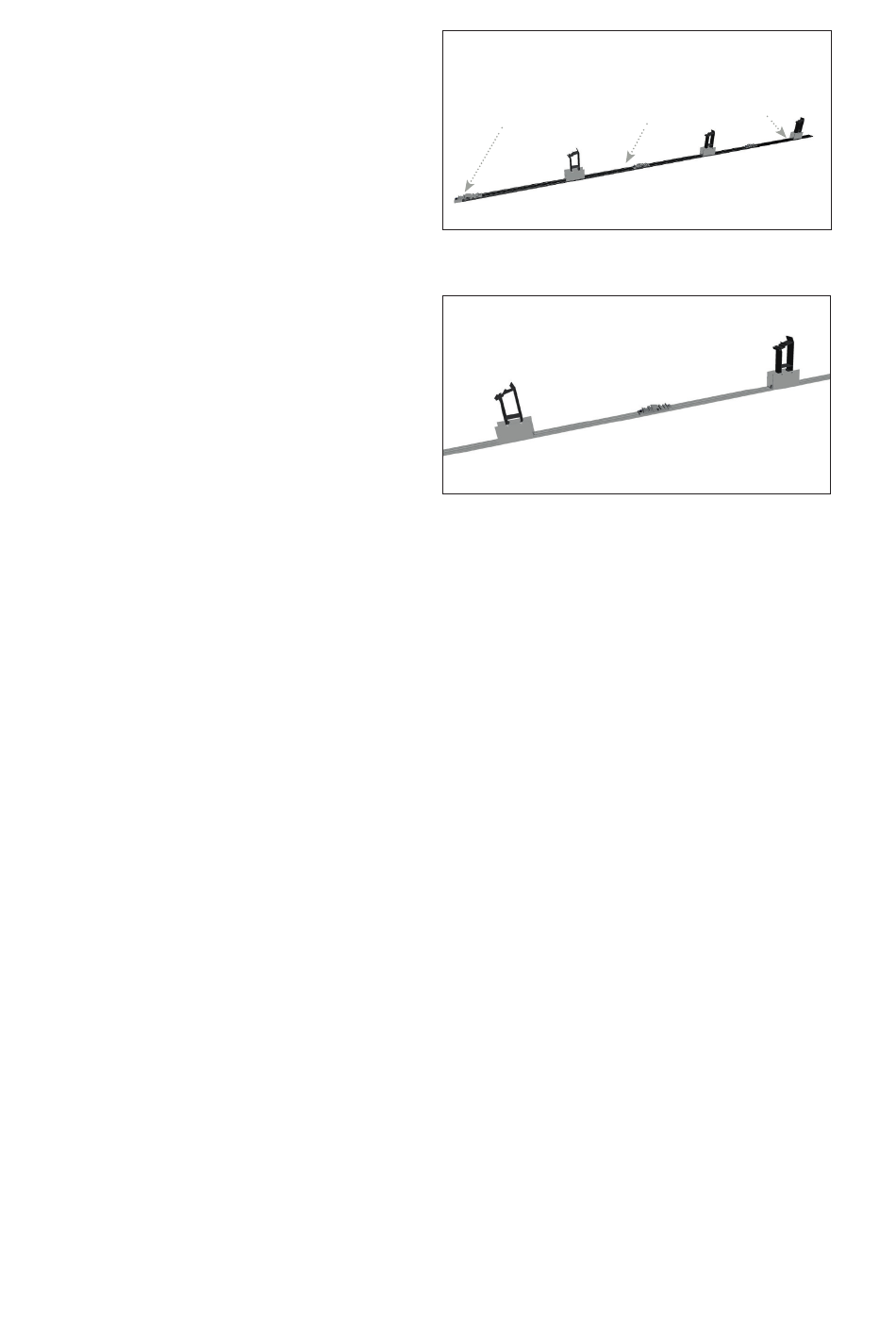

Bild 5.3-1
Komplette Aufständerungsreihe
Bild 5.3-2 Ende der Aufständerungsreihe
Montageanleitung Light-S ProLine
1710 mm (15°)
1450 mm (10°)
1360 mm
