(s. Kapitel Drehmomentvorgaben).
6. Klappen Sie den Lenker, wie im Kapitel Lenker ausklappen beschrieben, um.

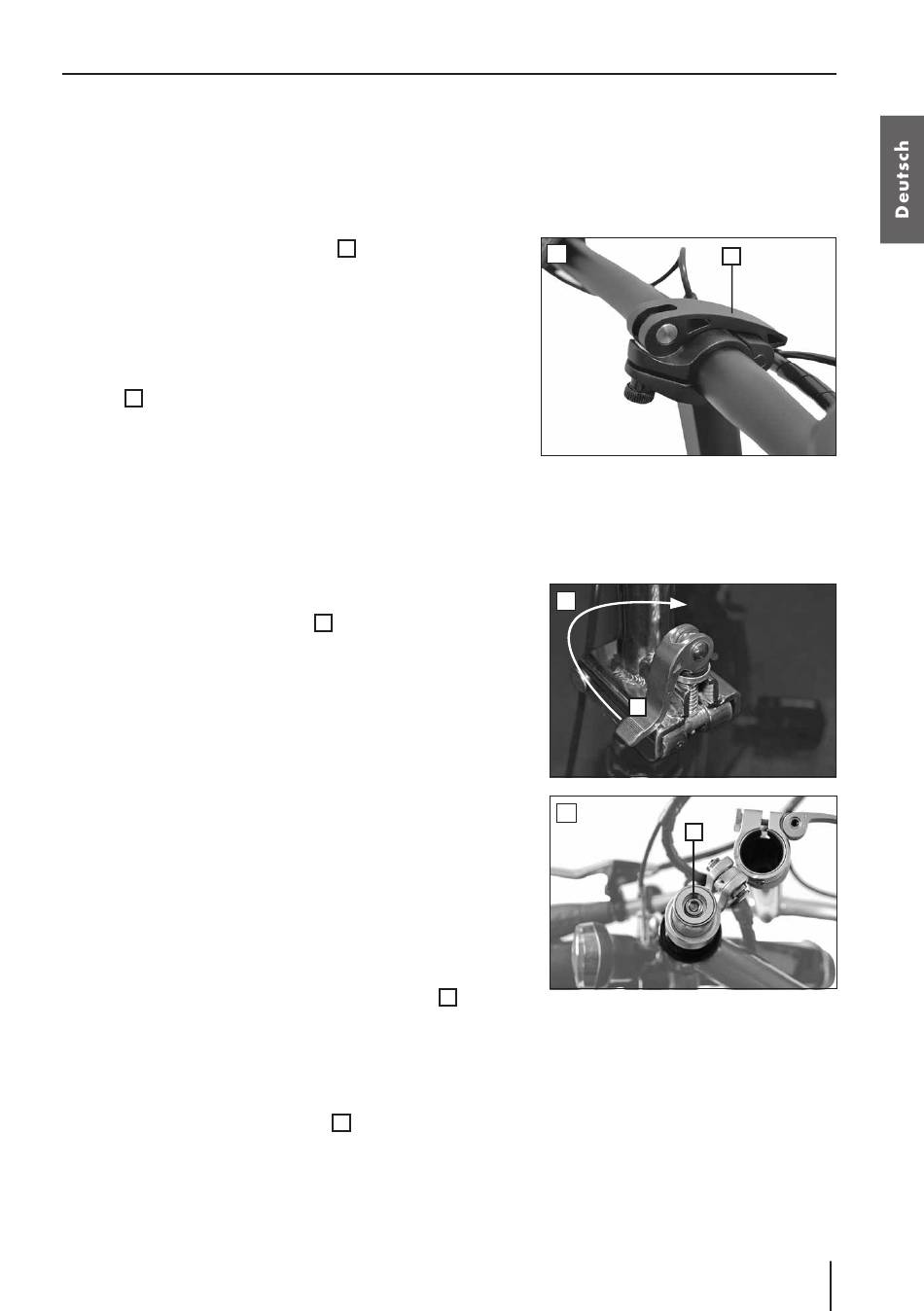

LENKER-NEIGUNG EINSTELLEN
1. Lösen Sie den Schnellspanner
vorbau (s. Kapitel Schnellspanner).
2. Stellen Sie den Neigungswinkel des Lenkers ein.
3. Drehen Sie die Lenker-Anbauteile (z.B. Bremshebel) zu-
rück in die Ausgangs position.
4. Schließen Sie anschließend wieder den Schnellspan-
ner (Abb. M) (s. Kapitel Schnellspanner).
1
FALT-LENKER-VORBAU

LENKER UMKLAPPEN

1. Lösen Sie den Schnellspanner des Lenkervorbaus
und klappen Sie diesen um
2. Klappen Sie den Lenker um.
LENKER AUSKLAPPEN
1. Klappen Sie den Lenker auf den Gabelschaft.
2. Drücken Sie den Lenker herunter, bis die Verschluss-
mechanik hörbar einrastet.
3. Schließen Sie den Schnellspanner, indem Sie den
Schnellspannhebel umlegen (s. auch Kapitel Schnells-
panner).

LENKER EINSTELLEN

1. Klappen Sie den Lenker, wie oben beschrieben, um.
2. Lösen Sie die nun sichtbare Inbusschraube
mit einem 6-mm-SechskantSchlüssel. Die Inbusschraube muss hierfür nur leicht gelöst wer-
den.
3. Setzen Sie den Lenker auf den Gabelschaft und stellen Sie die Position wie gewünscht ein.
4. Klappen Sie den Lenker wie unter „Lenker umklappen" beschrieben um.
5. Ziehen Sie die Inbusschraube
Drehmomentvorgaben).
6. Klappen Sie den Lenker, wie weiter oben beschrieben, auf den Gabelschaft.
(Abb. M) am Lenker-
1
(STAHL)
(Abb. N).
1
(Abb. O)
1
(Abb. O) lt. Drehmomentvorgabe wieder fest an (s. Kapitel
1
M
N
1
O
1
LENKER
1
DE 15
