HP ProLiant DL160 G6
Server
Installationsblatt
Teilenummer: 516317-044
Februar 2011 (Vierte Ausgabe)
Position der Serverkomponenten
Komponenten auf der Vorderseite
Abbildung 1: Komponenten auf der Vorderseite/Model mit 2 3,5-
Zoll-Hot-Plug-Festplattenlaufwerken
Nr.
Beschreibung
1
Flügelschrauben zur Rack-Montage
2
Laufwerks-Online-/Fehler-LED
3
Laufwerksaktivitäts-LED
4
Optisches Laufwerk (optional)
5
Herausziehbare Lasche mit Seriennummer
6
USB 2.0-Anschluss 0/1 auf der Vorderseite
7
Geräte-Identifikationsschalter mit LED auf der Vorderseite
8
Systemzustands-LED
9
Aktivitäts-LED für NIC 1
10
Netz-LED/-Schalter
11
Festplattenaktivitäts-LED
12
Aktivitäts-LED für NIC 2
13
Einschübe für Festplattenlaufwerke (HDD)

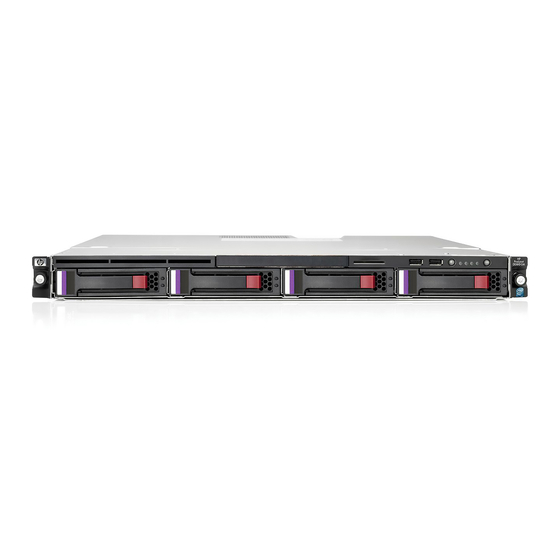

Abbildung 2: Komponenten auf der Vorderseite/Modell mit 4 3,5-
Zoll-Hot-Plug-Festplattenlaufwerken
Nr.
Beschreibung
1
Flügelschrauben zur Rack-Montage
2
Laufwerks-Online-/Fehler-LED
3
Laufwerksaktivitäts-LED
4
Optisches Laufwerk (optional)
5
Herausziehbare Lasche mit Seriennummer
6
USB 2.0-Anschluss 0/1 auf der Vorderseite
7
Geräte-Identifikationsschalter mit LED auf der Vorderseite
8
Systemzustands-LED
9
Aktivitäts-LED für NIC 1
10
Netz-LED/-Schalter
11
Festplattenaktivitäts-LED
12
Aktivitäts-LED für NIC 2
13
Einschübe für Festplattenlaufwerke (HDD)
Abbildung 3: Komponenten auf der Vorderseite/Modell mit 4 3,5-
Zoll-Nicht-Hot-Plug-Festplattenlaufwerken
Nr.
Beschreibung
1
Flügelschrauben zur Rack-Montage
2
Optisches Laufwerk (optional)
3
Herausziehbare Lasche mit Seriennummer
4
USB 2.0-Anschluss 0/1 auf der Vorderseite
5
Geräte-Identifikationsschalter mit LED auf der Vorderseite
6
Systemzustands-LED
7
Aktivitäts-LED für NIC 1
8
Netz-LED/-Schalter
9
Festplattenaktivitäts-LED
10
Aktivitäts-LED für NIC 2
11
Einschübe für Festplattenlaufwerke (HDD)
Abbildung 4: Komponenten auf der Vorderseite/Modell mit 8 2,5-
Zoll-Hot-Plug-Festplattenlaufwerken
Nr.
Beschreibung
1
USB 2.0-Anschluss 0/1 auf der Vorderseite
2
Optisches Datenträgerlaufwerk
3
Geräte-Identifikationsschalter mit LED auf der Vorderseite
4
Systemzustands-LED
5
Aktivitäts-LED für NIC 1
6
Aktivitäts-LED für NIC 2
7
Festplattenaktivitäts-LED
8
Netz-LED/-Schalter
9
Flügelschrauben zur Rack-Montage
10
Laufwerksaktivitäts-LED
11
Laufwerks-Online-/Fehler-LED
12
Einschübe für Festplattenlaufwerke (HDD)
Komponenten auf der Rückseite
Abbildung 5: Komponenten auf der Rückseite/Hot-Plug-
Netzteilmodell
