Seite 1
HP ProLiant DL165 G7 Server Installationsanleitungen Teilenummer 601464-043...
Seite 2

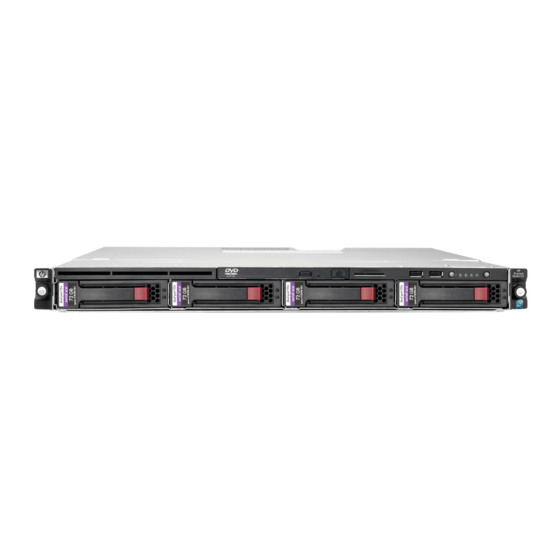

Position der Serverkomponenten Komponenten auf der Vorderseite Abbildung 1: Komponenten auf der Vorderseite / 4 3,5-Zoll-LFF- Festplattenlaufwerke Beschreibung Flügelschrauben zur Rack-Montage Laufwerksstatus-LED Laufwerksaktivitäts-LED Optisches Laufwerk (optional) Herausziehbare Lasche mit Seriennummer USB 2.0-Anschluss 0/1 auf der Vorderseite Geräte-Identifikationsschalter mit LED auf der Vorderseite Systemzustands-LED Aktivitäts-LED für NIC 1/2 Netz-LED/-Schalter...
Optionen finden Sie in den mit den betreffenden Herausziehbare Lasche mit Seriennummer Optionen gelieferten Installationsanleitungen sowie im „HP ProLiant DL165 G7 Server Maintenance and Service Optisches Laufwerk (optional) Guide“ (HP ProLiant DL165 G7 Server Wartungs- und USB 2.0-Anschluss 0/1 auf der Vorderseite Servicehandbuch).
Wenn es sich beim BIOS auf dem Server nicht um die neueste Lüfteranschluss 5 Version handelt, aktualisieren Sie jetzt das BIOS. Weitere Informationen finden Sie im HP ProLiant DL165 G7 Server Interner USB 2.0-Anschluss Maintenance and Service Guide (HP ProLiant DL165 G7 SD Card USB 2.0-Anschluss...
Abbildung 6: Installieren des Hot-Plug-Laufwerks Öffnen des Servers Die obere Abdeckung kann abgenommen werden. Sie müssen die obere Abdeckung abnehmen, bevor Sie eine Serverkomponente entfernen oder wieder einsetzen können. So entfernen Sie die obere Abdeckung: Lösen Sie mit einem T-10-Schraubenschlüssel die Schraube an der oberen Abdeckung.
Speichermodul-Bestückungsreihenfolge Prozessor-Speichersockel Reihenunterstützung pro SR/DR SR/DR/QR SR/DR SR/DR SR/DR/QR SR/DR SR/DR SR/DR/QR SR/DR SR/DR SR/DR/QR SR/DR Speichersockel RDIMM- Bestückungsreihenfolge ohne QR UDIMM- Bestückungsreihenfolge ohne QR Bestückungsreihenfolge mit QR zusammen mit SR/DR Nummer der Prozessor- Speicherbank HINWEISE: SR = Single Rank (einreihig), DR = Dual Rank (doppelreihig), QR = Quad Rank (vierreihig). Die Bestückungsregeln müssen bei beiden Prozessoren beachtet werden.
ACHTUNG: Um eine Überhitzung oder einen möglichen Systemabsturz zu verhindern, verwenden Sie nur ein ACHTUNG: Achten Sie darauf, dass der Kühlkörper Kühlkörpermodell, das für den HP ProLiant DL165 G7 passgenau und fest auf dem Prozessor sitzt; andernfalls Server angegeben wurde.
Prozessor und dem Kühlkörper zu gewährleisten. Reinigen Sie die Kontaktfläche des Prozessors und des Kühlkörpers mit einem Alkoholtupfer. Tragen Sie dann von HP genehmigtes thermisches Bindematerial auf, bevor Sie den Prozessor wieder einsetzen. Tragen Sie das thermische Bindematerial in einem Muster aus fünf Punkten auf –...
Anschlüsse zu entnehmen.) Abbildung 15: Installieren des SD Card Reader-Moduls Zusätzliche Dokumentation Zusätzliche Dokumentation finden Sie auf der HP ProLiant DL165 G7 Server Easy Set-up CD. Sie können aber auch über die externe HP Website auf weitere Informationen und zusätzliche Dokumentation zugreifen, indem Sie sie entweder direkt oder über die Easy Set-up CD aufrufen.
