vacon • 18
3.2

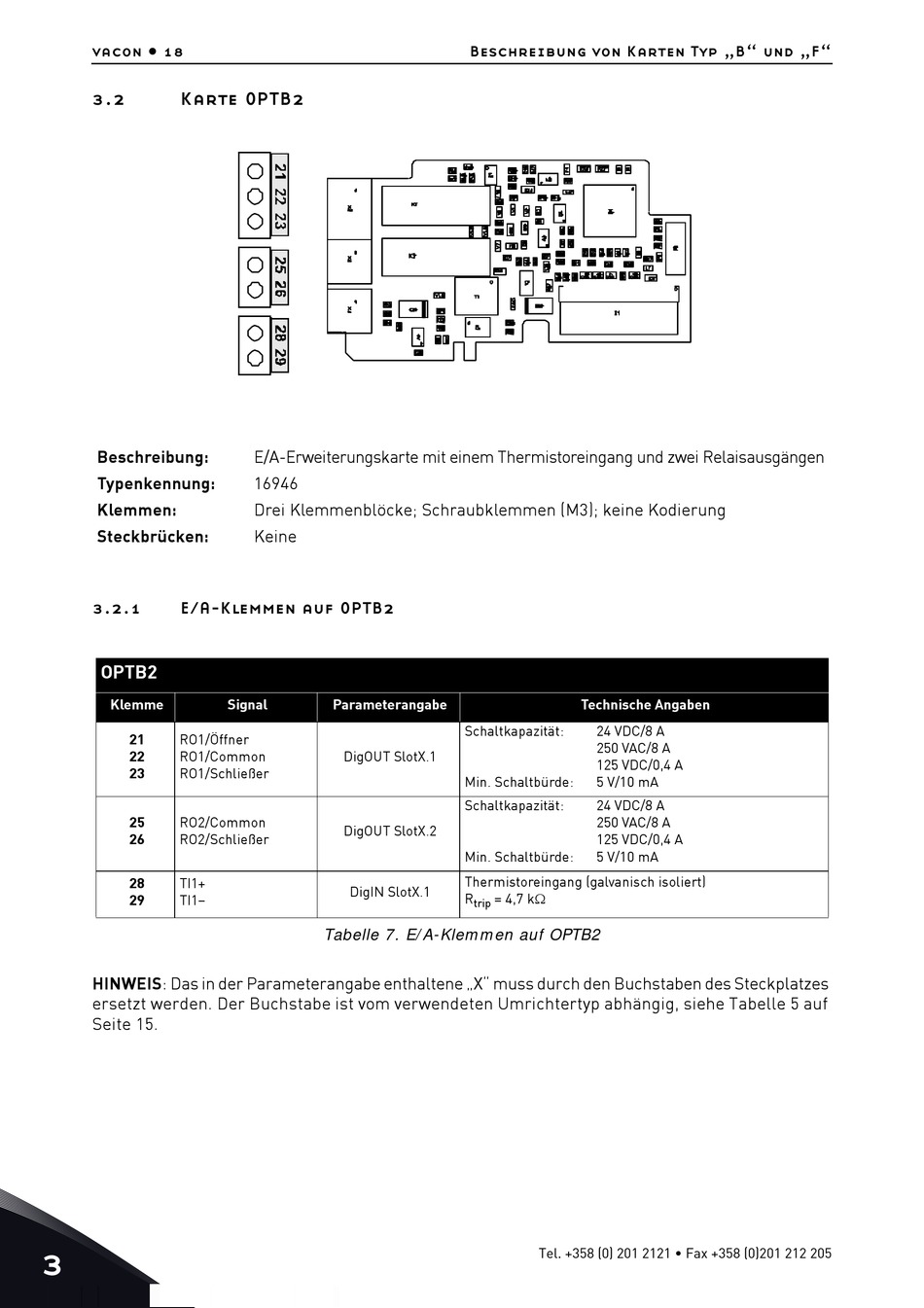

Karte OPTB2

Beschreibung:
Typenkennung:
Klemmen:
Steckbrücken:
3.2.1

E/A-Klemmen auf OPTB2

OPTB2
Klemme
21
RO1/Öffner
22 RO1/Common
23
RO1/Schließer
25 RO2/Common
26
RO2/Schließer
28 TI1+
29 TI1–
HINWEIS: Das in der Parameterangabe enthaltene „X" muss durch den Buchstaben des Steckplatzes
ersetzt werden. Der Buchstabe ist vom verwendeten Umrichtertyp abhängig, siehe Tabelle 5 auf
Seite 15.
3
E/A-Erweiterungskarte mit einem Thermistoreingang und zwei Relaisausgängen
16946
Drei Klemmenblöcke; Schraubklemmen (M3); keine Kodierung
Keine
Signal Parameterangabe
DigOUT SlotX.1
DigOUT SlotX.2
DigIN SlotX.1
Tabelle 7. E/A-Klemmen auf OPTB2
Beschreibung von Karten Typ „B" und „F"
Technische Angaben
Schaltkapazität: 24 VDC/8 A
250 VAC/8 A
125 VDC/0,4 A
Min. Schaltbürde: 5 V/10 mA
Schaltkapazität: 24 VDC/8 A
250 VAC/8 A
125 VDC/0,4 A
Min. Schaltbürde: 5 V/10 mA
Thermistoreingang (galvanisch isoliert)
R = 4,7 k
trip
