Transport und
Verpackung
Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Gerätebeschreibung
Das Innengerät der Kombi-Raum-
klimageräte in Splitausführung
dient zur Aufnahme der aus dem
zu kühlenden Innenraum entnom-
menen Wärme. Das Außenteil gibt
diese Wärme an die Außenluft
wieder ab.
Bei Geräten zum Kühlen und
Heizen kann während des Heizbe-
triebes im zu beheizenden Raum
am Innengerät die vom Außenteil
aufgenommene Wärme abgege-
ben werden.
Das Gerät ist im Innenbereich für
den oberen Wandbereich kon-
zipiert. Die Bedienung erfolgt über
eine Infrarot-Fernbedienung.
Das Innengerät besteht aus einem
Verdampfer in Lamellenbauform,
Verdampferventilator, Regelung
und Kondensatwanne. Kombinier-
bar ist das Innengerät mit REM-
KO Außenteilen entsprechender
Kühlleistung. Die Ansteuerung des
Außenteiles erfolgt über die Rege-
lung des Innengerätes.
Als Zubehör sind Kondensat-
pumpen erhältlich.

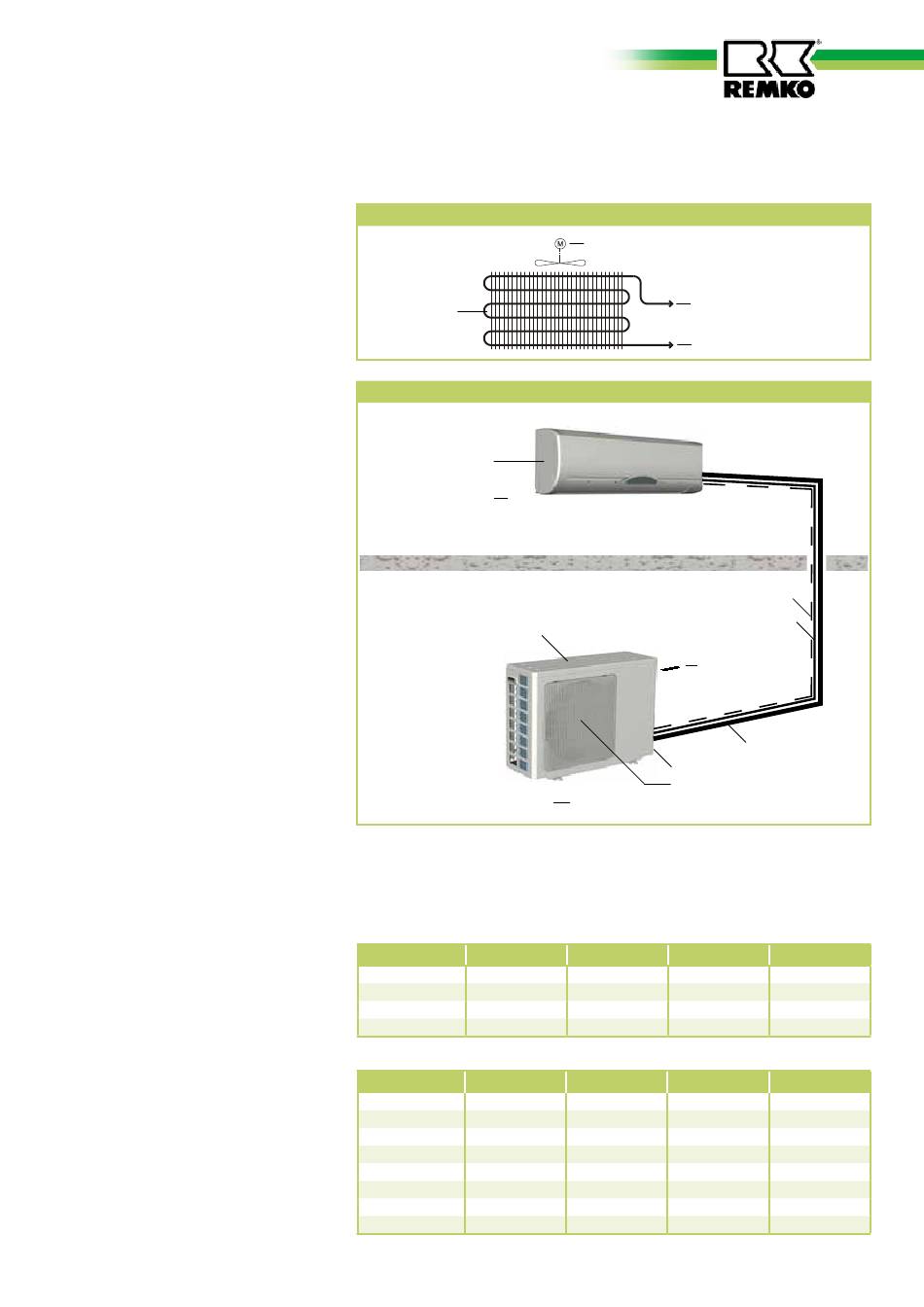

Schema Kältekreis
Verdampfer
Systemaufbau
Innenbereich
Innengerät
Kondensatleitung
Außenbereich
Außenteil
Die Verbindung zwischen Innengerät und Außenteil wird mit Kältemittel-
leitungen hergestellt.
Kombinationen
Kühlen / Heizen
RXW 261
•
RXS 261H
RXS 351H
RXS 521H
RXS 681H
Kühlen
RXW 261
••
RXM 226
RXM 235
RXM 252
RXM 268
••
RXM 326
RXM 335
••••
RXM 426
RXM 435
Verdampferventilator
Anschluß Saugleitung
Anschluß Einspritzleitung
Steuerleitung
Einspritzleitung
Netzzuleitung
Absperrventil
Verflüssigerventilator
Kondensatleitung
RXW 351
RXW 521
•
•
RXW 351
RXW 521
••
••
•
•••
••••
Saugleitung
RXW 681
•
RXW 681
••
