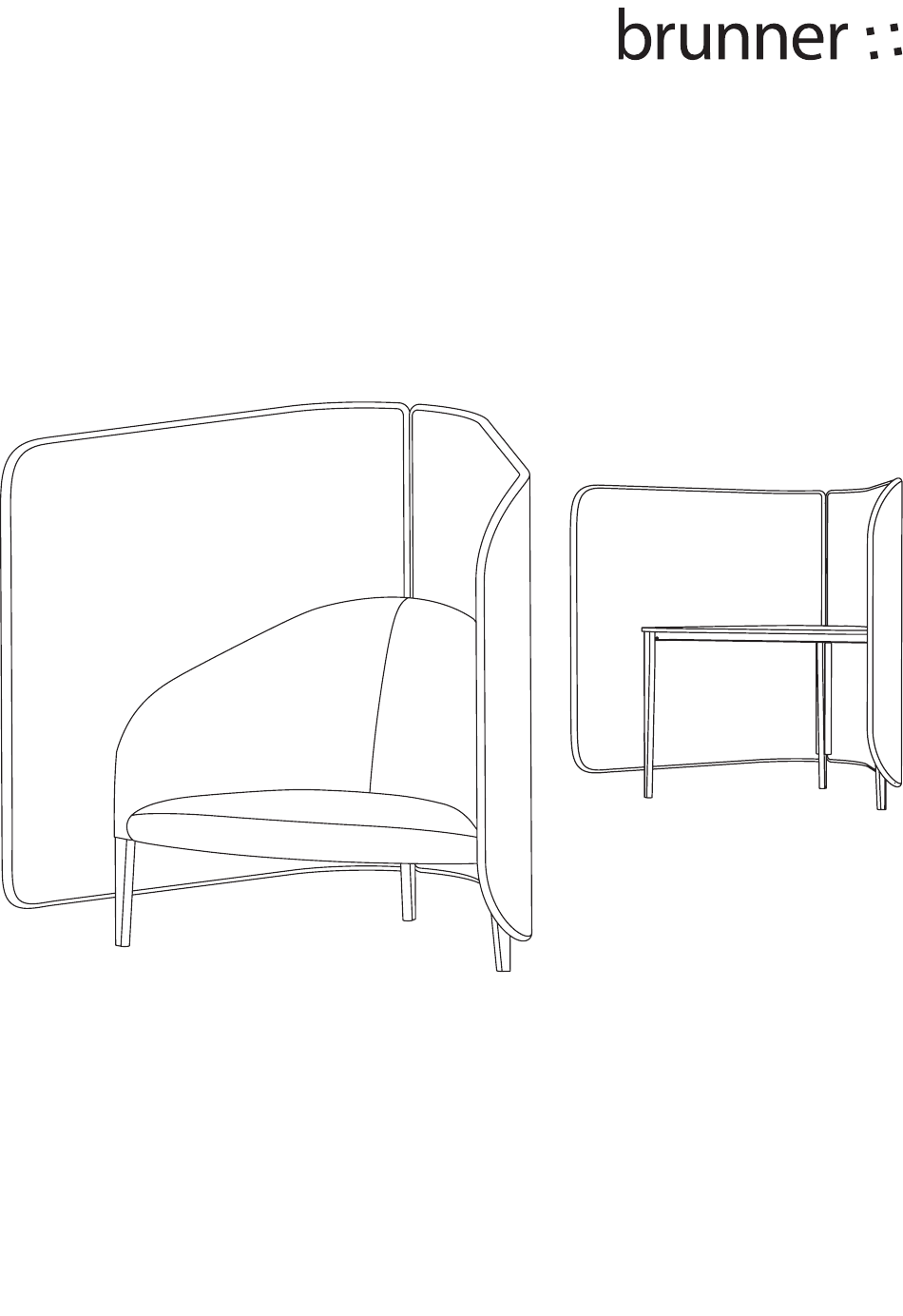

- Seite 1 Montageanleitung Design: Archirivolto...
- Seite 2 Vielen Dank, dass Sie sich für ein Brunner Qualitätsprodukt der Serie cellular entschieden haben. Die vielseitig einsetzbaren Möbel der Serie cellular dienen zur Gestaltung kleiner Rückzugs- orte und Arbeitsplätze im Großraum und in Wartezonen. Sessel und Bank sind mit und ohne Panel erhältlich und lassen sich daher vielfältig einsetzen.
-
Seite 3: Inhaltsverzeichnis
CELLULAR MONTAGEANLEITUNG Inhaltsverzeichnis Variantenübersicht Lieferumfang Polstersessel mit Panels CE1100 Lieferumfang Polsterbank mit Panels CE2300 Montageanleitung Polstersessel und -bank mit Panels Lieferumfang Schreibtisch mit Panel CE1070 Lieferumfang Schreibtisch mit Panels CE1080 Lieferumfang Schreibtisch mit Panels CE4010 Lieferumfang Schreibtisch mit Panels CE4030... -
Seite 4: Variantenübersicht
VARIANTENÜBERSICHT CE0100 CE1100 CE0300 CE2300... - Seite 5 VARIANTENÜBERSICHT CE1070 CE1080 CE4010 CE4030 CE3100 CE3200 Variantenübersicht 4 . 5...
-
Seite 6: Lieferumfang Polstersessel Mit Panels Ce1100
LIEFERUMFANG POLSTERSESSEL MIT PANELS CE1100 Im Lieferumfang enthalten: 12x 5x30 Spax-Schrauben 4x Winkel 1x M5x35 Schrauben 4x M5x16 Schraube 1x Panel links 1x Panel rechts 1x Sessel... -
Seite 7: Lieferumfang Polsterbank Mit Panels Ce2300
LIEFERUMFANG POLSTERBANK MIT PANELS CE2300 Im Lieferumfang enthalten: 21x 5x30 Spax-Schrauben 7x Winkel 2x M5x35 Schrauben 7x M5x16 Schraube 1x Panel links 1x Zwischenpanel 1x Panel rechts 1x Polsterbank Lounge-Elemente mit Panels | Lieferumfang Polstersessel und -bank mit Panels 6 . 7... -
Seite 8: Montageanleitung Polstersessel Und -Bank Mit Panels
MONTAGEANLEITUNG POLSTERSESSEL UND -BANK MIT PANELS MONATEGSCHRITT 1 Hängen Sie das rechte Panel in die vormontierte Vorrichtung auf der rechten Rückseite des Polstersessels ein, ohne es anschließend herunterzudrücken. MONTAGESCHRITT 2 Hängen Sie nun ebenfalls das linke Panel in die dafür vorgesehene Vorrichtung auf der linken Rückseite des Polstersessels ein, ohne es anschließend herunterzudrücken. - Seite 9 MONTAGEANLEITUNG POLSTERSESSEL UND -BANK MIT PANELS MONTAGESCHRITT 3 Schieben Sie nun die beiden oberen Kanten der Panels leicht auseinander, positionieren Sie die M5x35 Schraube am dafür vorgesehenen Gewinde des linken Panels und ziehen Sie die Schraube fest bis zu einem Abstand von ca. 10 mm zum Panel. MONTAGESCHRITT 4 Heben Sie nun das rechte Panel leicht an und hängen die Schraube des linken Panels in die Vertiefung des rechten Panels ein, um beide miteinander zu verbinden.
- Seite 10 MONTAGEANLEITUNG POLSTERSESSEL UND -BANK MIT PANELS MONTAGESCHRITT 5 Drücken Sie nun beide Panels nach unten, um diese in den Vorrichtungen am Polstersessel zu verankern. MONTAGESCHRITT 6 Kippen Sie nun den Polstersessel mit den Panels vorsichtig nach hinten und legen diesen auf einem weichen, sauberen Untergrund wie beispielsweise einer Decke ab.
- Seite 11 MONTAGEANLEITUNG POLSTERSESSEL UND -BANK MIT PANELS MONTAGESCHRITT 7 Drücken Sie nun das Panel seitlich an den Polstersessel und richten Sie den Winkel entsprechend am Polstersessel aus. Nun schrauben Sie die vier Winkel jeweils mit drei 5x30 Spax-Schrauben am Boden des Polstersessels fest. Befestigen Sie zuerst das erste Panel, bevor Sie mit dem zweiten Panel fortfahren.
-
Seite 12: Lieferumfang Schreibtisch Mit Panel Ce1070
LIEFERUMFANG SCHREIBTISCH MIT PANELS CE1070 Im Lieferumfang enthalten: 2x M6x16 Schrauben 4x M6x25 Schrauben 4x 4,5x13 Spax-Schrauben 16x M6x18 Schrauben 2x M8x20 Schrauben 1x Anbindungshaken 2x Panelanbindung 2x M5x16 Schrauben 4x M6x45 Schrauben 1x Tischplatte 1x Panel links 1x Panel rechts Ansicht von unten 1x Fuß... -
Seite 13: Lieferumfang Schreibtisch Mit Panels Ce1080
LIEFERUMFANG SCHREIBTISCH MIT PANELS CE1080 Im Lieferumfang enthalten: 2x M6x16 Schrauben 4x M6x25 Schrauben 4x 4,5x13 Spax-Schrauben 16x M6x18 Schrauben 2x M8x20 Schrauben 1x Anbindungshaken 2x Panelanbindung 2x M5x16 Schrauben 4x M6x45 Schrauben 1x Tischplatte 1x Panel links 1x Panel rechts Ansicht von unten 1x Fuß... -
Seite 14: Lieferumfang Schreibtisch Mit Panels Ce4010
LIEFERUMFANG SCHREIBTISCH MIT PANELS CE4010 Im Lieferumfang enthalten: 2x M6x16 Schrauben 6x M6x25 Schrauben 4x 4,5x13 Spax-Schrauben 22x M6x18 Schrauben 2x M8x20 Schrauben 2x Anbindungshaken 2x Panelanbindung 4x M5x16 Schrauben 4x M6x45 Schrauben 1x Panel links 1x Panel mitte 1x Panel rechts 1x Tischplatte 1x Querstrebe Ansicht von unten... -
Seite 15: Lieferumfang Schreibtisch Mit Panels Ce4030
LIEFERUMFANG SCHREIBTISCH MIT PANELS CE4030 Im Lieferumfang enthalten: 6x M6x16 Schrauben 18x M6x25 Schrauben 12x 4,5x13 Spax-Schrauben 66x M6x18 Schrauben 6x M8x20 Schrauben 6x Anbindungshaken 4x Panelanbindung 12x M5x16 Schrauben 8x M6x45 Schrauben 1x Panel links 2x Panel mitte 1x Panel mitte 1x S-Panel rechts 1x S-Panel links 1x Panel rechts... -
Seite 16: Lieferumfang Schreibtisch Mit Panels Ce3100
LIEFERUMFANG SCHREIBTISCH MIT PANELS CE3100 Im Lieferumfang enthalten: 3x M6x16 Schrauben 12x M6x25 Schrauben 4x 4,5x13 Spax-Schrauben 44x M6x18 Schrauben 2x M8x20 Schrauben 4x Anbindungshaken 3x Panelanbindung 8x M5x16 Schrauben 6x M6x45 Schrauben 1x Panel links 2x Panel mitte 1x Zwischenpanel 1x Abschlusspanel 1x Tischplatte 1x Tischplatte... -
Seite 17: Lieferumfang Schreibtisch Mit Panels Ce3200
LIEFERUMFANG SCHREIBTISCH MIT PANELS CE3200 Im Lieferumfang enthalten: 3x M6x16 Schrauben 12x M6x25 Schrauben 4x 4,5x13 Spax-Schrauben 44x M6x18 Schrauben 2x M8x20 Schrauben 4x Anbindungshaken 3x Panelanbindung 8x M5x16 Schrauben 6x M6x45 Schrauben 1x Panel rechts 2x Panel mitte 1x Zwischenpanel 1x Abschlusspanel 1x Tischplatte 1x Tischplatte... -
Seite 18: Vormontage Füße Und Panels
VORMONTAGE FÜSSE UND PANELS Anbindungshaken an vorgebohrte Stelle am Fuß anbringen. Mit den Schrauben (M5x16) festziehen. Panelanbindung an vorgebohrte Stelle am Panel anbringen. Mit den Schrauben (M6x45) festziehen. -
Seite 19: Montageanleitung Schreibtisch Mit Panels
MONTAGEANLEITUNG SCHREIBTISCH MIT PANELS Die folgenden Schritte sind übertragbar auf die Modelle CE1070, CE1080, CE4010, CE4030 und CE3100 bzw. CE3200 MONTAGESCHRITT 1 Setzen Sie die Beine in die dafür vorgesehenen Ausfräsungen an Tisch und Ablageplatte ein und fixieren Sie diese mit den mitgelieferten Schrauben SeKo M6x18. - Seite 20 MONTAGEANLEITUNG SCHREIBTISCH MIT PANELS MONTAGESCHRITT 2 Um den Tisch mit der Ablageplatte zu verbinden, stellen Sie den Tisch auf und setzen die Ablageplatte auf überstehenden Fuß. Danach alle Schrauben fixieren.
- Seite 21 MONTAGEANLEITUNG SCHREIBTISCH MIT PANELS MONTAGESCHRITT 3 Zur Montage der Panels platzieren Sie das Panel bitte so, dass der Kunststoffblock an der Panelinnenseite auf Höhe des Tischvorderbeins ist. Schieben Sie den Kunststoffblock in die Ausfräsung des Tischbeins. Danach können Sie die Schrauben (LiFlaKo M6x25) am oberen Teil des Tischbeins ansetzen und leicht verschrauben.
- Seite 22 MONTAGEANLEITUNG SCHREIBTISCH MIT PANELS MONTAGESCHRITT 4 Die Montage aller weiteren Panels erfolgt immer gleich. Nächstes Panel in erst montiertes einhängen, dann mit den Schrauben an den Tischfüßen ansetzen und nur leicht anziehen.
- Seite 23 MONTAGEANLEITUNG SCHREIBTISCH MIT PANELS Siehe Montageschritt 4 Montageanleitung Schreibtisch mit Panel 22 . 23...
- Seite 24 MONTAGEANLEITUNG SCHREIBTISCH MIT PANELS Unteransicht Verstärkungsleiste an Tischbeinen montieren 2x SeKo M8x20 2x SeKo M8x20 5x RuKo Spax 4,5x13 MONTAGESCHRITT 5 Montage der Verstärkungsleiste unterhalb der Tischplatte. Bitte schrauben Sie die Verstärkungsleiste mit den 2 x SeKo M8x20 Schrauben an den Tischbeinen und mit den RuKo Spax 4,5 x 13 an der Tischplatte fest.
- Seite 25 MONTAGEANLEITUNG SCHREIBTISCH MIT PANELS MONTAGESCHRITT 6 Die eingeschobenen Kunststoffblöcke können jetzt festgezogen werden. Ziehen Sie die bisher lose Verbindung zunächst mithilfe einer Schraubzwinge zusammen, dann mit einem Bohrer ein Loch (Ø 5mm) in den Kunststoffblock bohren und ihn anschließend mit einer Schraube M6x16 am Tischbein fixieren. Danach können auch alle anderen, bisher lose angesetz- ten Schrauben fest fixiert werden.
-
Seite 26: Zusatzinformationen
· Die zur Montage vorgeschlagenen Montagewerkzeuge sind lediglich Empfehlungen der Brunner GmbH · Zur Montage dürfen ausschließlich mitgelieferte Materialien eingesetzt werden · Die Brunner GmbH schließt jegliche Gewährleistung auf Schäden aus, die im Zuge der Montage entstehen MONTAGEWERKZEUG FÜR DAS CELLULAR... -
Seite 27: Pflegehinweise
PFLEGEHINWEISE Eine schonende und sachgemäße Reinigung der Oberflächen Ihres cellular Möbels ist besonders wichtig, um dessen optimalen Zustand möglichst lange zu erhalten. Die folgenden Reinigungshinweise sind ausschließlich Empfehlungen. Für Schäden an Oberflächen, die durch unsachgemäße Reinigung verursacht worden sind, übernimmt die Brunner GmbH keine Haftung. - Seite 28 PFLEGEHINWEISE Reinigung von Tischplatten allgemein Grundsätzlich empfiehlt sich die Reinigung mit einem feuchten, fusselfreien Tuch, befeuchtet mit reinem Wasser ohne jeglichen Zusatz von Reinigungs- mitteln oder Möbelpolituren. Anschließend trocknen Sie die Tischoberfläche mit einem sauberen, weichen Tuch ab. Verwenden Sie keinesfalls silikonhaltige Polituren, scharfe Reinigungsmittel mit Zusätzen von Ammoniak, Alkohol oder Weichmachern.
- Seite 29 Pflegehinweise 28 . 29...
-
Seite 31: Hinweise
Hinweise Details, Preise und Geschäftsbedingungen entnehmen Sie der aktuellen Preisliste. Technische Änderungen, Irrtümer und Farbabweichungen vorbehalten. Einige Modelle sind als mehrpreispflichtige Sonderausführungen abgebildet. Impressum Produktdesign: Archirivolto Abbildungen: Andreas Stapel . Brunner GmbH Text: Brunner GmbH Gestaltung: Brunner GmbH... - Seite 32 © Brunner GmbH 2019 . Im Salmenkopf 10 . D-77866 Rheinau T. +49 78 44. 40 20 . F. +49 78 44. 40 28 00 . info@brunner-group.com...
