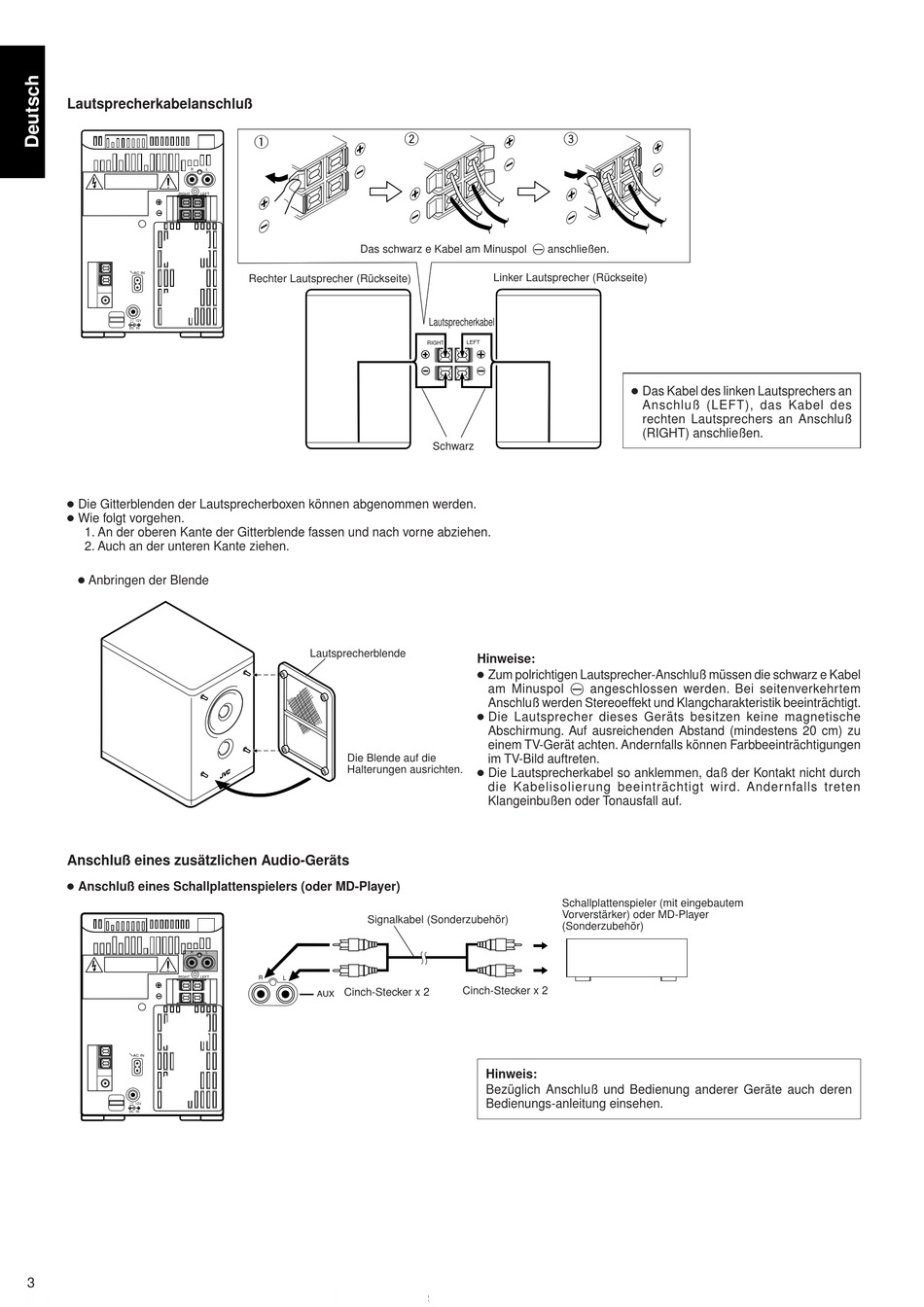

Lautsprecherkabelanschluß
R
RIGHT LEFT
ÓAC IN
—
12V
DC IN
● Die Gitterblenden der Lautsprecherboxen können abgenommen werden.
● Wie folgt vorgehen.
1. An der oberen Kante der Gitterblende fassen und nach vorne abziehen.
2. Auch an der unteren Kante ziehen.
● Anbringen der Blende
Anschluß eines zusätzlichen Audio-Geräts
● Anschluß eines Schallplattenspielers (oder MD-Player)
R
RIGHT LEFT
ÓAC IN
—
12V
DC IN
3
1
L
Das schwarz e Kabel am Minuspol · anschließen.
Rechter Lautsprecher (Rückseite)
Lautsprecherblende
Die Blende auf die
Halterungen ausrichten.
Signalkabel (Sonderzubehör)
L
R L
Cinch-Stecker x 2
AUX
2 3
Linker Lautsprecher (Rückseite)
Lautsprecherkabel
RIGHT LEFT
Schwarz
Hinweise:
● Zum polrichtigen Lautsprecher-Anschluß müssen die schwarz e Kabel
am Minuspol · angeschlossen werden. Bei seitenverkehrtem
Anschluß werden Stereoeffekt und Klangcharakteristik beeinträchtigt.
● Die Lautsprecher dieses Geräts besitzen keine magnetische
Abschirmung. Auf ausreichenden Abstand (mindestens 20 cm) zu
einem TV-Gerät achten. Andernfalls können Farbbeeinträchtigungen
im TV-Bild auftreten.
● Die Lautsprecherkabel so anklemmen, daß der Kontakt nicht durch
die Kabelisolierung beeinträchtigt wird. Andernfalls treten
Klangeinbußen oder Tonausfall auf.
Schallplattenspieler (mit eingebautem
Vorverstärker) oder MD-Player
(Sonderzubehör)
Cinch-Stecker x 2
Hinweis:
Bezüglich Anschluß und Bedienung anderer Geräte auch deren
Bedienungs-anleitung einsehen.
● Das Kabel des linken Lautsprechers an
Anschluß (LEFT), das Kabel des
rechten Lautsprechers an Anschluß
(RIGHT) anschließen.
