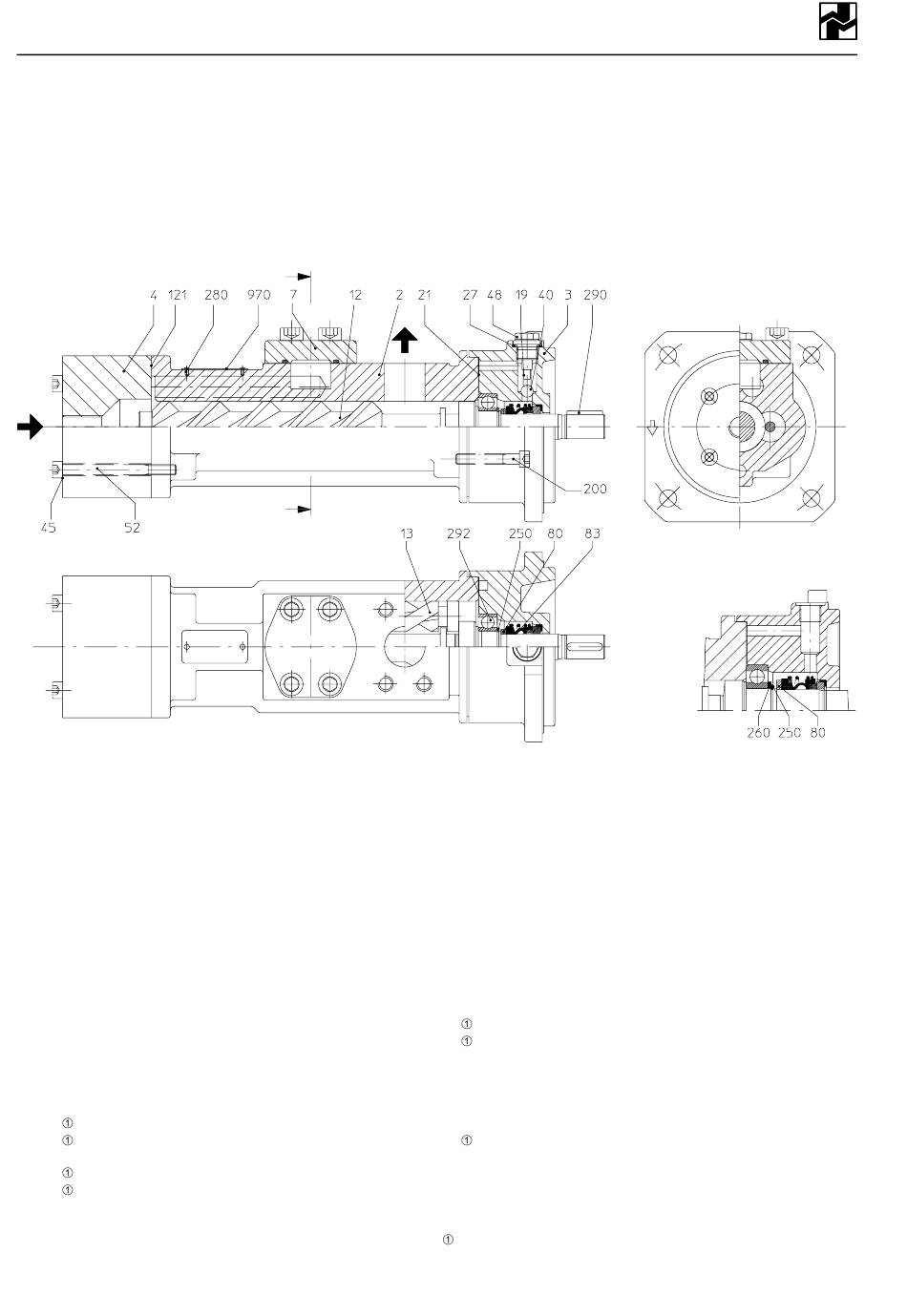

Schnittbild 652 0007 164 mit Teileverzeichnis
VKFBR -- Flanschpumpe mit Saugrohranschluß, Wälzlager innenliegend, Wellendichtung Gleitringdichtung
Teil--Nr.
Benennung
--------------------------------------------------------------------------
2
Laufgehäuse
3
Pumpendeckel antriebsseitig
4
Sauggehäuse
7
Baugruppe Abschlußdeckel,
bestehend aus:
Abschlußdeckel,
O--Ring,
Zylinderschraube
12
Antriebsspindel
13
Laufspindel
19
Druckfeder
21
Dichtung
27
Dichtring
40
Kugel
45
Federring
48
Anschlagschraube
--------------------------------------------------------------------------
VM 652.0004 D/08.98 -- Ident--Nr. 550 143
Baugröße 40 -- 80
Teil--Nr.
Benennung
--------------------------------------------------------------------------
52
Zylinderschraube
80
Stützscheibe
83
Gleitringdichtung
121
Dichtung
200
Zylinderschraube
250
Sicherungsring
260
Stützscheibe
280
Blindniet
290
Paßfeder
292
Rillenkugellager
970
Leistungsschild
