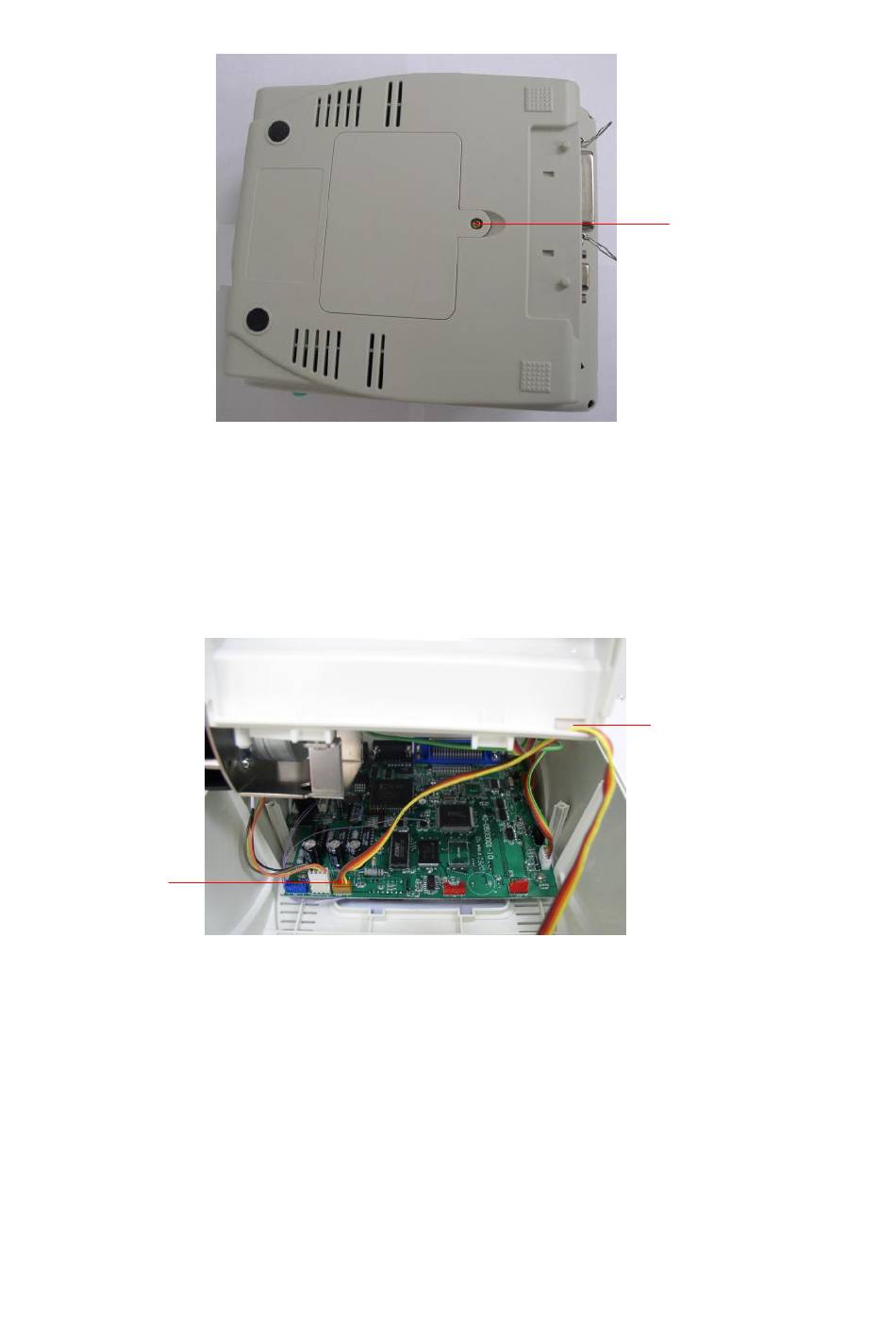

Abb. 15 Eine Schraube vom Boden entfernen
7. Halten Sie die untere Abdeckung und heben die untere Innenabdeckung hoch.
8. Führen Sie den Kabelbaum der Schneideeinrichtung durch die Blende.
9. Verbinden Sie den Schneideeinrichtungs-Kabelbaum mit dem 4-pol. Anschluss an
der Platine innerhalb des Druckers.
Sockel
Abb. 16 Kabel der Schneideeinrichtung verlegen
10. Bringen Sie die untere Innenabdeckung wieder mit der unteren Abdeckung
zusammen.
11. Bauen Sie die Schneideeinrichtung in die Nische des Druckers ein.
14
Schraube
Blende
