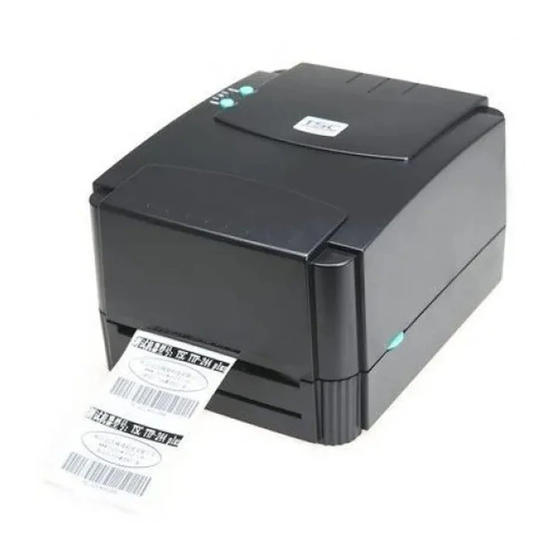

- Seite 1 TTP-243 Plus/243E Plus/ 342 Plus THERMOTRANSFER- /THERMODIREKT- BARCODEDRUCKER BENUTZERHAN DBUCH...
-
Seite 3: Inhaltsverzeichnis
Einlegen des Farbbands ................14 Installieren des externen Etikettenrollenträgers ......... 17 Installieren des Speichermoduls (optional) ..........18 Selbsttest ....................19 Dump-Modus ....................21 VERWENDEN DES TTP-243 PLUS/243E PLUS/342 PLUS ..22 Einschalt-Dienstprogramme ............... 22 4.1.1 Selbsttest-Dienstprogramm ..............22 4.1.2 Durchlicht-Sensor-Kalibrierungsdienstprogramm ........ 22... -
Seite 5: Produkteinfü Hrung
Drucker mit einer einstellbaren Geschwindigkeit arbeiten: 1,5, 2,0 und 3,0 Zoll pro Sekunde beim TTP-243/243E Plus; 1,0, 1,5 und 2,0 Zoll pro Sekunde beim TTP-342 Plus. Der Drucker unterstützt eine groß e Auswahl von Druckmaterial inklusive Rollen, vorgeschnittene sowie z-gefaltete Etiketten beim... -
Seite 6: Inbetriebnahme
2. INBETRIEBNAHME 2.1 Auspacken und ü berprü fen Dieser Drucker wurde sorgfältig verpackt, um Schäden während des Transports zu vermeiden. Prüfen Sie bitte trotzdem beim Empfangen des Barcodedruckers die Verpackung und das Gerät gründlich, da es unerwartete Schäden geben kann. Wenden Sie sich bitte im Fall eines offensichtlichen Schadens direkt an den Spediteur, um die Art und den Umfang des Schadens zu benennen. -
Seite 7: Druckerteile
2.3 Druckerteile Abb. 1 Ansicht von oben, vorn 1. Deckelentriegelknopf 2. Betriebs-, On-Line- und Fehler-Anzeige 3. Pause-Taste 4. Zufuhr-Taste 5. Etikettenzufuhröffnung 6. Trägerpapierausgang (für die Verwendung mit der Spendefunktion) - Seite 8 Abb. 2 Innenansicht 1. Druckerdeckel (in geöffneter Position) 2. Etikettenrollenspindel 3. Fixierstücke 4. Farbbandmechanismus 5. Farbbandabwicklungsspindel 6. Farbbandaufwicklungsspindel 7. Druckkopfträger-Ausrückhebel 8. Trägerpapierausgang 9. Abnehmbare Frontblende 10. Pause-Taste 11. Betriebs-, On-Line- und Fehler-Anzeige 12. Zufuhr-Taste 13. Spendeeinrichtungssensor 14. Speichermodul-Steckplatz (mit Deckel darauf)
- Seite 9 Abb. 3 Ansicht von hinten 1. Stromschalter 2. Stromanschluss 3. RS-232C DB-9-Anschluss 4. Centronics-Anschluss 5. Etikettenzufuhröffnung (für die Verwendung mit extern zugeführten Etiketten)
-
Seite 10: Externer Etikettenrollenträger
2.4 Externer Etikettenrollenträger Abb. 4 Externer Etikettenrollenträger... -
Seite 11: Tasten Und Anzeigen
2.5 Tasten und Anzeigen PWR. (Betriebs)-Anzeige Die grüne PWR.-Anzeige leuchtet, wenn das Gerät eingeschaltet ist. ON-LINE-Anzeige Die grüne ON-LINE-Anzeige leuchtet, wenn der Drucker druckbereit ist. Die ON- LINE-Anzeige blinkt, wenn die PAUSE-Taste gedrückt wird. ERR.-Anzeige (Fehler/ Kein Papier) Die rote ERR.-Anzeige leuchtet, wenn ein Druckerfehler wie z.B. Speicherfehler, Syntaxfehler usw. -
Seite 12: Einrichten
3. EINRICHTEN 3.1 Einrichten des Druckers 1. Stellen Sie den Drucker an einer ebenen stabilen Oberfläche auf. 2. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist. 3. Verbinden Sie den Drucker über das beigefügte RS-232C- oder Centronics- Kabel mit dem Computer. 4. - Seite 13 Abb. 5 Etikettenrolle in den Etikettenrollenträger einlegen 1. Etikettenrollenspindel 2. Etikettenrollenträger 3. Etikettenrolle 4. Fixierstücke...
- Seite 14 Abb. 6 Etiketten durch die verstellbare Etikettenfü hrung fü hren 1. Druckkopfträger-Ausrückhebel 2. Walze 3. Etiketten 4. Verstellbare Etikettenführung...
-
Seite 15: Spendefunktion
5. Spendefunktion Legen Sie folgendermaß en die Etikettenrolle ein, um die Spendefunktion zu verwenden. 1. Entfernen Sie die Frontblende. 2. Ziehen Sie die erste oder die ersten zwei Etiketten der Etikettenrolle ab. Führen Sie wie in Abb. 7 angezeigt das Trägerpapier zwischen die Walze und die weiß... - Seite 16 Hinweis: Wir empfehlen Ihnen die Druckgeschwindigkeit auf 2 Zoll (1,5 Zoll beim TTP-342 Plus) pro Sekunde zu stellen, wenn Sie die Spendefunktion des Druckers verwenden. Die Spendefunktion ist nicht am 243E-Drucker verfü gbar.
- Seite 17 Abb. 8 Drucker bereit fü r die Spendefunktion 1. Druckkopfträger-Ausrückhebel 2. Frontblende des Druckers 3. Trägerpapierausgang 4. Trägerpapier 5. Etikette Hinweis: Der 243E-Drucker ist mit keiner Spendeeinrichtung ausgestattet.
-
Seite 18: Einlegen Des Farbbands
3.4 Einlegen des Farbbands 1. Ziehen Sie eine Papprolle über die Farbbandaufwicklungsspindel. 2. Bringen Sie ein Farbband an die Farbbandabwicklungsspindel an. 3. Rücken Sie den Druckkopfträger aus. 4. Ziehen Sie den Farbbandanfang unter den Druckkopfträger nach vorne. Befestigen Sie den Farbbandanfang an der Farbbandaufwicklungspapprolle. - Seite 19 Abb. 9 Farbband einlegen 1. Druckkopfträger-Ausrückhebel 2. Farbbandabwicklungsspindel 3. Farbbandaufwicklungsspindel 4. Thermotransfer-Farbband...
- Seite 20 Abb. 10 Die Etikettenrolle und das Thermotransfer-Farbband installieren...
-
Seite 21: Installieren Des Externen Etikettenrollenträgers
3.5 Installieren des externen Etikettenrollenträgers Abb. 11 Externen Etikettenrollenträger installieren 1. Externer Etikettenrollenträger 2. Etikettenrollenspindel 3. Externe Etikettenzufuhröffnung 4. Fixierstücke... -
Seite 22: Installieren Des Speichermoduls (Optional)
3.6 Installieren des Speichermoduls (optional) 1. Schalten Sie den Drucker aus. 2. Entfernen Sie den Deckel. 3. Stecken Sie das Speichermodul ein. 4. Setzen Sie den Deckel wieder auf. 5. Schalten Sie die Stromversorgung ein. Abb. 12 Speichermodul installieren (optional) 1. -
Seite 23: Selbsttest
3.7 Selbsttest Um den Selbsttestmodus zu aktivieren, drücken Sie bitte die FEED-Taste, während Sie den Drucker einschalten. Der Drucker kalibriert dann die Etikettenlänge. Falls die Etikettenlücke nicht innerhalb von 7 Zoll erkannt wird, hört der Drucker mit dem Zuführen der Etiketten auf und das Medium wird als fortlaufendes Papier behandelt. - Seite 24 Hinweis: Der eingebaute Flash-Speicher und DRAM ist jeweils 2MB groß . Da die System-Firmware 1MB belegt, beträgt der gesamte verfü gbare Speicherplatz im Flash-Speicher fü r Downloads 1024 KBytes. Im DRAM belegt der System- und Abbild-Puffer 1792 KBytes. Deshalb beträgt der gesamte verfü gbare Speicherplatz im DRAM fü r Downloads 256 KBytes.
-
Seite 25: Dump-Modus
3.8 Dump-Modus Nach dem Abschließ en des Selbsttests wechselt der Drucker in den Dump- Modus. In diesem Modus werden alle Zeichen von dem Host-Computer in zwei Spalten wie unten angezeigt ausgedruckt. Die empfangenen Zeichen werden in der ersten Spalte und die entsprechenden Hexadezimalwerte in der zweite angezeigt. -
Seite 26: Verwenden Des Ttp-243 Plus/243E Plus/342 Plus
4. VERWENDEN DES TTP-243 Plus/243E Plus/342 Plus 4.1 Einschalt-Dienstprogramme Es gibt drei Einschalt-Dienstprogramme, die zum Einrichten und Testen der Druckerhardware dienen. Diese Dienstprogramme werden durch gleichzeitiges Betätigen der FEED-Taste, PAUSE-Taste und des Stromschalters am Drucker aktiviert. Folgend sind die Dienstprogramme aufgeführt: 1. -
Seite 27: Druckerinitialisierung
4.1.3 Druckerinitialisierung Die Druckerinitialisierung löscht alle in den Flash-Speicher heruntergeladene Dateien und setzt die Druckerparameter auf Standardwerte zurück. Parameter Standardwerte GEDRUCKTE Automatisch LÄ NGE FLASHANZAHL* Automatisch PRÜ FSUMME Automatisch SERIELLER 96,n,8,1 ANSCHLUSS CODEPAGE 437 (8 Bit), USA (7 Bit) LÄ NDERCODE 2.0”/sek GESCHWINDIGKEIT DICHTE... -
Seite 28: Fehlerbehebung
4.2 Fehlerbehebung Folgend werden einige übliche Probleme, auf die Sie während der Bedienung des Barcodedruckers stoß en können, beschrieben. Bitte nehmen Sie Kontakt mit der Kundendienstabteilung Ihrer Ankaufstelle oder des Groß händlers auf, wenn Ihr Problem nach dem Ergreifen der vorgeschlagenen Maß nahmen nicht behoben ist. - Seite 31 9F., No.95, Minquan Rd., Xindian Dist., No.35, Sec. 2, Ligong 1st Rd., Wujie Township, New Taipei City 23141, Taiwan (R.O.C.) Yilan County 26841, Taiwan (R.O.C.) TEL: +886-2-2218-6789 TEL: +886-3-990-6677 FAX: +886-2-2218-5678 FAX: +886-3-990-5577 Web site: www.tscprinters.com E-mail: printer_sales@tscprinters.com TSC Auto ID Technology Co., Ltd. tech_support@tscprinters.com...
