b.

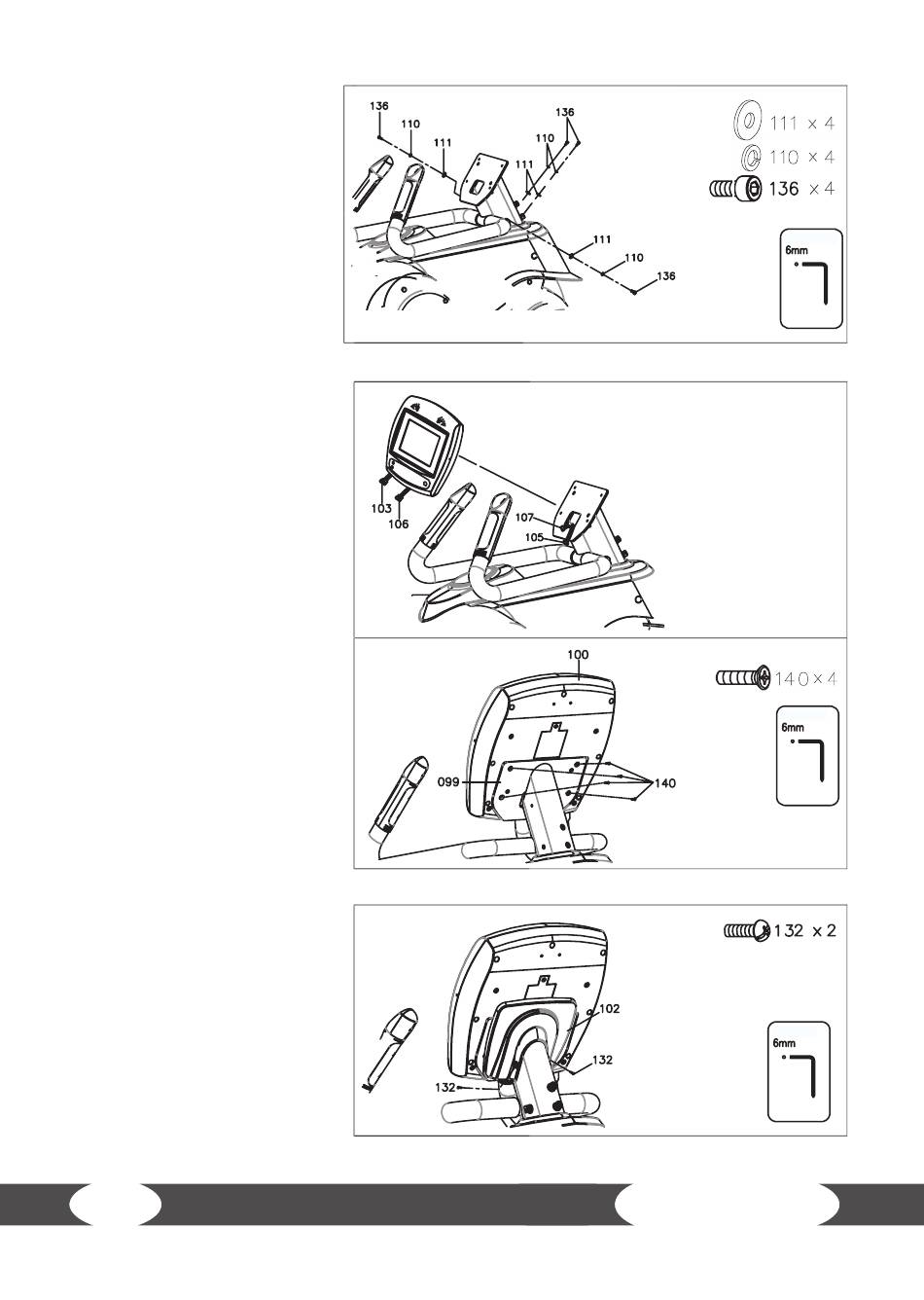

Montieren Sie die
Konsolenhalterung (99)
am Hauptrahmen (28) mit
vier Schrauben (136), vier
Sicherungsringen (110) und
vier Unterlegscheiben (111).
Schritt 17:
a. Verbinden Sie das obere
Verbindungskabel (103) und das
untere Verbindungskabel (105)
miteinander.
b. Verbinden Sie das obere
Sensorkabel (106) und das
untere Sensorkabel (107)
miteinander.
Hinweis:
Achten Sie darauf die Kabel bei
dem folgenden Schritt nicht
einzuklemmen.
c. Montieren Sie nun die Konsole
(100) auf dem Konsolenmast
(99) mit vier Schrauben (140).
Schritt 18:
Montieren Sie die
Konsolenabdeckung (102) an
der Konsole (100) mit zwei
Schrauben (132).
