Hinweis:
Führen Sie den Aufbau mit der Hilfe einer zweiten Person durch.

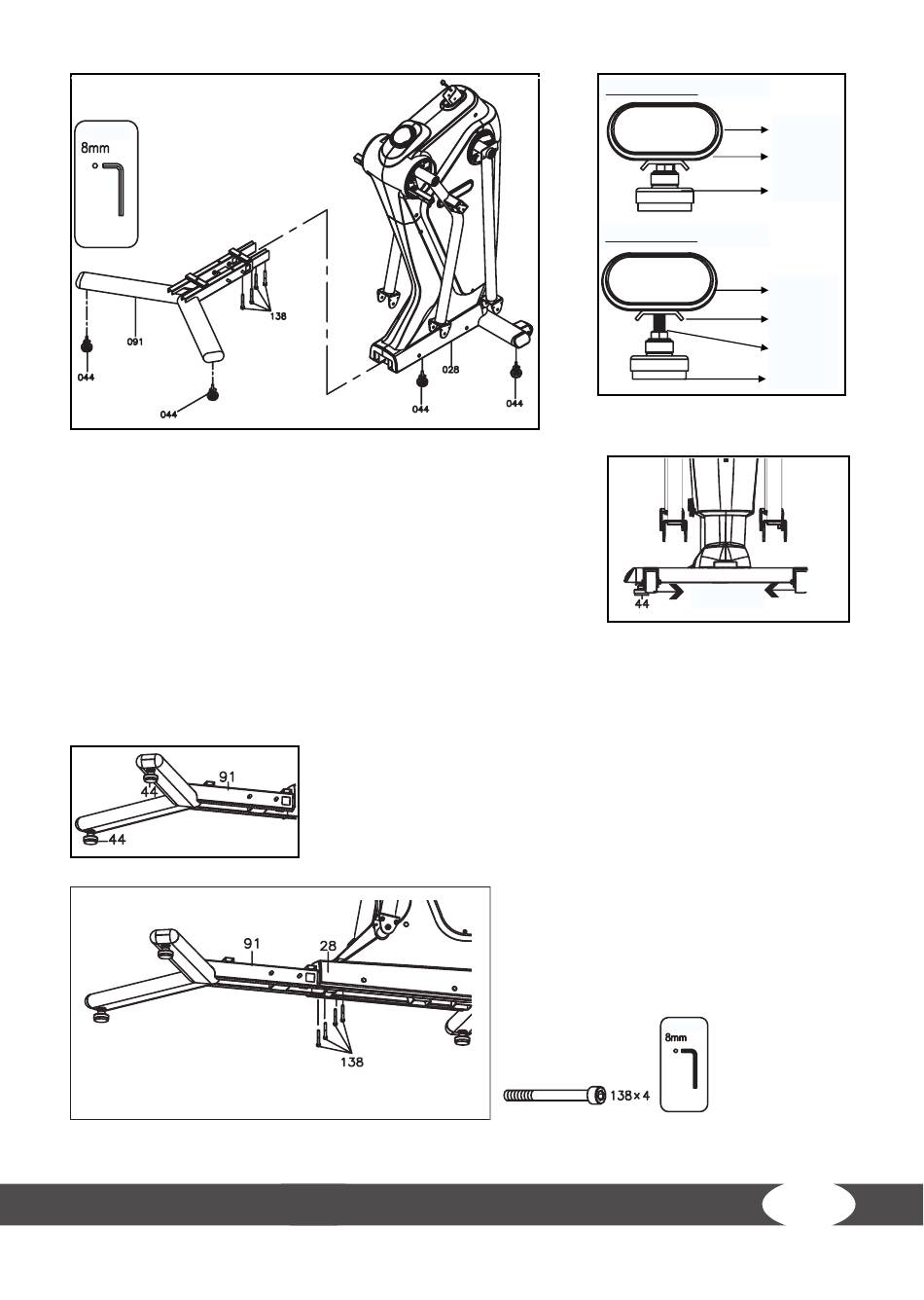

Schritt 1:
a. Befestigen Sie die beiden Justierfüße (44) unter dem vorderen
Standfuß des Hauptrahmens (28) (dort wo sich auch die
Transportrollen befinden).
b. Schrauben Sie die Justierfüße soweit fest, sodass das Gewinde der
Schrauben nicht mehr zu erkennen ist (Detailzeichnung 1).
Hinweis: Überprüfen Sie ob das Gerät ebenmäßig und stabil steht. Sollte dies nicht der Fall sein, richten
Sie die Standfüße entsprechend aus. Lösen Sie hierzu die Justierfüße (44) erneut und passen Sie sie der
Höhe nach an. Schrauben Sie die Justiertfüße dann wieder fest. Achten Sie darauf, dass die Einstellplatte
durch die Schraube direkt unter dem Standfuß des Hauptrahmens arretiert wird (Detailzeichnung 2).
Schritt 2:
Platzieren Sie zwei weitere Justierfüße (44) unter dem Grundrahmen (91).
Gehen Sie hier genauso wie in Schritt 1 beschrieben vor.
Detailed Lever- drawing 1
Detailzeichnung 1
Detailed Lever- drawing 2
Detailzeichnung 2
Schritt 3:
Montieren Sie den Grundrahmen (91) am
Hauptrahmen (28) mit vier Schrauben (138).
Stabilizer
Standfuß
Adjustment
Einstellplatte
Plate
Justierfuß (44)
Leveler (44)
Stabilizer
Standfuß
Adjustment
Einstellplatte
Plate
Gewinde
Screw line
Justierfuß (44)
Leveler (44)
Transportrollen
13
