Module de communication RS232

Le module de communication RS232 constitue une interface sérielle permettant
de communiquer avec des appareils externes, tel qu'un PC à un débit de 300 ou
2400 bauds.

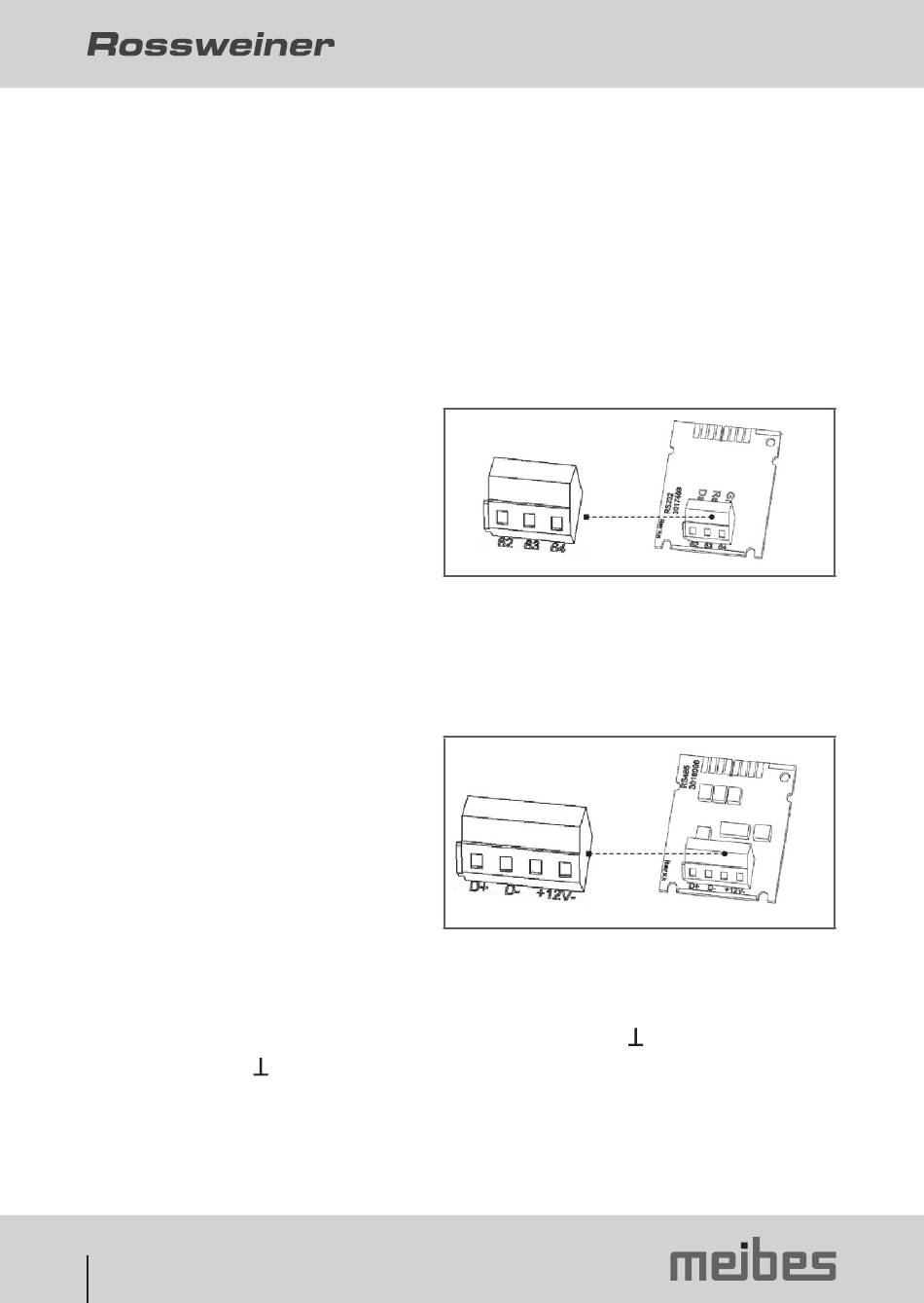

Un bornier tripolaire portant les connexions marquées 62 (Dat), 63 (Req) et
64 (GND) est monté sur le module.
Un câble adaptateur spécial est requis pour le branchement (référencé sous le n°
de commande 087H0121).
Les fils de couleur doivent être reliés comme indiqué sur le schéma :
62 = marron
63 = blanc
64 = vert
6.2.4

Module de communication RS485

Le module de communication RS485 forme une interface sérielle permettant
de communiquer avec des appareils externes, tel qu'un PC à un débit de 2400
bauds.
Un bornier quadripolaire portant
les connexions marquées D+, D-,
+12 V et GND (terre) est monté sur
le module. Le module nécessite une
alimentation électrique externe de
12 VCC ±5 V.
6.3 Module entrée impulsion
Module pour deux compteurs supplémentaires
L'entrée impulsionnelle 1 est repérée par l'inscription « I1- », l'entrée 2 par
l'inscription « I2 - ».
Les entrées impulsionnelles sont programmables (IZAR@SET) à l'aide d'une
valeur : 1, 2,5, 10, 25, 100, 250, 1000, 2500 litres par impulsion.
