6.2.2

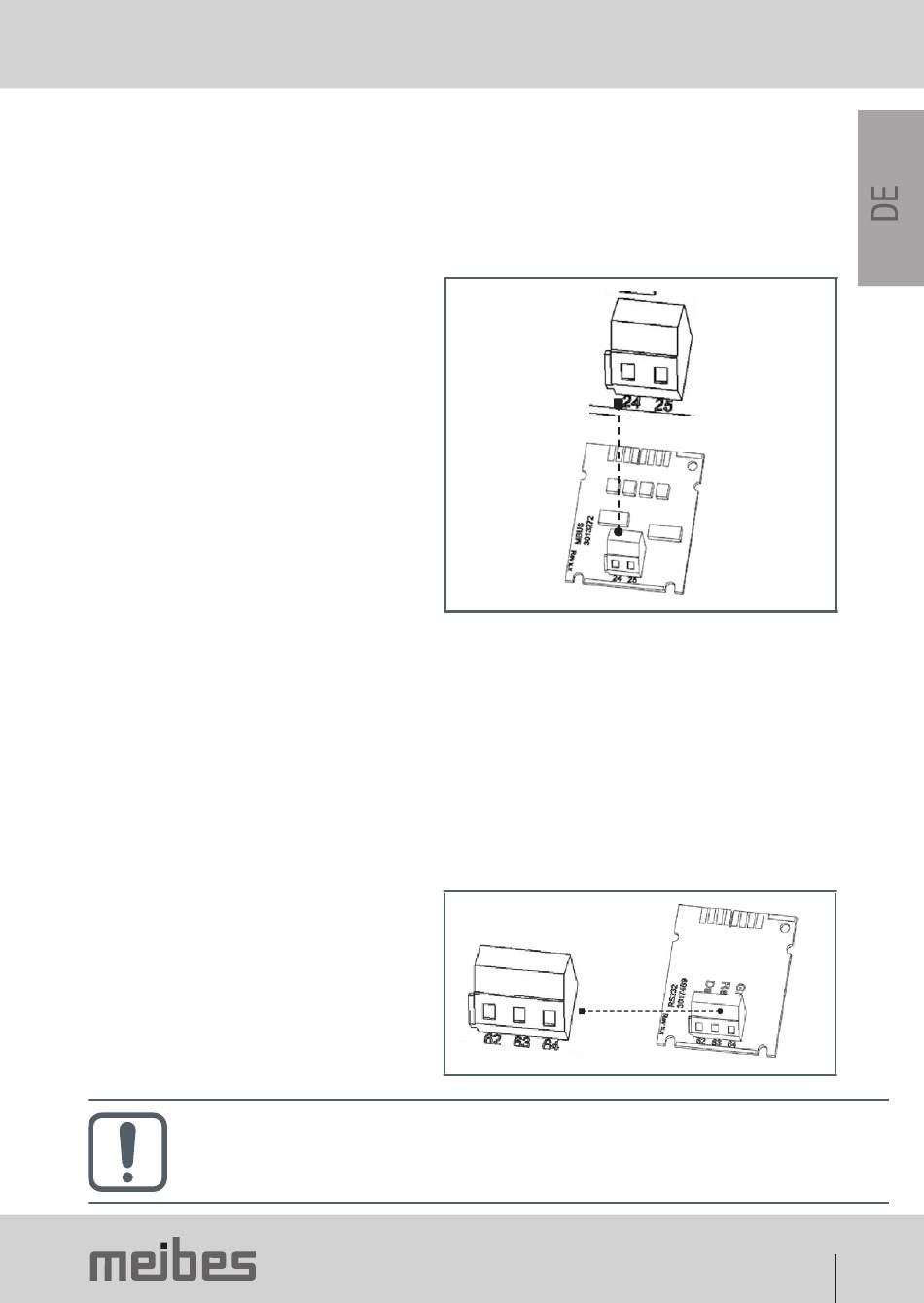

Kommunikationsmodul M-Bus

Beim Kommunikationsmodul M-Bus handelt es sich um eine serielle Schnittstelle
zur Kommunikation mit externen Geräten (M-Bus Zentrale). Es können mehrere
Zähler an eine Zentrale angeschlossen werden. Auf dem Modul ist eine 2-polige
Klemmleiste mit den gekennzeichneten Anschlüssen 24, 25 angebracht.
ƒ
Der Anschluss ist polaritätsun-
abhängig und galvanisch
getrennt
ƒ
M-Bus-Protokoll genormt nach
EN 1434;
ƒ
300 oder 2400 Baud
(auto Baud detect)
ƒ
Anschlussmöglichkeit
2 x 2,5 mm²;
ƒ
Stromaufnahme:
Eine M-Bus-Last
6.2.3

Kommunikationsmodul RS232

Das Kommunikationsmodul RS232 ist eine serielle Schnittstelle zur Kommunika-
tion mit externen Geräten, z.B. PC; 300 oder 2400 Baud.
Auf dem Modul ist eine 3-polige Klemmleiste mit den gekennzeichneten
Anschlüssen 62 (Dat), 63 (Req) und 64 (GND) angebracht.
Zum Anschluss wird ein spezielles Adapterkabel benötigt.
Die Kabelfarben sind wie angegeben anzuschließen:
62 = braun
63 = weiß
64 = grün
Das RS232 Modul darf nur auf Port 2 (rechts) bestückt werden.
